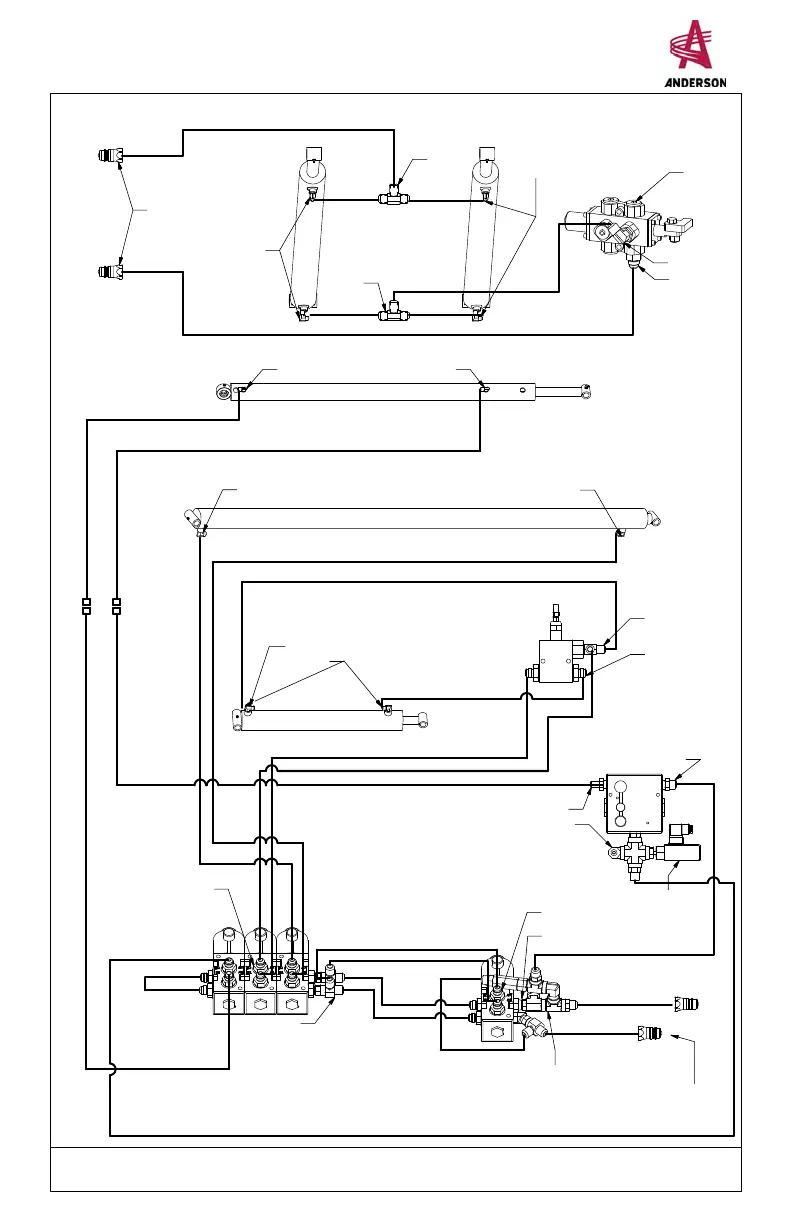

1 - HYDRAULIC DIAGRAM (59-14001-->)
5205-8-8
2 X 5405-8-8
2 X 5405-8-8
5405-8-8
5405-8-12
RESTRICTION Ø 1/8''
5405-8-8
5315-6-65315-6-6
5705-8
5705-8
ADJ:
8GPM
(#10)
PRESSURE
SWITCH
TELESCOPIC CYLINDER
PUSHER CYLINDER
LOADING ARM CYLINDER
DUMPING
CYLINDERS
PRESSURE
RELIEF VALVE
700 LBS
FLOW
REGULATOR
VALVE
DIVERTER VALVE
1/2 NPTM
QUICK
COUPLING
SELECTOR
VALVES
2 X 5706-8
1 X 9315-10-8
1 X 3524-08-08
3 X 3759-8
4 X 5205-8-8
CHECK VALVE HSP1000-4-65
1 x 5129-08
5365-8-10
5706-8
10 X 5315-8-10
4 X 5315-8-10
2 X 5315-8-12
5755-8-8
3269-12-08
5205-06-08
59-01
59-02
59-03
59-04
59-06
59-06
59-07
59-07
59-09
59-10
59-11-B
59-12
59-13
59-14-B
59-15
59-16
59-17
59-18
59-20
59-19
59-21
59-21
59-22
59-22
59-23
1/2 NPTM
QUICK
COUPLER
59-14-A
59-11-A
4X 7238-10
5315-8-10
2 GREEN TIE-WRAP
1 GREEN TIE-WRAP
2 YELLOW TIE-WRAP
1 YELLOW TIE-WRAP
5515-8-10
3959-8 X 1
3069-8-4 X 1
3069-8-8 X 1
5405-6-8 X 1
5205-8-8 X 1
5129-8 X 1
