Die Messung erfolgt zwischen dem PT_SENSE und dem PT_RTN, d.h. das Messelement muss zwischen diesen beiden
Signalenverkabeltwerden.
Der Sensor PT100/PT1000 wird vom System automatisch erkannt und damit erfasst, ohne dass weitere Einstellungen
erforderlichsind.
Beim Anschluss der Sensoren mit einem Ausgangsbereich von 0...10Vdc müssen diese versorgt werden und die
Versorgung kann direkt aus dem System entnommen werden. Die Masse der Versorgung und die Masse der
Signalablesungsindgemeinsamangeschlossen.
Für den Anschluss des Sensors ist neben der Versorgung ein Anschluss des proportionalen Signals an die gemessene
GrößeeinesderbeidenverfügbarenAnalogeingängeerforderlich(AIn1/AIn2).
Die Masse desMesssignals (soweit diese von der Masse derVersorgung abweicht – dies istbei den Sensoren Power-One
nur beim Sensor für die Windgeschwindigkeit PVI-AEC-WIND-COMPACT der Fall) muss an die Klemme AIn_RTN
angeschlossen werden.Nachdem die Anschlüsse ausgeführt wurden,muss der Sensor im System konfiguriert werden,
damitdieGrößekorrekterfasstwird:

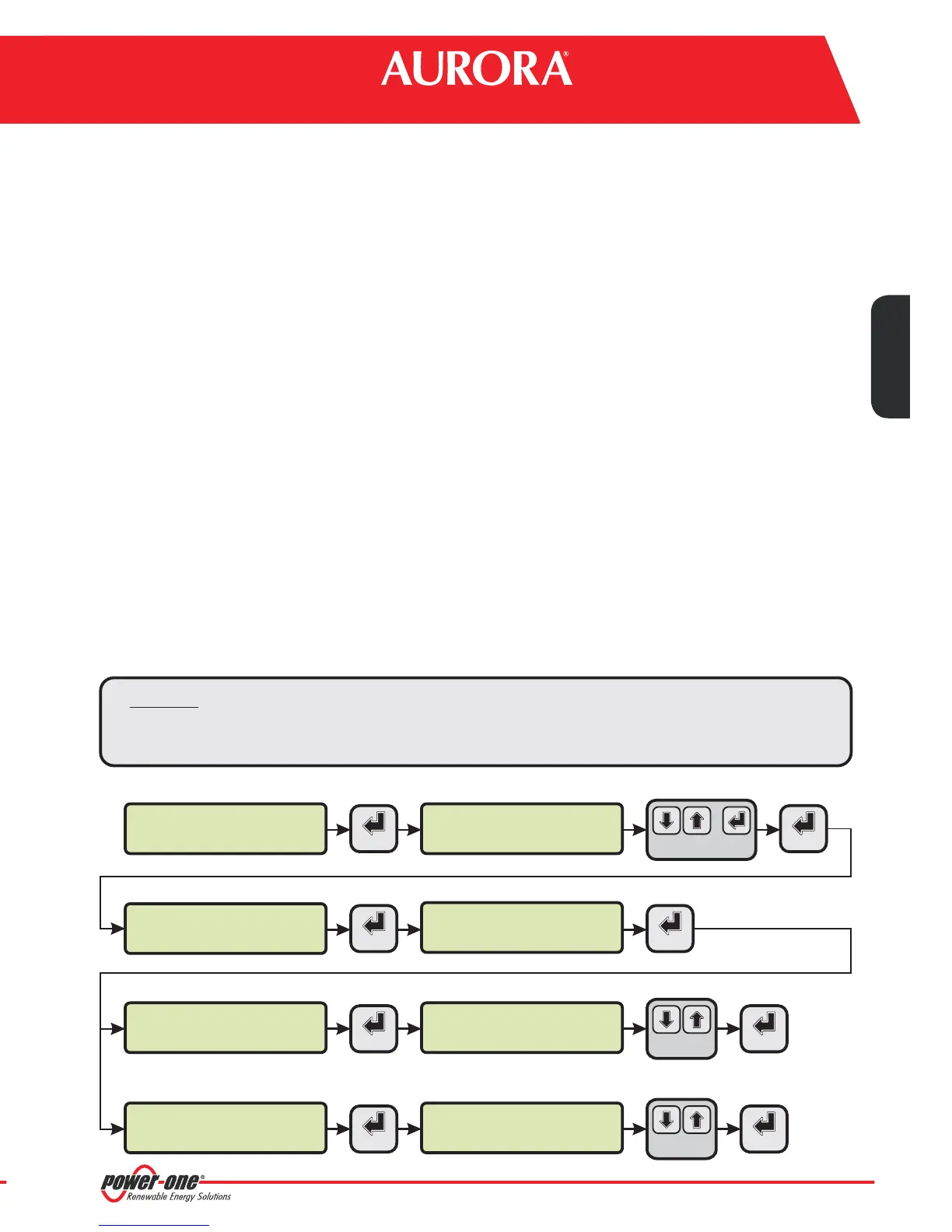

1. DasHauptmenüalsAdministrator(sieheAbschn.“C”)öffnen.
2. DasMenü öffnen.
3. Den Menüpunkt anwählen und dann das Modell des an den Eingang AIn1 des Systems
angeschlossenenSensorsanwählen(dasangewählteModellwirdmiteinemSternchen(*)gekennzeichnet).
4. Den Menüpunkt anwählen und dann das Modell des an den Eingang AIn2 des Systems
angeschlossenenSensorsanwählen(dasangewählteModellwirdmiteinemSternchen(*)gekennzeichnet).
“SETTINGS” > “IOSETTINGS”
“ANALOG INPUT1”
“ANALOG INPUT2”
PVI-AEC-EVO ......
12.00.00 01/01/11
>io settings
UPGRADE FIRMWARE
menu pin
0***
>ANALOG INPUT1
ANALOG INPUT2
>settings
change password
ENTER ENTER
ENTER
ENTER
ENTER
ENTER
>ANALOG INPUT1
T1000-INTEGR *
CHANGE VALUE
NEXT
DIGIT
SET PIN TO 0010
CHANGE
SENSORS
>ANALOG INPUT2
PULSE IN1
ENTER
ENTER
>ANALOG INPUT2
RAD-13TC *
CHANGE
SENSORS
Hinweis:WerdenPT100/1000 Sensorenmitnur zweiKontakteangeschlossen,wirdeinKontaktandie Klemme
PT_SENSE und ein Kontakt an die Klemme PT_RTN angeschlossen.Danach muss eine Überbrückung
zwischenPT_ALIMundPT-SENSEhergestelltwerden.
