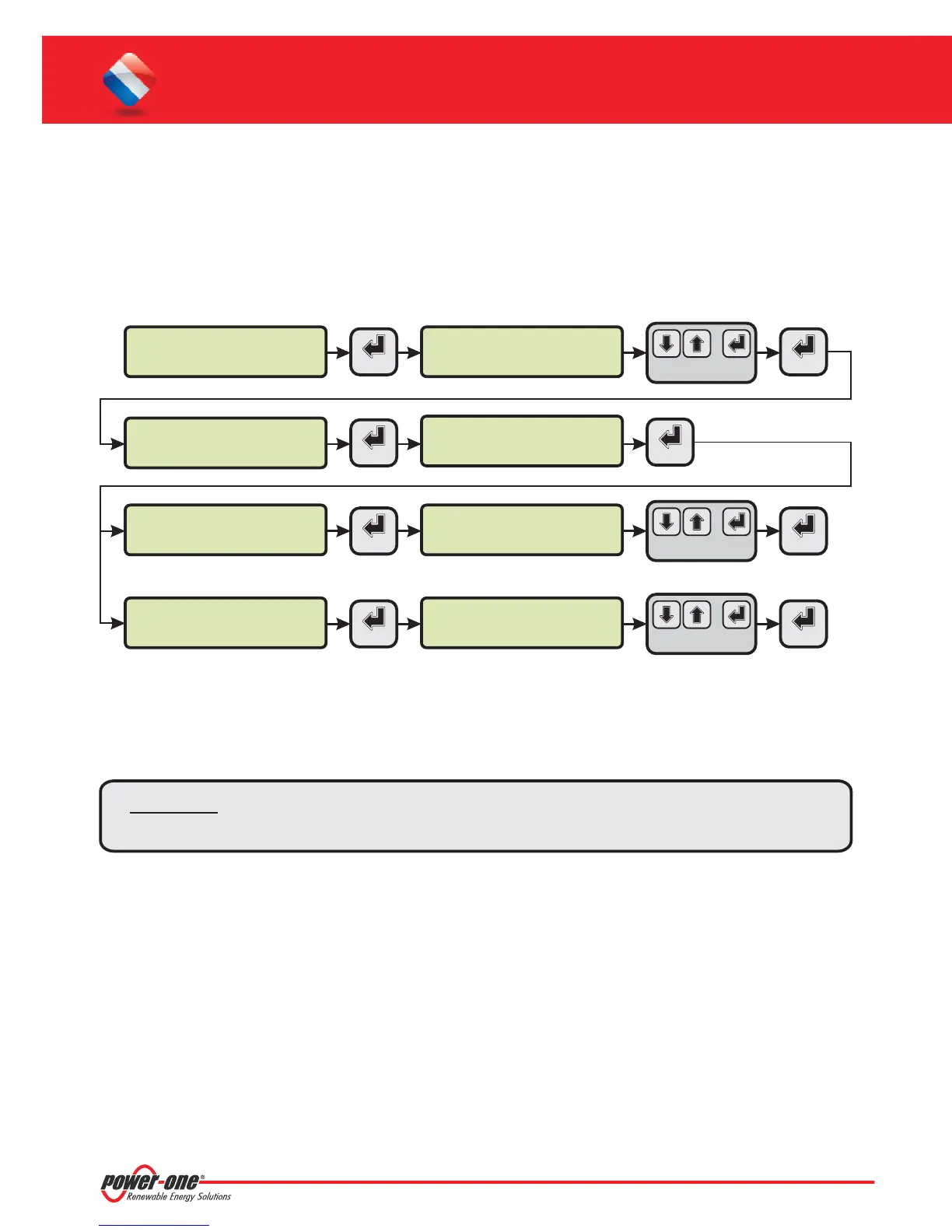

F. Réglage de la date et de l'heure
7-FR
1. Accéderaumenu principaleen tantqu'administrateur(cf. Paragraphe«C»).
2. Accéder au menu puis sélectionner le sous-menu . Il vous sera alors
possiblede réglerla datecorrectedu système.
3. Revenir au menu puis sélectionner le sous-menu . Il vous sera alors possible de
réglerl'heurecorrectedu système.
« SETTINGS »>«DATALOGGER » « SET DATE »
« DATALOGGER » « SET TIME »
>datalogger
io settings
>settings
change password
ENTER
ENTER
PVI-AEC-EVO ......
12.00.00 01/01/11
menu pin
0***
ENTER ENTER
>set date
set time
>set date
01/01/11
ENTER
ENTER
>set time
network
>set time
12.00.00
ENTER ENTER
CHANGE VALUE
NEXT
FIELD
CHANGE VALUE
NEXT
FIELD
CHANGE VALUE
NEXT
DIGIT
SET PIN TO 0010
G. Branchements de la ligne RS485 et vérification
de l'acquisition des onduleurs
LebranchementdelaligneRS485doitêtreeffectuéenrespectantlebrochagedesconnecteursJ15et/ouJ17.
Il est conseillé debrancher la ligneRS485 lorsque tousles appareilssontéteints (tantpour le système de surveillanceque
pourlesonduleurs)etdemettreenmarched'abordlesystèmedesurveillanceetensuitelesonduleurs.
Ilestrecommandéde:
Utiliser un câble adapté pour les applications RS485 ayant les caractéristiques suivantes : 1 paire twistée + 1
conducteur ou bien deux paires twistées d'un blindage et d'une impédance caractéristique de 120 . Pour de plus
amplesinformationsconcernantlecâbledevantêtreutilisé,seréféreràl'Annexe2.
S'assurerquelessignauxcorrespondent.
S'assurer que toutes les lignes (+T/R,-T/R et RTN) soient branchées conformément aux schémas présents aux pages 9 et 10.
S'assurer que l'écran de la ligne de communication soit mis à la terre conformément aux schémas présents aux
pages 9 et 10.
S'assurer que chaque élément de la chaîne (c'est-à-dire chaque onduleur ou chaque module de 55kW) ait une
adresseRS485différentelesunsparrapportauxautres. Cetteadresseestréglableàtraversl'afficheurdel'onduleur.
Ω
l
l
l
l
l
Remarque: Pour lePVI-AEC-EVO LIGHT,le seulport RS485utilisable pourla surveillance del'onduleur est
leport RS485/2,correspondantauconnecteurJ15.
