Aurora PVI-AEC-EVO - Branchements Dalimentation Et de Mise en Marche du Système

6-FR
E. Branchements d'alimentation et de mise en marche
du système
1. Brancher le bloc d'alimentation sur le réseau d'alimentation électrique (100/240V 50/60Hz) :la DEL « Power »
du bloc d'alimentation s'allumera de façon fixe.Vérifier que la tension de sortie du bloc d'alimentation soit de
24Vdc. Débrancherle blocd'alimentationdu réseaud'alimentationélectrique.

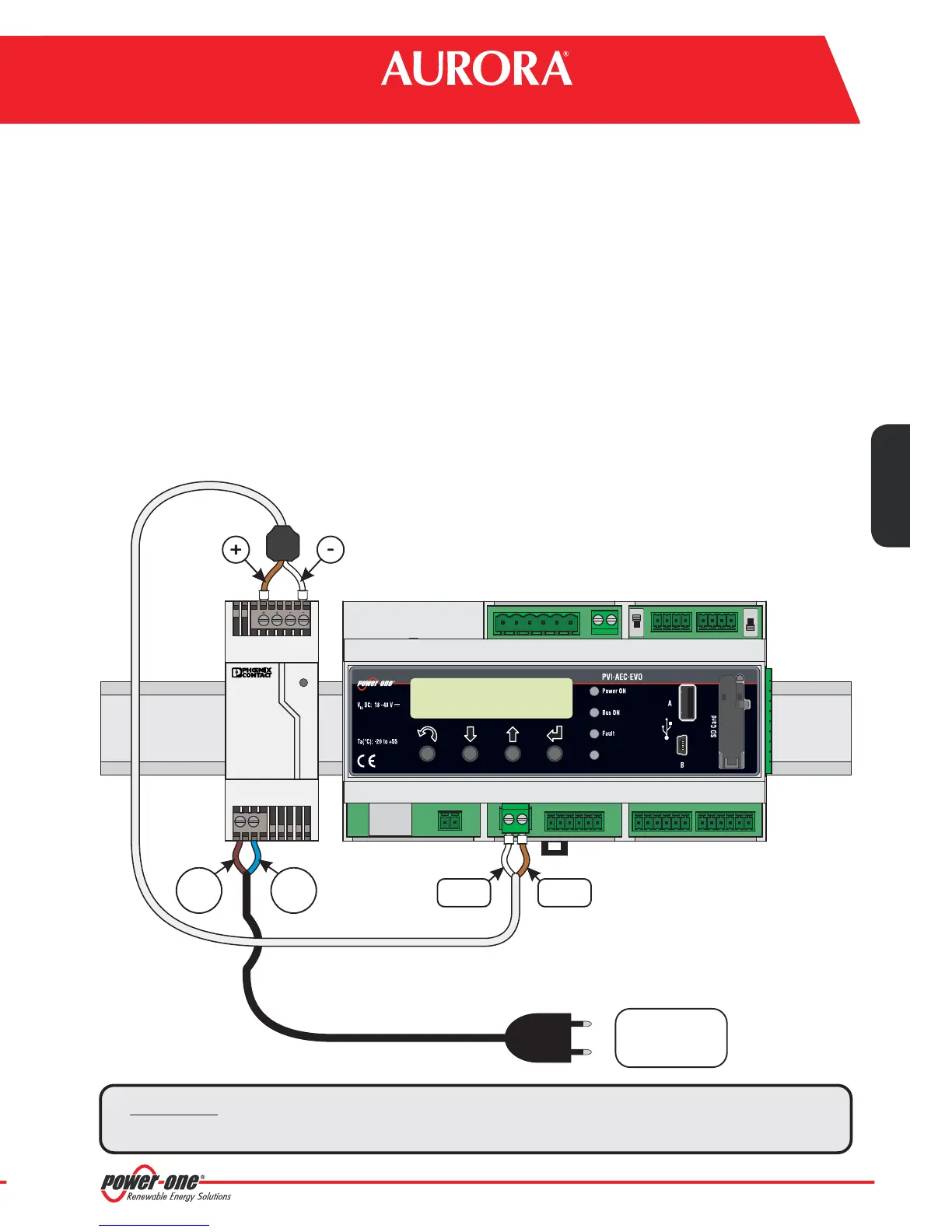

2. Brancher la sortie du bloc d'alimentation sur le bornier d'alimentation du PVI-AEC-EVO, en respectant la
polarité,àl'aide ducâblagefourni avecl'équipement.
3. Brancher le bloc d'alimentation sur le réseau d'alimentation :après une première phase de démarrage (d'une
durée d'environ 30 secondes) pendant laquelle le système ne peut pas recevoir de commande de la part de
l'utilisateur,la DEL verte « PowerOn » reste allumée de façon fixe.Sur l'afficheur,le message « PVI-AEC-EVO....»
apparaîtra(sur lapremièredesdeux lignes)et date/heure(surla deuxièmeligne àdisposition).
DC
OK
STEP POWER
L(+) N(-)
Input AC
100-240V
--++
Output DC
24V 0.75A
+Vcc-Vcc
L(+) N(-)
50-60 Hz
100-240 V~
12
Monitoring System
FR - FRANÇAIS
Remarque: Le système doit être alimenté uniquement avec l'alimenteur et le câble approvvisionnés, en
cascontrairelacerftificationCEnevaudraplus.
mais il est utilisable
cationModbus.
4
GITAL I/O
DIn 2
DIn 3
DIn 4
DIn_RTN
DIn 5 / CONT 2
DIn 6 / CONT 1
S1
120
RS485/2
Ω TERM.
J9
EXPANSION
BUS
