Aurora PVI-AEC-EVO - Page 80

12-FR
La mesure est effectuée entre le PT_ALIM et le PT_RTN; l'élément de mesure doit donc être câblé entre ces deux
signaux.
Le capteur PT100/PT1000 est automatiquement reconnu par le système et ensuite acquis sans besoin d'autres
réglagessuccessifs.
Concernant le branchement des capteurs avec un intervalle de sortie 0...10Vdc, ceux-ci doivent être alimentés et
cela peut être fait directement depuis l'alimentation même du système;la masse de l'alimentation et la masse de
lecturedes signauxest la même pour lesdeux dispositifs.Pourlebranchement ducapteur,en plusde l'alimentation,
il est nécessaire de brancher le signal proportionnel à la grandeur mesurée sur une des deux entrées analogiques
disponibles (AIn1/AIn2). La masse du signal de mesure (si jamais celle-ci était différente de la masse de
l'alimentation – en ce qui concerne la gamme des capteurs Power-One uniquement pour le capteur de vitesse de
vent PVI-AEC-WIND-COMPACT) doit être branchée sur la borne AIn_RTN.Après avoir effectué les branchements, il
faudrarégler lecapteursur lesystème defaçonà procédercorrectementàl'acquisition dela grandeur:

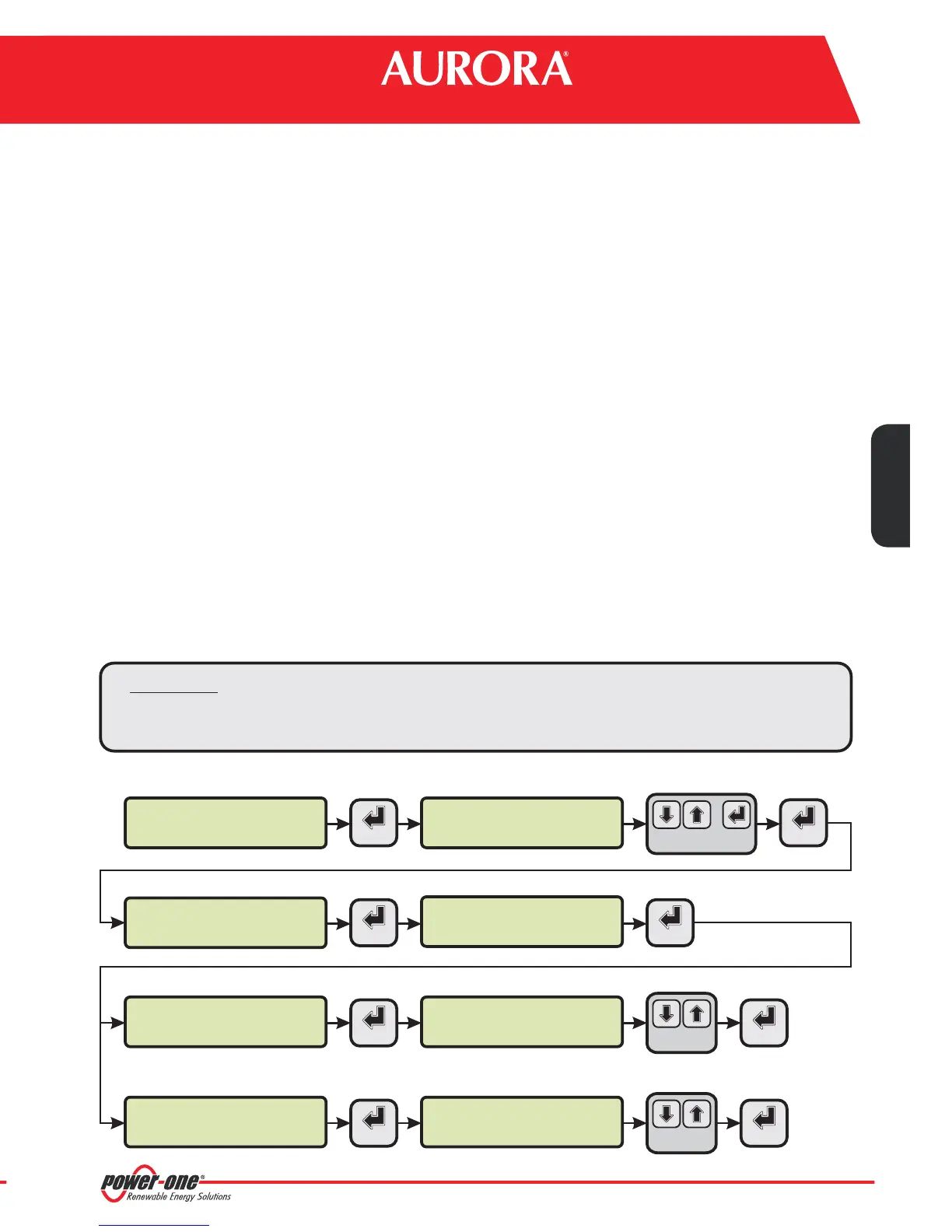

1. Accéderaumenu principaleen tantqu'administrateur(cf.Paragraphe«C»).
2. Accéderaumenu .
3. Sélectionner puis sélectionner le modèle du capteur branché sur l'entrée Aln1 du système
(lemodèle sélectionné seraalorsindiqué parun astérisque(*) ).
4.
.
«SET TINGS»>«IOSETTINGS »
ANALOG INPUT1«»
« ANALOG INPUT2 »Sélectionner puis sélectionner le modèle du capteur branché sur l'entrée Aln2 du système
(lemodèle sélectionné seraalorsindiqué parun astérisque(*) )
PVI-AEC-EVO ......
12.00.00 01/01/11
>io settings
UPGRADE FIRMWARE
menu pin
0***
>ANALOG INPUT1
ANALOG INPUT2
>settings
change password
ENTER ENTER
ENTER
ENTER
ENTER
ENTER
>ANALOG INPUT1
T1000-INTEGR *
CHANGE VALUE
NEXT
DIGIT
SET PIN TO 0010
CHANGE
SENSORS
>ANALOG INPUT2
PULSE IN1
ENTER
ENTER
>ANALOG INPUT2
RAD-13TC *
CHANGE
SENSORS
Remarque: En cas de branchement de capteurs PT100/1000 à l'aide de deux terminaux seulement,brancher
un terminal sur la borne PT_SENSE et l'autre terminal sur la borne PT_RTN ; puis réaliser un
cavalierentrePT_ALIMetPT_SENSE.
