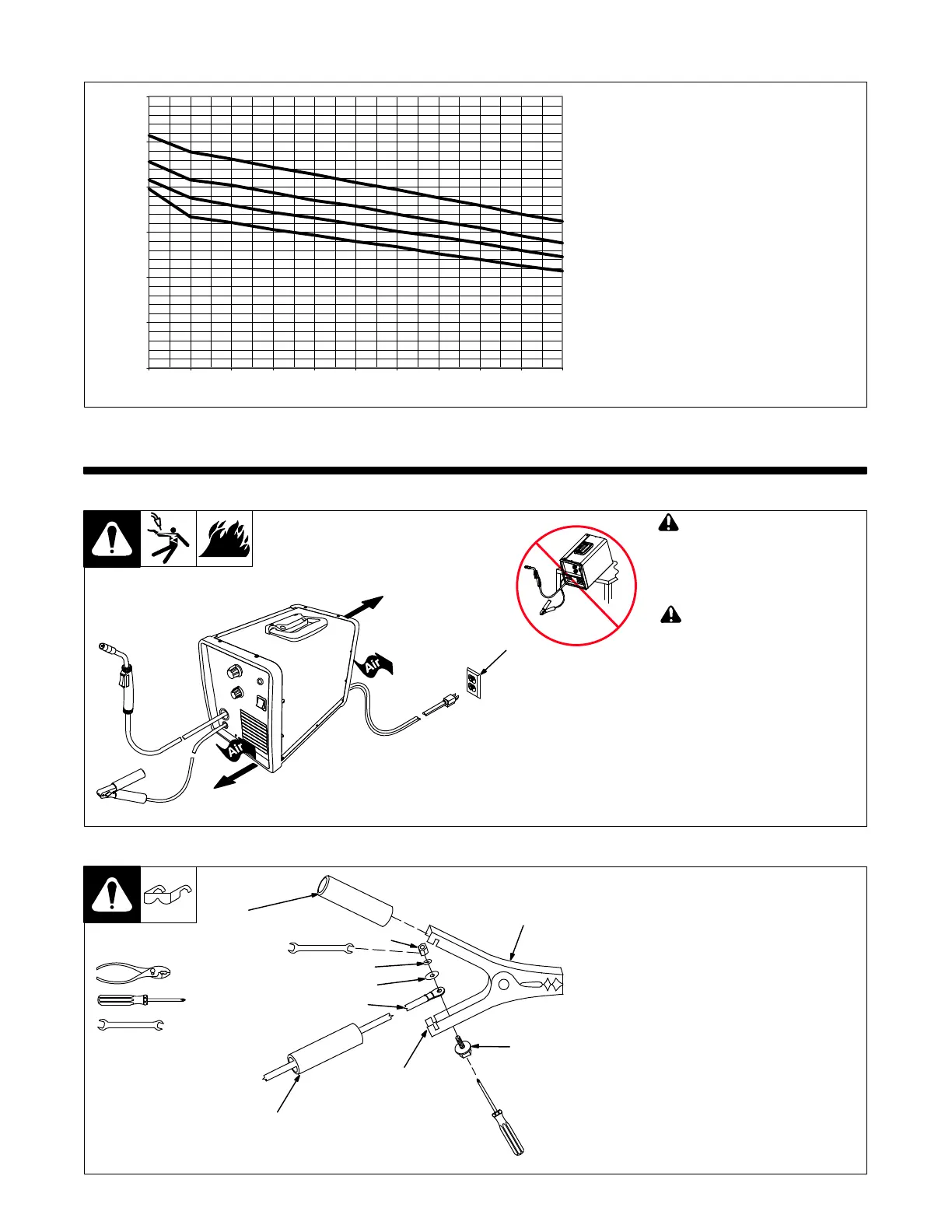

3-4. Curvas voltios/amperios
Las curvas voltios-amperios mues-
tran la capacidad mínima y máxima
del voltaje y el amperaje de salida
de la unidad.
270 507-A
Voltage
Amperage
0
5
10
15
20
25
30
0 102030405060708090100
Range 4
Range 2
Range 3
Range 1
SECCIÓN 4 − INSTALACIÓN
! Si en el lugar hay gasolina
o líquidos volátiles es posib-
le que necesite una instala-
ción especial; consulte el
NEC (EE.UU.) artículo 511 o
el CEC (Canadá) sección 20.
! No mueva ni haga funcionar
la unidad donde podría vol-
carse.
1 Enchufe de la unidad
Sitúe la unidad cerca de una ali-
mentación eléctrica adecuada.
4-1. Selección de la ubicación
161-062
18 pulg.
(460 mm)
18 pulg.
(460 mm)
1
4-2. Instalación de la pinza de masa
Ref. 802 456
. Los tornillos de conexión deben ser ajustados con
las herramientas apropiadas. No ajuste los torni-
llos solo con la mano. Una conexión eléctrica floja
causará un mal desempeño de la soldadura
y un calentamiento excesivo en la pinza de masa.
1 Pinza de masa
2 Cable de masa de la unidad
3 Manga aislante
Pase el cable de masa por dentro de una de las man-
gas aislantes antes de conectarlo a la pinza.
4 Tuerca
5 Arandela de seguridad
6 Arandela plana
7 Tornillo
8 Pestañas de la pinza de masa
Doble las pestañas alrededor del cable de masa.
Pase las mangas aislantes por los mangos.
Herramientas necesarias:
10 mm
4
2
1
7
8
3
5
6
3
