6-4. Cambio del rodillo de alimentación o de la guía de entrada del alambre
161-064 / 161-069 / Ref. 802 444-B / 803 442-A
1
3
4
5
6
2
7
8
9

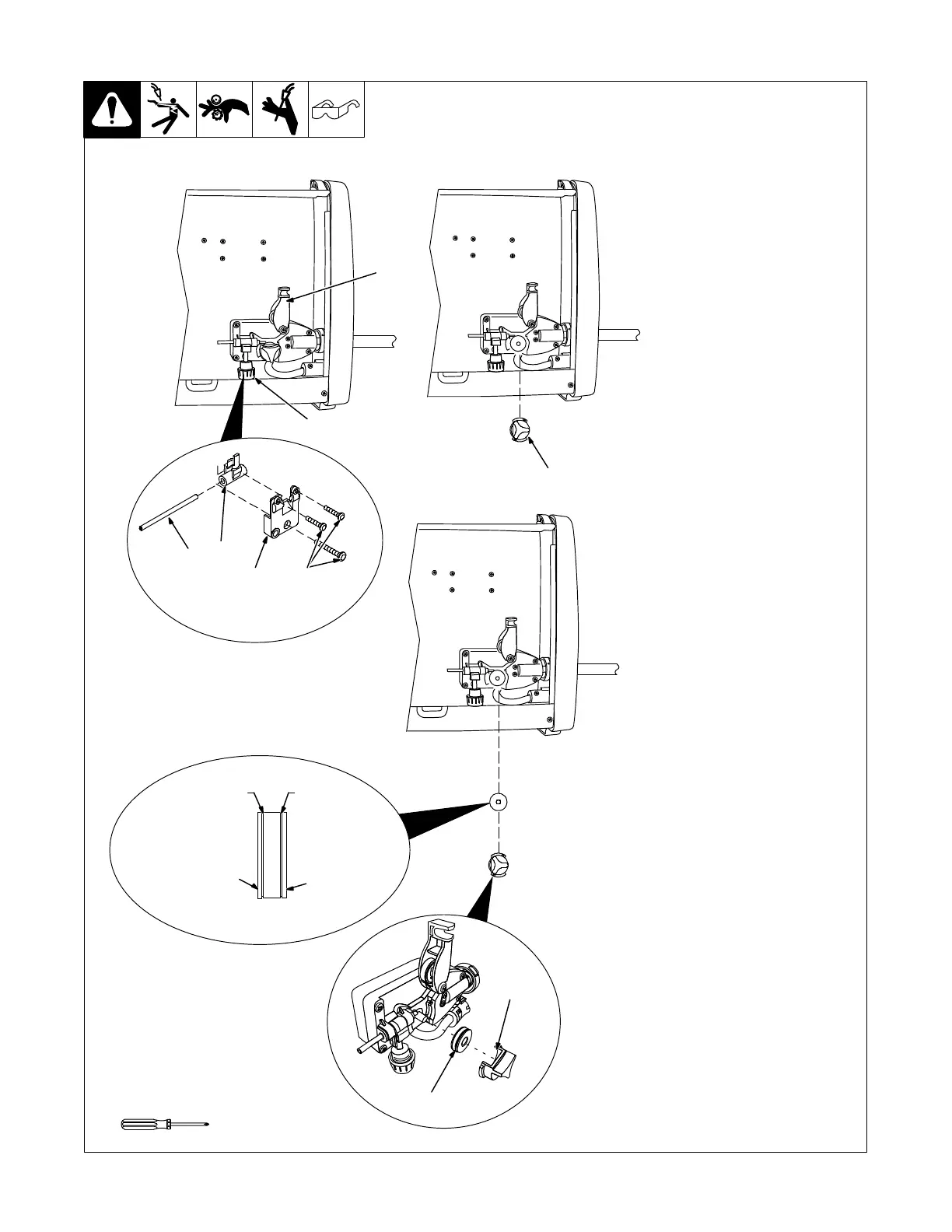

1 Perilla para ajuste de presión
2 Zapata de presión
Haga pivotar la perilla de ajuste de
la presión hacia abajo y levante la
zapata de presión.
3 Placa del tubo del pivote
4 Tornillos de sujeción
5 Tubo del pivote del brazo
de presión
6 Guía de entrada del alambre
Desmonte los tornillos y la placa del
tubo del pivote. Levante y retire el
tubo del pivote del brazo de presión
y extraiga la guía de entrada de
alambre.
Coloque una nueva guía de entrada
de alambre en el tubo y vuelva a
instalar el tubo en el accionamiento
del alimentador. Verifique que la
punta de la guía de alambre esté
tan cerca como sea posible del ro-
dillo de alimentación pero sin tocar-
lo.
Reinstale la placa y apriete los tor-
nillos.
7 Perilla de retención
Hágala girar la perilla en el sentido
contrario de las agujas del reloj y re-
tírela.
8 Rodillo de accionamiento
El rodillo de alimentación posee
dos ranuras de distinta medida. Ca-
da lado tiene estampada la medida
de la ranura.
Escoja la ranura que coincida con
el alambre para soldadura del ca-
rrete. Instale el rodillo de alimenta-
ción en el eje del motor de forma
que la marca con la medida del
alambre esté orientada hacia afue-
ra.
9 Abertura de la perilla
de retención
Instale la perilla de retención en el
eje de forma que el rodillo de ali-
mentación asome por la abertura
(la abertura está orientada hacia la
parte posterior de la unidad). Haga
girar la perilla en el sentido de las
agujas del reloj para asegurar el ro-
dillo.
Ubique el alambre en la ranura
externa del rodillo de alimentación
(vea la sección 4-7).
Herramientas necesarias:
Ranura
de 0,024
Ranura VK
0,030/0.035
Estampado 0,024
Estampado 0,030/.035
