AUTO ARC Toolmate 100 - Limpieza del Forro de la Antorcha

OM-270 231 Página 17
! Apague la fuente de poder para
soldadura.
1 Boquilla
2 Punta de contacto
3 Adaptador

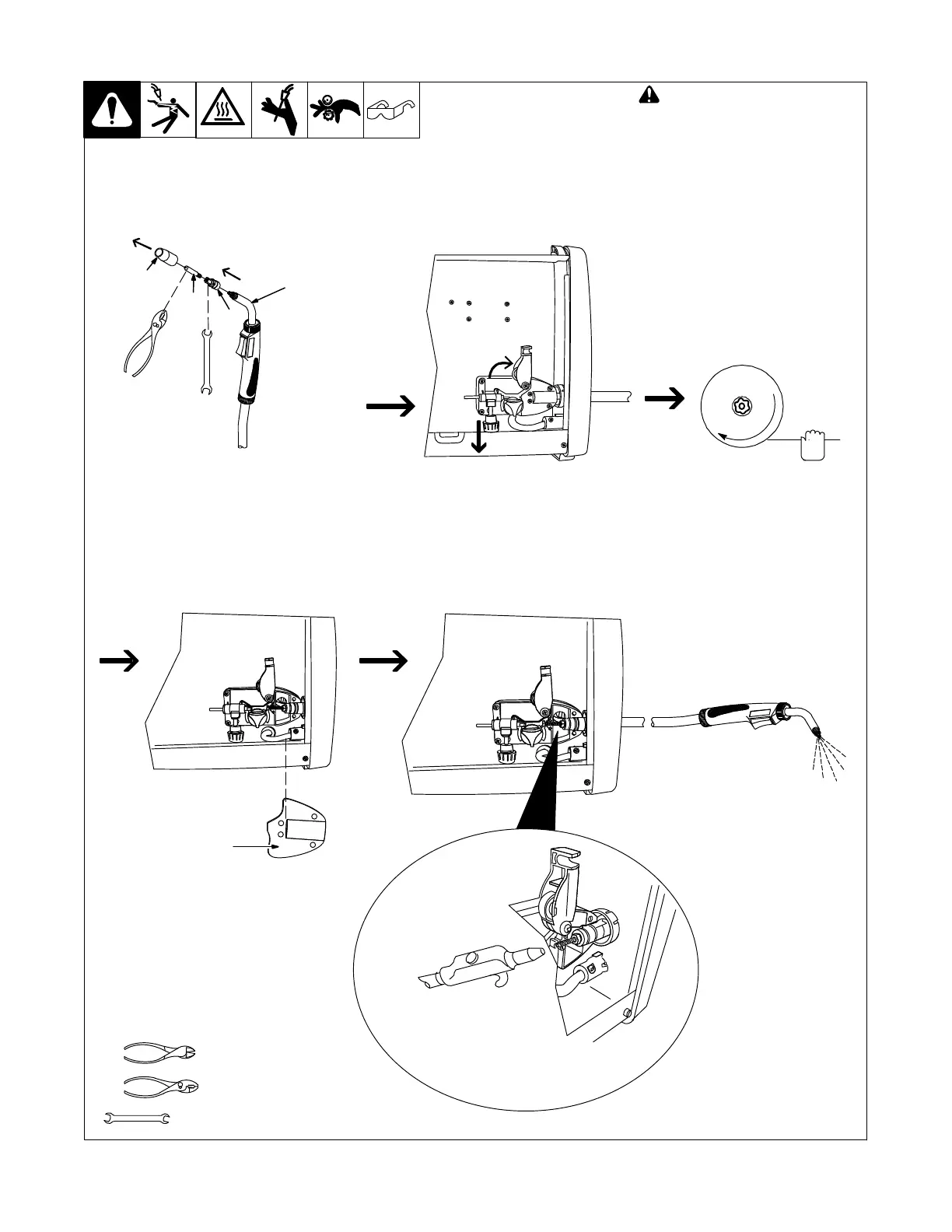

6-5. Limpieza del forro de la antorcha
161-064 / 161-070 / 161-071 /804 241-A / 803 838-A
8 mm
Retire los cuatro tornillos de
la tapa y desmóntela del ali-
mentador de alambre.
8 mm
1
2
3
Tubo del cabezal
Desmonte la boquilla. Corte el alambre
en la punta de contacto y desmonte la
punta de contacto y su adaptador.
Abra la zapata de ajuste de la
presión. Haga retroceder el
alambre fuera del forro hacia el
carrete.
. Sostenga firmemente el alambre
para evitar enredos. Asegure el
extremo del alambre en el carrete.
Extienda el cable de la an-
torcha y limpie el forro con
aire comprimido.
Coloque nuevamente la
tapa del alimentador y la
antorcha en el orden in-
verso al que usó para des-
armar. Haga pasar el
alambre de acuerdo a lo
indicado en la sección 4-7.
Herramientas
necesarias:
