AUTO ARC Toolmate 100 - Colocación del Alambre para Soldadura

OM-270 231 Página 12

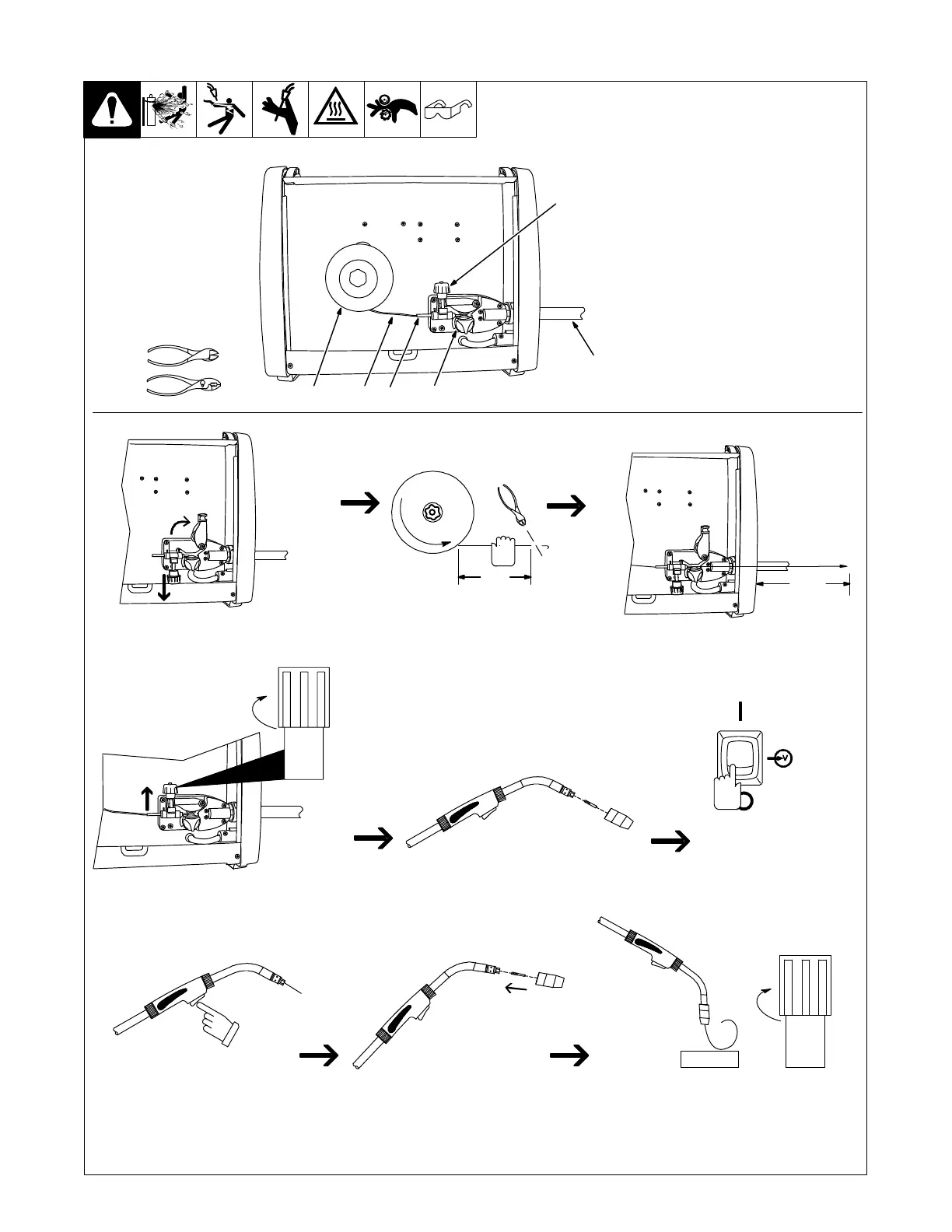

4-7. Colocación del alambre para soldadura
6
1
161-063 / 161-064 / Ref. 803 444-A / Ref. 205 837
MADERA
2 3 5
4
1 Carrete de alambre
2 Alambre para soldadura
3 Guía de entrada del alambre
4 Perilla para ajuste de presión
5 Rodillo de accionamiento
6 Cable de la antorcha
Extienda el cable de la antorcha.
Herramientas necesarias:
Abra la zapata de ajuste de la presión.
. Sostenga firmemente el alambre
para evitar enredos.
Tire y sostenga el alambre, corte la punta.
Haga pasar al alambre a través
de las guías y por el forro de
la antorcha; sosténgalo firmemente.
150 mm
(6 pulg.)
(4 pulg.)
102 mm
Apriete
. Afloje completamente la perilla y a continuación
haga girar la perilla de ajuste de la presión en el
sentido de las agujas del reloj hasta que el rodillo
de alimentación apoye firmemente sobre el
alambre para soldadura.
Ajuste la presión del rodillo de alimentación lo
suficiente para evitar que el alambre resbale
durante la utilización.
Compruebe que el alambre esté posi-
cionado en la ranura apropiada del ro-
dillo de alimentación. Cierre y apriete la
zapata de ajuste de la presión y deje
que el alambre avance.
Quite la boquilla y la
punta de contacto.
. Es posible que haya que retirar el adaptador
de la punta para permitir que el alambre salga
por el extremo de la antorcha.
Encienda la unidad.
Apriete
Presione el gatillo de la antorcha
hasta que el alambre salga de ella.
Verifique que la punta de contacto coincida con
el diámetro del alambre. Vuelva a instalar el
adaptador de la punta (si corresponde), la
punta de contacto y la boquilla.
Haga funcionar el alimentador de alambre para veri-
ficar que la presión del rodillo es la adecuada.
Apriete la perilla lo suficiente para evitar resbala-
mientos. Corte el alambre y cierre la puerta.
