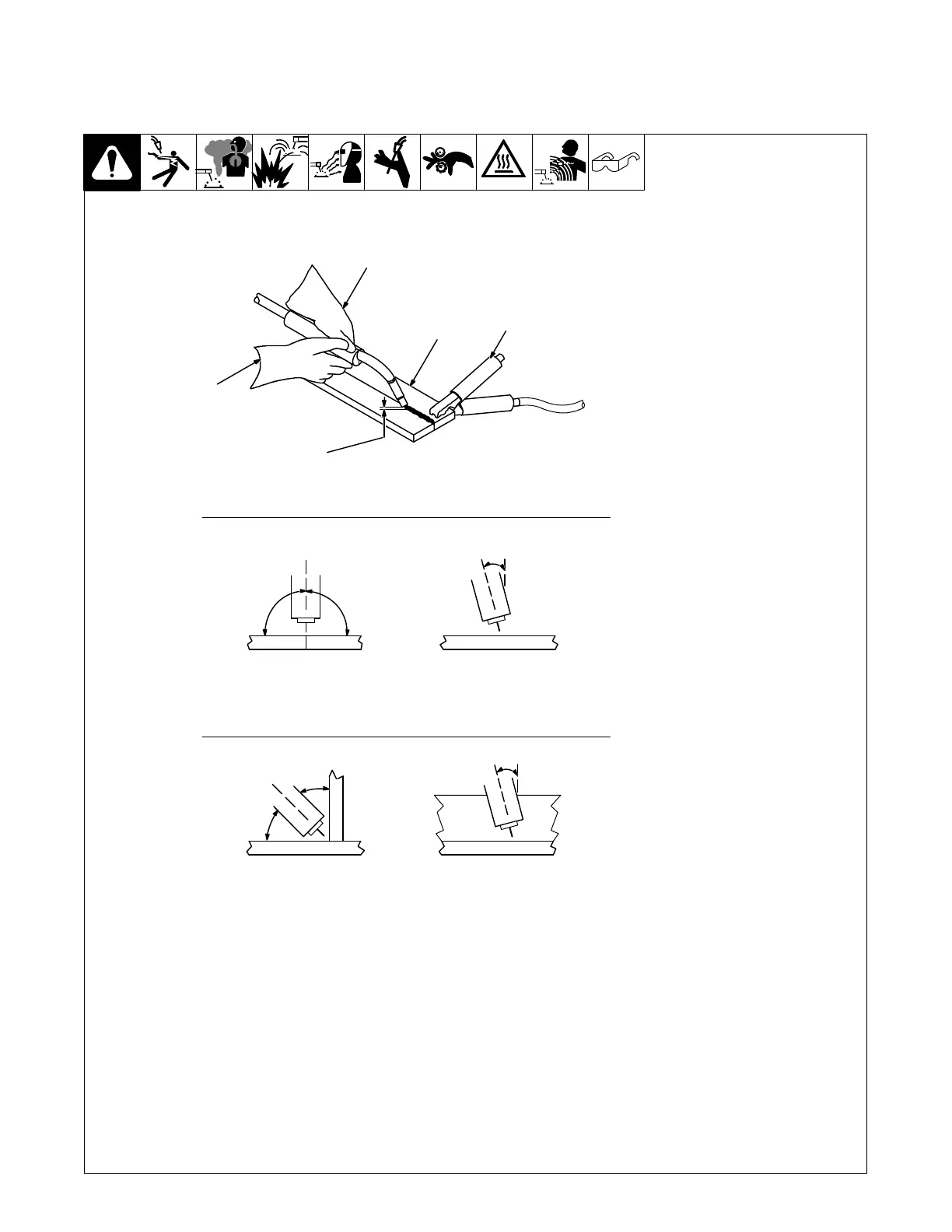

8-3. Formas de sostener y posicionar la antorcha para soldar
. El alambre para soldadura recibe energía cuando se oprime el gatillo de la antorcha. Antes de bajar la careta y oprimir el gatillo compruebe que
la punta del alambre no sobresalga más de 1/2" (13 mm) del extremo de la boquilla y que la punta del alambre esté posicionada correctamente
en la unión.
1 Sostenga la antorcha
y controle el gatillo
2 Pieza
3 Pinza de masa
4 Extensión del electrodo
(Stickout, en inglés) 1/4
a 1/2 pulg. (6 a 13 mm)
5 Acune la antorcha y asiente
la mano en la pieza
2
3
5
4
90 90
0-15
45
45
1
0-15
S-0421-A
Vista delantera del ángulo
de trabajo
Vista lateral del ángulo
de la antorcha
SOLDADURAS DE RANURA
Vista delantera del ángulo
de trabajo
Vista lateral del ángulo
de la antorcha
SOLDADURAS DE FILETE
