OM-270 231 Página 26

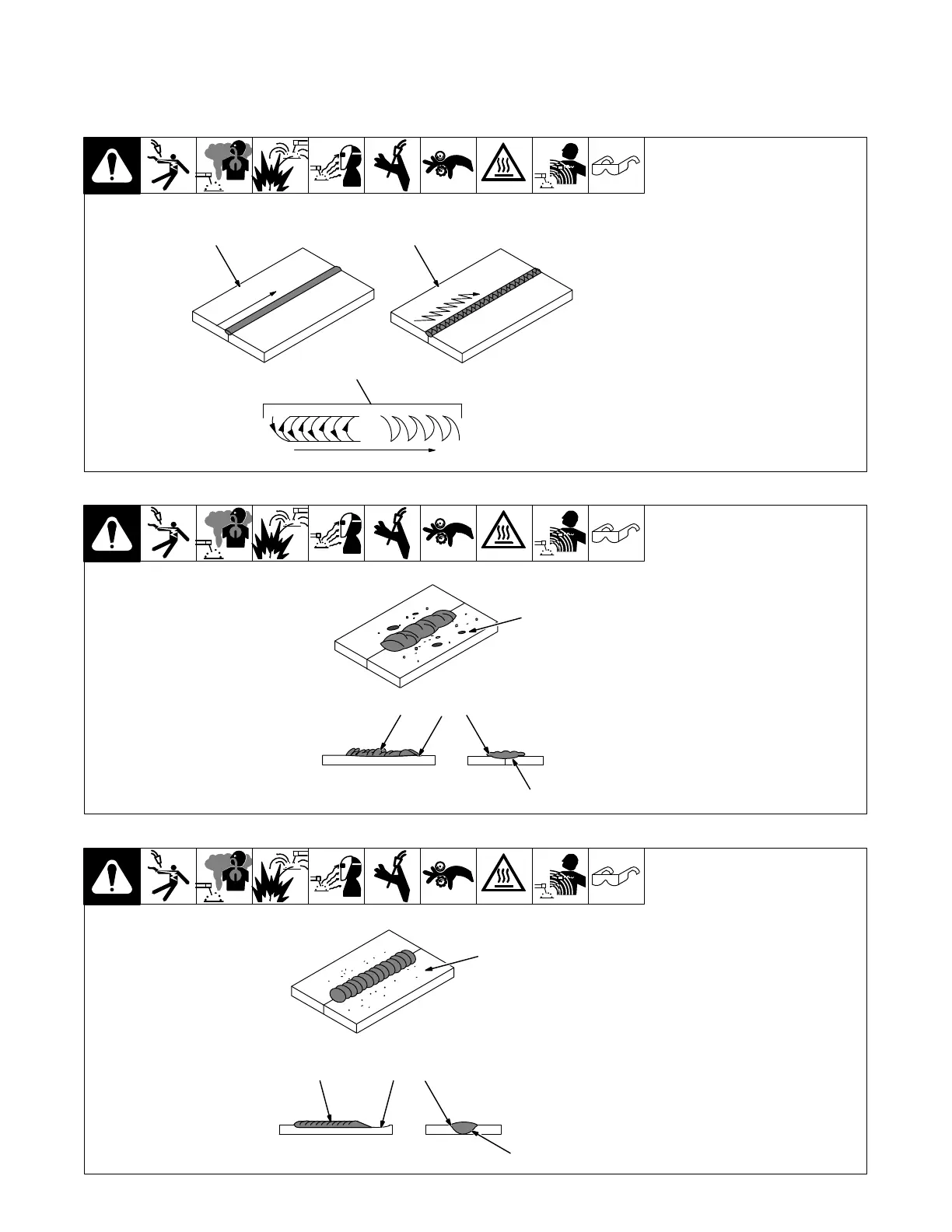

8-5. Movimiento de la antorcha durante la soldadura
. Normalmente un solo cordón es satisfactorio para la mayoría de las juntas de soldadura de ranura angostas; sin embargo, en juntas de soldadura
con ranuras anchas, o cuando se hacen puentes en el huelgo entre juntas, es mejor emplear un cordón con movimiento pendular o varios
cordones separados.
1 Cordón normal - Movimiento
continuo a lo largo de la junta
2 Cordón de vaivén - Movimiento
pendular de lado a lado
a lo largo de la junta
3 Patrones de vaivén
Utilice patrones de vaivén para
cubrir un área ancha en una sola
pasada del electrodo.
S-0054-A
3
1 2
8-6. Características deficientes del cordón de soldadura
1 Grandes depósitos
de salpicaduras
2 Cordón áspero, desigual
3 Pequeños cráteres durante
la soldadura
4 Solapado deficiente
5 Penetración deficiente
5
4
2
3
1
S-0053-A
8-7. Buenas características del cordón de soldadura
1 Poca salpicadura
2 Cordón uniforme
3 Cráteres moderados durante
la soldadura
Suelde un nuevo cordón o capa por
cada 1/8 pulg. (3,2 mm) de espesor
de los metales que está soldando.
4 Sin solapado
5 Buena penetración
en el metal base
S-0052-B
2
3
1
4
5
