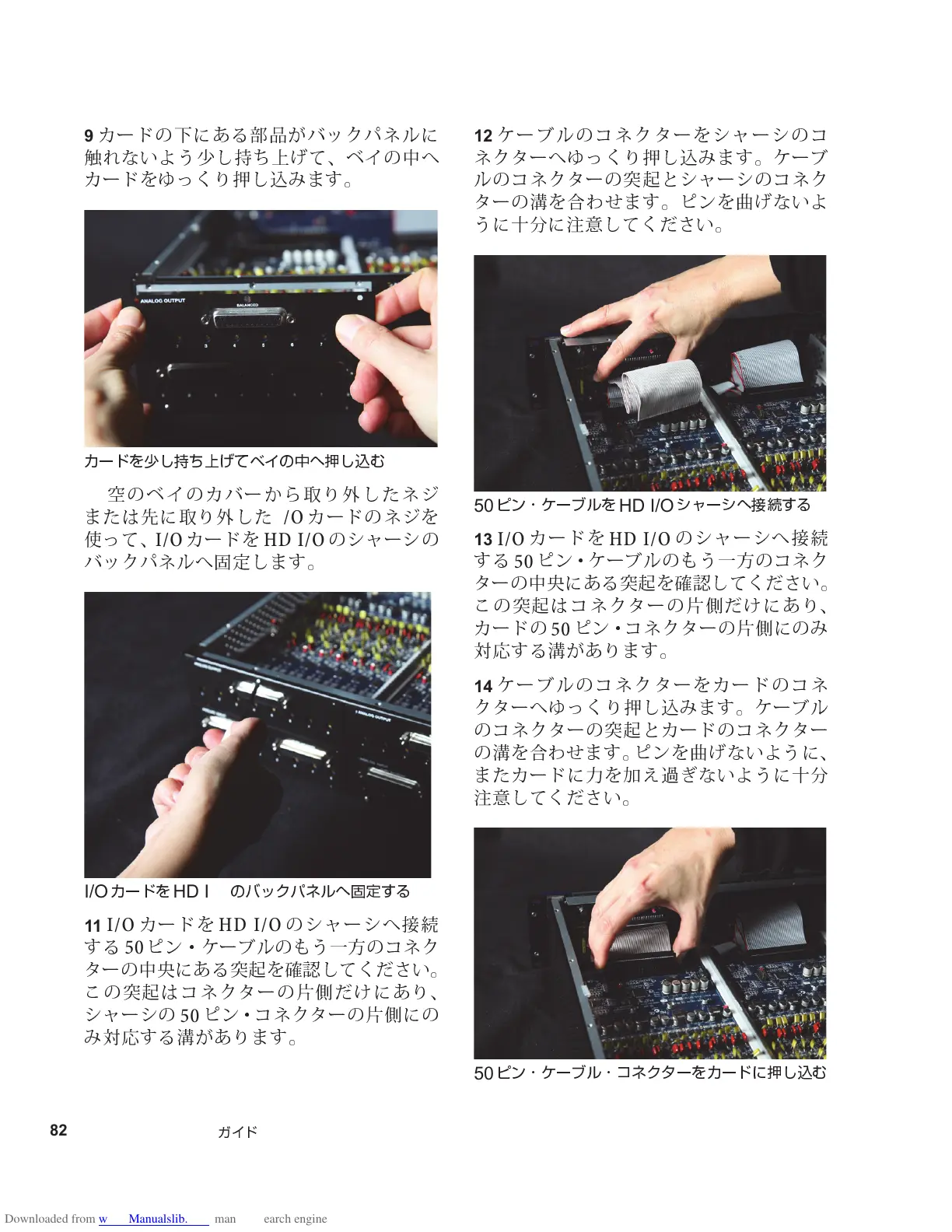

Pro Tools | HD I/O
ガイド
82
9
カードの下にある部品がバックパネルに
触 れないよう 少 し 持ち 上 げ て、ベイの 中 へ
カードを ゆ っくり 押 し 込み ます。
10
空 のベイのカバー か ら取り外したネジ
または 先 に取り外した
I/O
カードのネジを
使って、
I/O
カードを
HD I/O
のシャーシの
バックパネルへ 固 定します。
11
I/O
カードを
HD I/O
のシャーシへ接続
する
50
ピン・ケーブルのもう一方 のコネク
ターの 中央 にある 突起 を確認してください。
この 突起 はコネクターの 片側 だけにあり、
シャーシの
50
ピン・コネクターの 片側 にの
み 対応する 溝 があります。
12
ケーブルのコネクターをシャーシのコ
ネクターへ ゆ っくり 押 し 込み ます。ケーブ
ルのコネクターの 突起 とシャーシのコネク
ターの 溝 を合 わせ ます。ピンを 曲げ ないよ
うに 十分 に 注意 してください。
13
I/O
カードを
HD I/O
のシャーシへ接続
する
50
ピン・ケーブルのもう一方のコネク
ターの 中央 にある 突起 を確認してください。
この 突起 はコネクターの 片側 だけにあり、
カードの
50
ピン・コネクターの 片側 にの み
対応する 溝 があります。
14
ケーブルのコネクターをカードのコネ
クターへ ゆ っくり 押 し 込み ます。ケーブル
のコネクターの 突起 とカードのコネクター
の 溝 を合 わせ ます。ピンを 曲げ ないように、
またカードに力を加 え過ぎ ないように 十分
注意 してください。
カードを少し持ち上げてベイの中へ押し込む
I/O
カードを
HD I/O
のバックパネルへ固定する
50
ピン・ケーブルを
HD I/O
シャーシへ接続する
50
ピン・ケーブル・コネクターをカードに押し込む
