Boîtier AXIS HOV VT Page 15
FRANCAIS

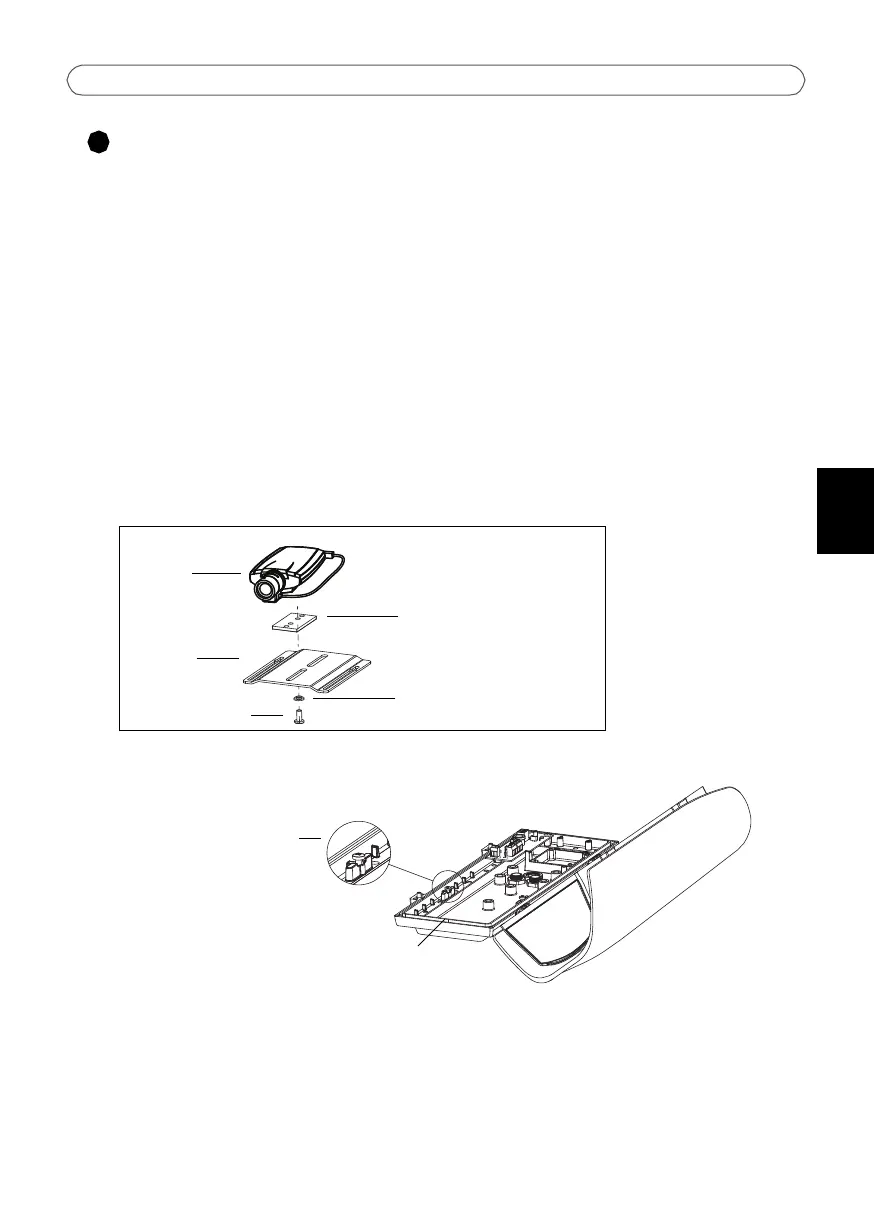

Installation de la caméra dans le boîtier
1. Le boîtier est livré avec 3 cales d'espacement en plastique noir. Placez une, deux ou trois
cales entre la caméra et le support. Vérifiez que l'objectif de la caméra se trouve à plus de
2 mm au-dessus du réchauffeur et que les câbles ne sont pas en contact avec ce dernier :
• AXIS 210/210A - 2 cales d'espacement
• AXIS 211/211A/211M/211W - 2 cales d'espacement
• AXIS 221/223M - 1 cale d'espacement
2. Fixez la caméra, les cales d'espacement et le support à l'aide d'une des trois vis (à tête
plate) et de la cale d'espacement en plastique transparent (fig. 2).
3. Ajustez les trous du support aux vis de réglage (fig.3).
4. La caméra doit être positionnée de telle sorte que l'objectif se trouve à 1-2 mm de la
fenêtre du boîtier. Faites glisser le support dans la position souhaitée et serrez les vis de
réglage après avoir fait votre choix.
4
Vis de positionnement
pour le support
Réchauffeur
positionné à cet endroit
Cale d'espacement
Cales d'espacement
rectangulaires
Support
Réseau Axis
Caméra
Vis à tête plate
FIG. 2
FIG. 3
en plastique transparent
