Axis 210 Installation Guide

Page 16 Boîtier AXIS HOV VT

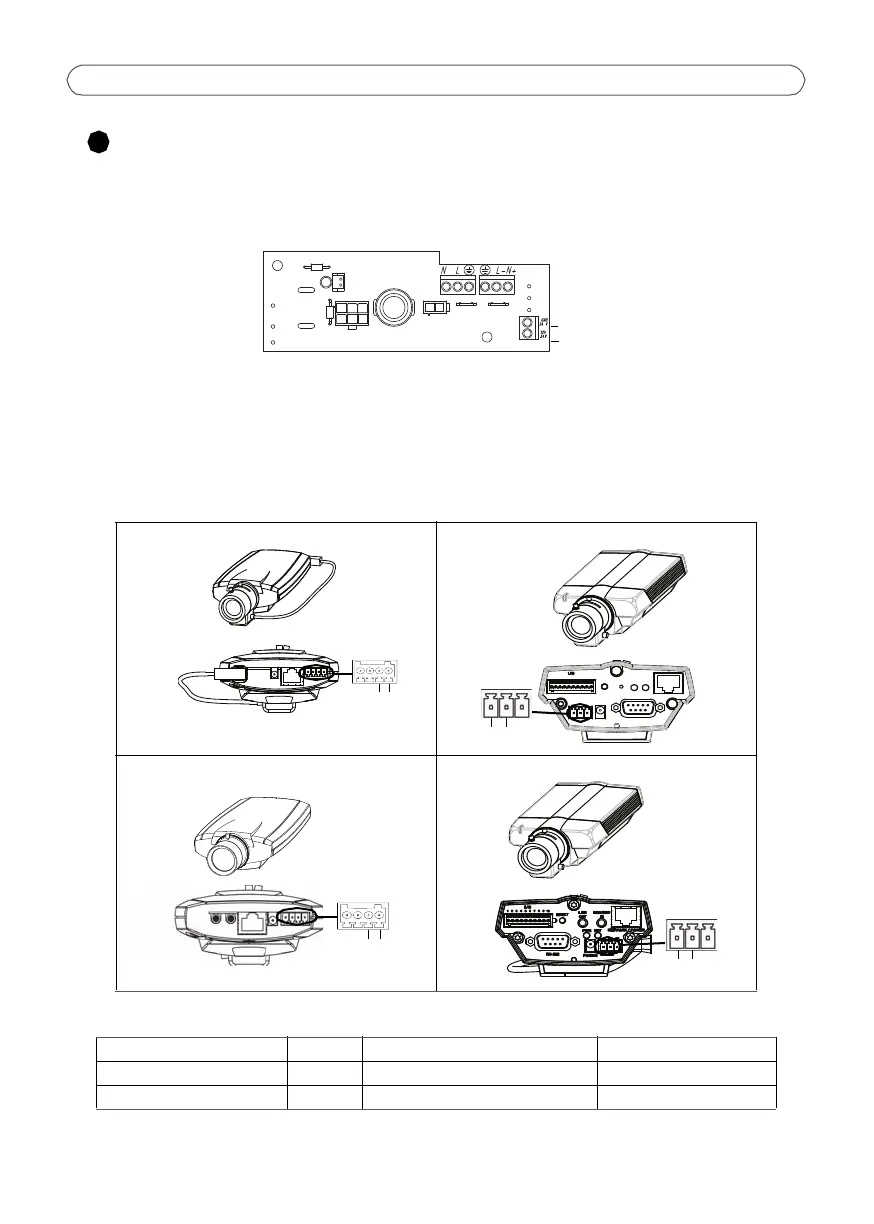

Connectez l'alimentation à la caméra.
1. À l'aide du petit tournevis à tête plate, desserrez les vis du connecteur reliant
l'alimentation à la caméra sur le panneau du connecteur (fig. 4).
2. Insérez les fils
rouge (+) et noir
(mise à la terre)
dans le
connecteur et
serrez les vis
pour maintenir
les fils.
3. Branchez les fils sur le connecteur pour terminaux vert de la caméra réseau Axis (fig. 5).
Remarque : Les connecteurs pour terminaux diffèrent selon le modèle de caméra. Suivez
bien la description correspondant à la caméra installée.
Câble d'alimentation rouge/noir
FIG. 5
AXIS 211/211A/211M/211W AXIS 221
AXIS 210/210A AXIS 223M
+ / Mise à la terre (GND) Fil Panneau du connecteur Caméra
+ Rouge Alimentation CC (+) Alimentation caméra CC (+)
Mise à la terre (GND) Noir Mise à la terre (GND) Caméra (mise à la terre)
5
Connexion de l'alimentation à
la caméra
Mise à la terre (GND)
+
FIG. 4
+ GND
RS-232
RESET
NETWORK / POWER
POWER
PWR
NET
ACAC
DC+
GND
12345678910
GND +
+ GND
GND +
