AXIS HOV Housing VT Pagina 33
ITALIANO
Inserimento dei cavi nell'alloggiamento
Le seguenti istruzioni descrivono l'installazione dell'alloggiamento su un supporto dotato di
canalina interna (tipologia A) oppure con cablaggio esterno (tipologia B). Verificare il
supporto e selezionare la descrizione appropriata tra quelle riportate di seguito:
Tipologia
Cavi passanti nel supporto a parete (canalina interna)
Se i cavi passano nel supporto a parete, i pressacavi non sono necessari.
1. Inserire i cavi nei fori sul lato inferiore dell'alloggiamento.
2. Passare alla sezione “Collegare l'alimentatore CA 100-240 V all'alloggiamento” a pagina
34.
Tipologia
Cavi passanti nei pressacavi (cablaggio esterno)
1. Rimuovere l'anello e il tappo dal
pressacavi.
2. Inserire i cavi nell'anello e nel pressacavi.
Togliere il tappo (fig. 6).
3. Inserire i cavi in uno dei fori sul lato
inferiore dell'alloggiamento.
4. Inserire il pressacavi e utilizzare i bulloni
esagonali e le rondelle in gomma per fissarlo.
5. Ripetere la procedura per ogni pressacavi; i pressacavi non adoperati vengono impiegati
per sigillare i fori non utilizzati (pertanto è necessario conservarli).
6. Utilizzare la crimpatrice per collegare il connettore di rete RJ45 al cavo di rete.
7. Passare alla sezione “Collegare l'alimentatore CA 100-240 V all'alloggiamento” a pagina
34.
Applicazione dell'alloggiamento al supporto a parete
1. Applicare l'alloggiamento AXIS HOV Housing al supporto a parete adoperando le viti
fornite.
2. Collegare il cavo di rete al connettore di rete della videocamera.
3. Collegare eventualmente i cavi I/O ai connettori come descritto nella guida
all'installazione fornita con la videocamera.
Anello
Pressacavi
Cavi

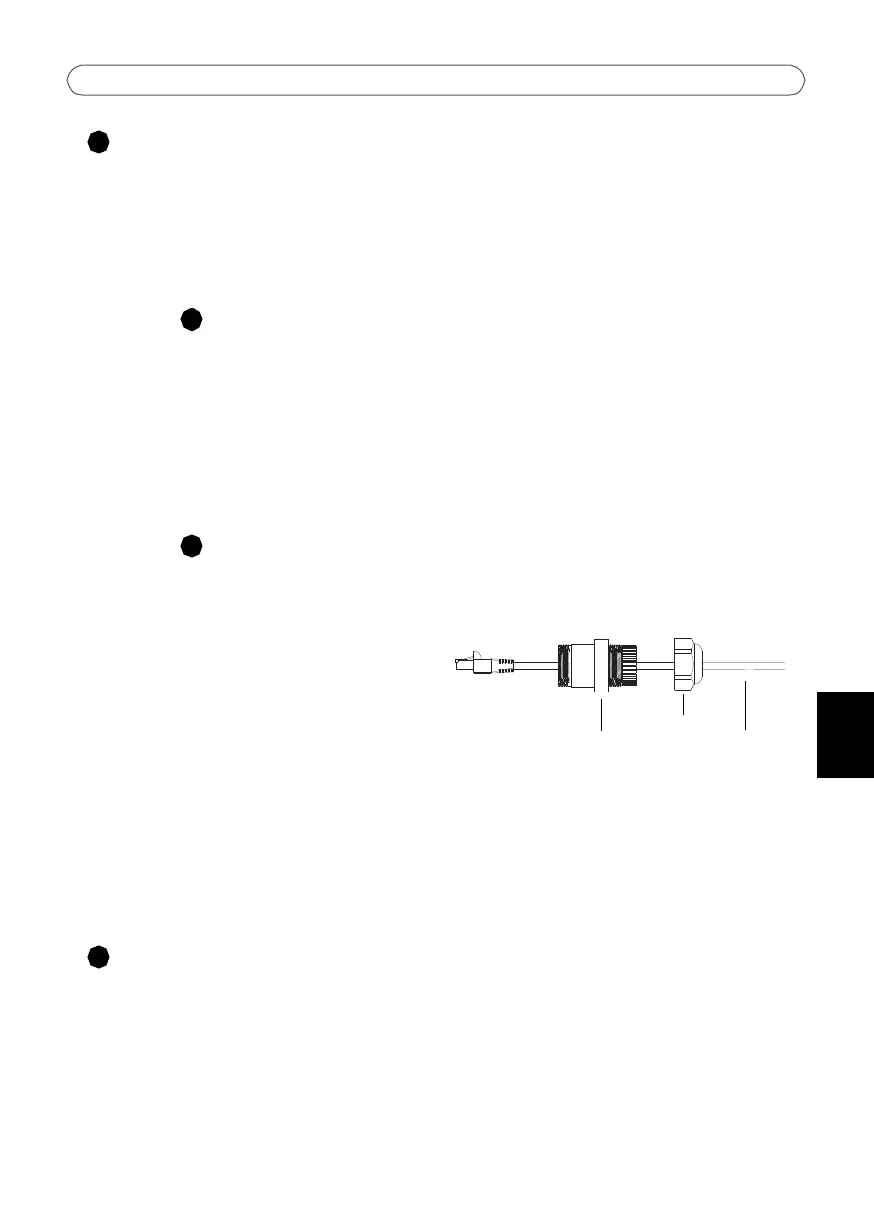

FIG. 6
