Seite 24 AXIS HOV-Gehäuse VT
Stromkabel an die Kamera anschließen

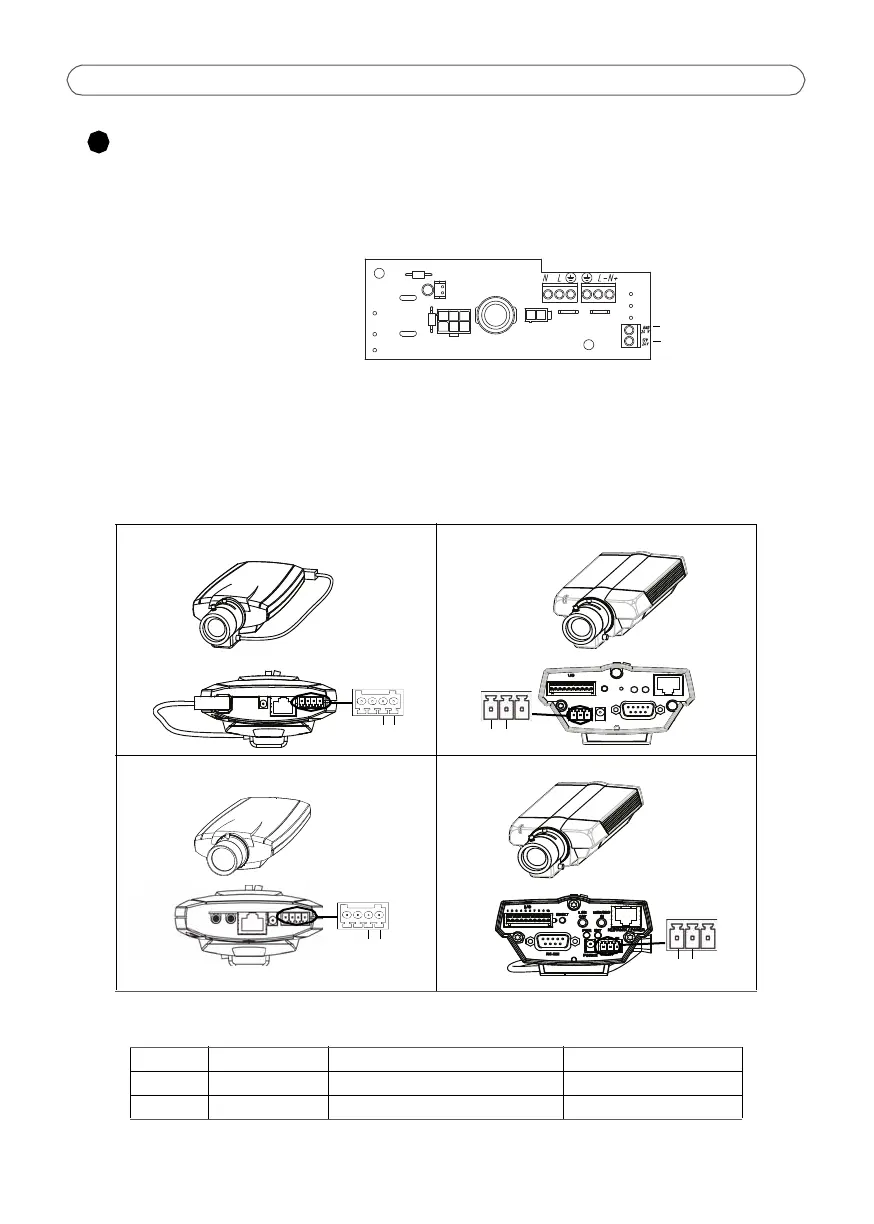

1. Lösen Sie mit dem kleinen Flachkopfschraubendreher die Flachkopfschrauben am
Stromanschluss der Kamera auf der Anschlussplatine (Abb. 4).
2. Setzen Sie die roten (+)
und schwarzen (Masse)
Drähte in den Anschluss
ein und ziehen Sie zum
Sichern der Drähte die
Schrauben fest.
3. Verbinden Sie die Drähte
mit dem grünen Anschluss an der Axis-Netzwerkkamera (Abb. 5).
Hinweis: Die Kameramodelle besitzen unterschiedliche Anschlüsse. Achten Sie darauf, dass
Sie der korrekten Beschreibung für Ihr Modell folgen.
Rotes/schwarzes Stromkabel
Abb. 5
AXIS 211/211A/211M/211W AXIS 221
AXIS 210/210A AXIS 223M
+ / Masse Draht Anschlussplatine Kamera
+ Rot Gleichspannung (+) Kamera-Gleichspannung (+)
Masse Schwarz Masse Kamera (Masse)
5
Stromanschluss
der Kamera
Masse
+
Abb. 4
+ Masse
RS-232
RESET
NETWORK / POWER
POWER
PWR
NET
ACAC
DC+
GND
12345678910
Masse +
+ Masse
Masse +
