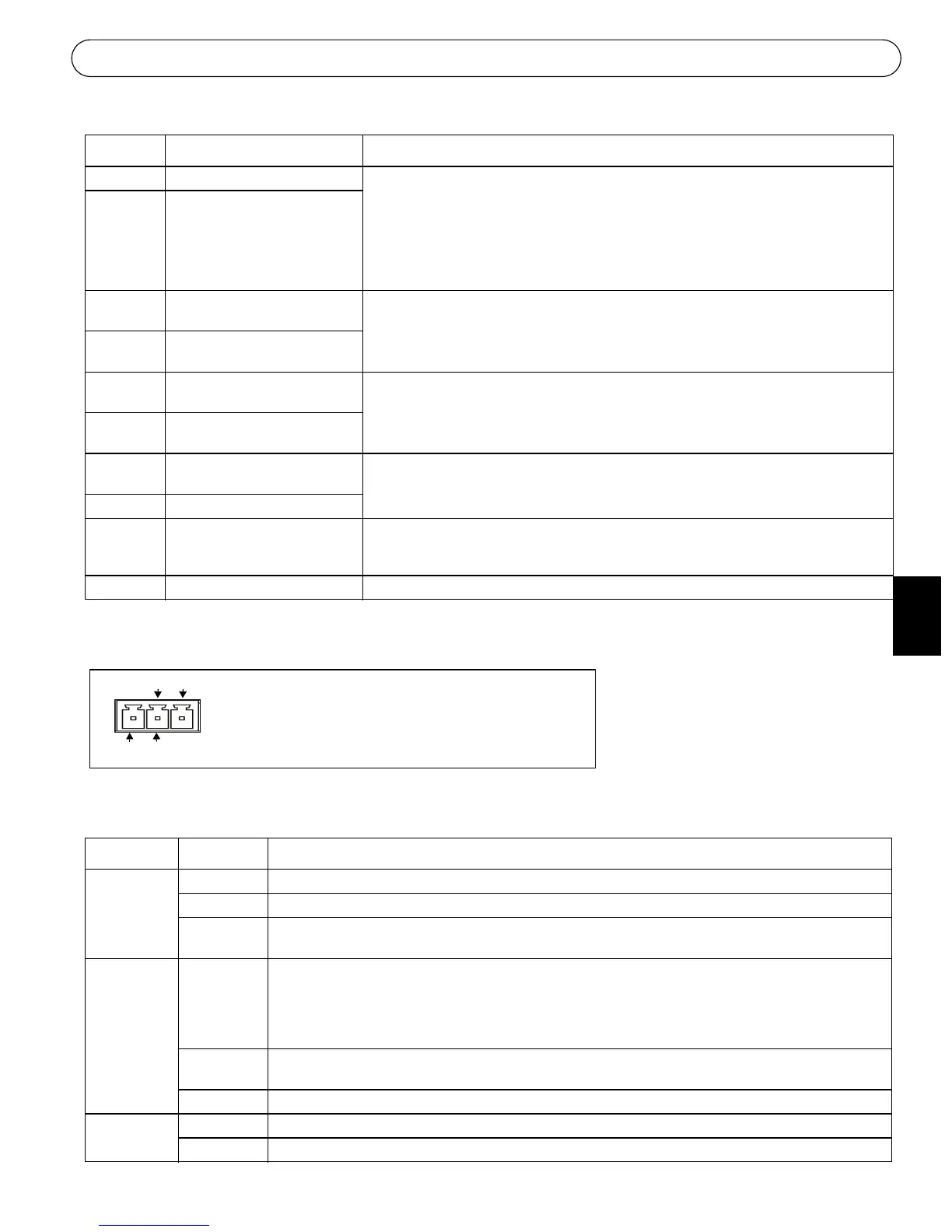

AXIS 221/223M – Installationshandbuch Seite 29
DEUTSCH
10-polige E/A-Anschlussleiste
3-polige Klemmleiste für die Stromversorgung
LED-Anzeigen
Kontakt Funktion Beschreibung
1 Ausgang A An den Ausgängen für externe Geräte (A und B) wird keine Unterscheidung
zwischen Plus und Minus (+ und -) gemacht. Für die Anschlüsse wird ein
Optokoppler verwendet. Sie sind gegen andere interne Schaltungen elektrisch
isoliert.
Die maximale Stromstärke darf 100 mA nicht überschreiten, und die
Maximalspannung darf nicht mehr als 50 V DC betragen. Hinweis: Wenn Sie
an den Ausgang Wechselspannung anlegen, wird das Gerät beschädigt.
2 Ausgang B
3 Digitaler Eingang 1
Optokoppler-Anode (+)
Optogekoppelter Eingang 1. Dieser Eingang ist vom Gehäuse und den
Anschlüssen elektrisch isoliert und kann über eine externe
Gleichspannungsquelle oder den Gleichstrom-Eingang/-Ausgang an den Pins 9
(DC+) und 10 (Masse) mit Strom versorgt werden.
4 Digitaler Eingang 1
Optokoppler-Kathode (-)
5 Digitaler Eingang 2
Optokoppler-Anode (+)
Optogekoppelter Eingang 2. Siehe oben.
6 Digitaler Eingang 2
Optokoppler-Kathode (-)
7 RS-485-A (nicht
invertierend)
Eine Halbduplex-Schnittstelle (RS-485) zum Steuern von Zusatzausrüstung.
8 RS-485-B (invertierend)
9 Stromausgang DC+ Über diesen Ausgang werden der Optokoppler und sonstige Ausrüstung
betrieben. Die Ausgangsspannung beträgt 3,0 V. Die maximale Stromstärke
des DC-Ausgangs liegt bei 100 mA.
10 GND Masseanschluss
LED Farbe Beschreibung
Netzwerk Grün Konstant bei Netzwerkverbindung mit 100 Mbit/s. Blinkt bei Netzwerkaktivität.
Gelb Konstant bei Netzwerkverbindung mit 10 Mbit/s. Blinkt bei Netzwerkaktivität.
Leuchtet
nicht
Keine Verbindung.
Status Grün Leuchtet bei normalem Betrieb konstant grün. Hinweis: Die Status-Anzeige kann so
konfiguriert werden, dass sie bei normalem Betrieb nicht leuchtet oder nur dann aufblinkt,
wenn auf die Kamera zugegriffen wird. Nähere Informationen dazu finden Sie in der Online-
Hilfe. Wählen Sie dazu Setup > System Options (Systemoptionen) > LED settings (LED-
Einstellungen.
Gelb Leuchtet konstant beim Start und beim Wiederherstellen der Werkseinstellungen bzw. von
vorherigen Einstellungen.
Rot Blinkt langsam bei Aktualisierungsfehler.
Betrieb Grün Normalbetrieb.
Gelb Blinkt grün/gelb bei Firmware-Aktualisierung.
Masse DC+
Pins 1 und 2: 7–24 V Gleichspannung
Pins 2 und 3: 10–24 V Wechselspannung
AC AC
1
2
3
