Baelz Automatic BA 375-E42 - 8 Spare Parts

BA_375-E42_01_DEF_MJ_4419
29 | 32W. Baelz & Sohn GmbH & Co. · Koepffstrasse 5 · 74076 Heilbronn · Germany · www.baelz.de Seite | Page
Motorized Rotary Actuator baelz 375-E42

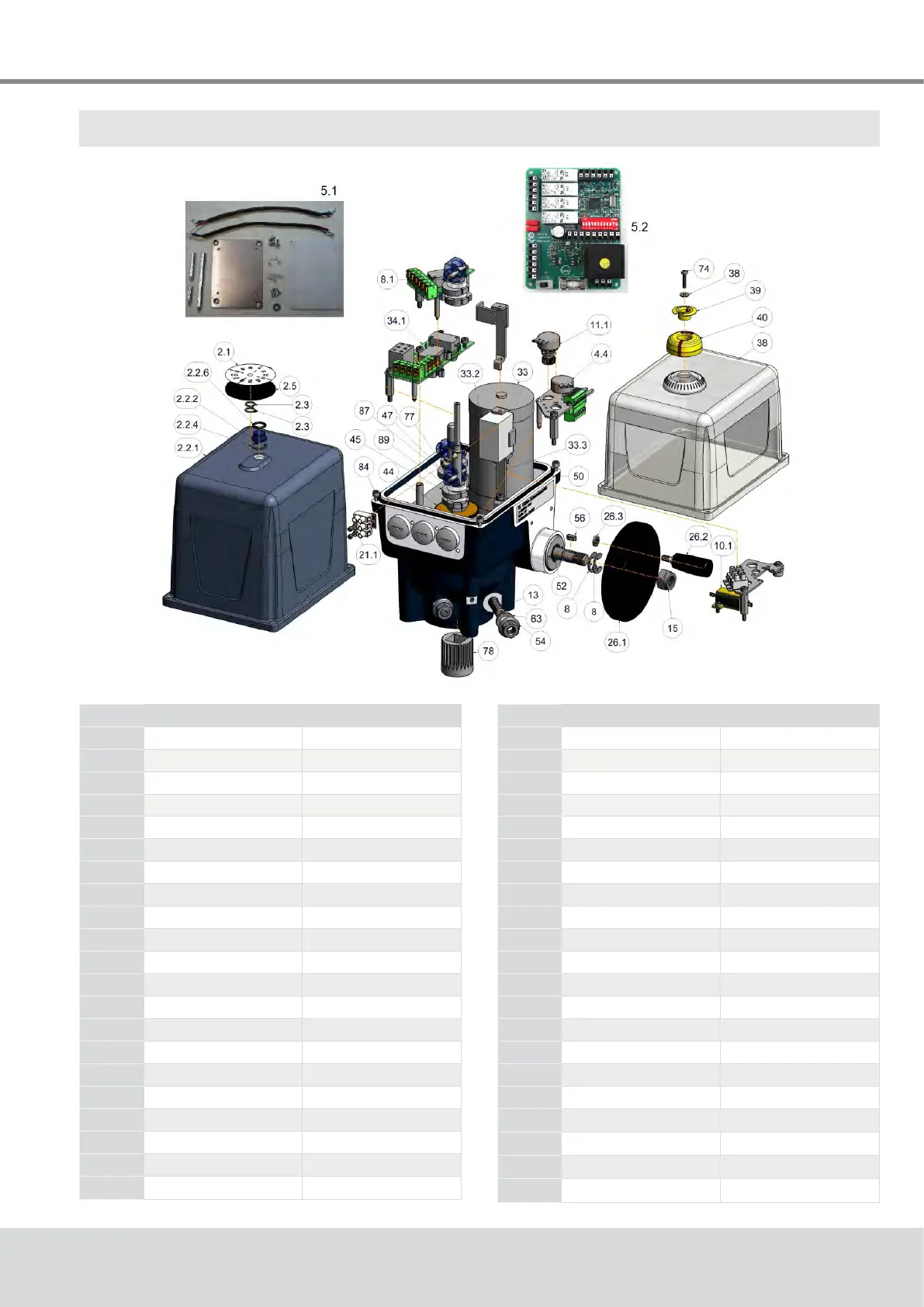

8. SPARE PARTS
Pos. Bezeichnung Spare Part
2.1 Drehwinkelskala turn gauge
2.2.1 Aluminiumhaube aluminium cover
2.2.2 Sichtfenster inspection glass
2.2.4 Sicherungsring circlip
2.2.6 O-Ring O-seal
2.3 Sicherungsring circlip
2.5 Stellungsanzeiger position indicator
4.4 Potentiometer potentiometer
5.1 Einbauteile 7020A ttingkit
5.2 Stellungsregler 7020A positioner 7020A
8 Sicherungsscheibe circlip
8.1 Zusatzschalter additional switches
10.1 Heizung heater
11.1 Zusatzpotentiometer additional potentiometer
13 Gewindestift setscrew
15 Sechskantmutter hex-nut
21.1 Motorklemme 3~ motor terminal 3~
26.1 Handrad handwheel
26.2 Zylindergriff cylindrical handle
26.3 Sechskantmutter hex-nut
33 Motor motor
Pos. Bezeichnung Spare Part
33.2 Kondensator capacitor
33.3 Winkel capacitor bracket
34.1 Schalterplatine switch board
38 Kunststoffhaube plastic cover
39 Schleppzeiger drag indicator
40 Anzeige indicator
44 Zahnrad gear wheel
45 Schaltnocke cam
47 Bolzen bolt
50 O-Ring O-seal
52 Dichtring seal ring
54 Sechskantmutter hex-nut
56 Passfeder feather key
63 Federring split washer
74 Linsenschraube pan head screw
77 Exzenter eccentric
78 Kupplung coupling
83 Scheibe washer
84 Zylinderschraube socket head screw
87 Passscheibe shim ring
89 Scheibe ring
