PA408
10
www.baumer.com

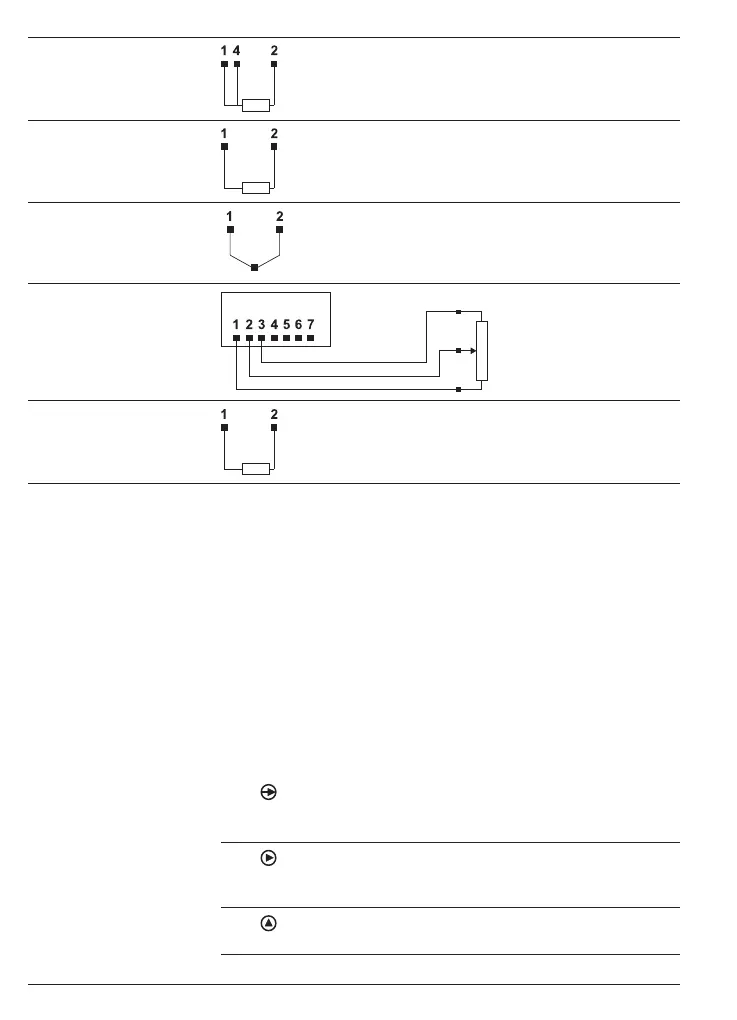

Eingang Pt100
Pt100
Eingang Pt1000
Pt1000
Eingang
Thermoelement
Thermoelement
-
+
Eingang
Potentiometer
PotentiometerProzessanzeige
Eingang
Widerstand 10kΩ
R 10k
4 Bedienerebene - Programmierebene
Bedienerebene
Das Gerät befindet sich nach dem Einschalten der Betriebsspannung
automatisch in der Bedienerebene. Es wird der aktuelle Wert (Ist-
wert) angezeigt. Die beiden Grenzwerte können angezeigt oder ge-
ändert werden.
Programmierebene
Der Programmiermodus erlaubt die vollständige Konfiguration der
Prozessanzeige. Sie ist in 3 Module unterteilt:
- INP Konfiguration Eingangssignal
- dSP Konfiguration der Anzeige
- SEtP Konfiguration der Grenzwertausgänge
Tastenfunktion
Taste
Dient zum Einstieg in die Programmierebene, dem Konfigurations-
modul und zur Auswahl der Programmierzeile.
Taste
Dient zur Auswahl des Konfigurationsmoduls, der Funktions- und
Dekadenauswahl.
Taste
Dient zum inkrementieren (hochzählen) der angewählte Dekade.
