PA408
www.baumer.com
45

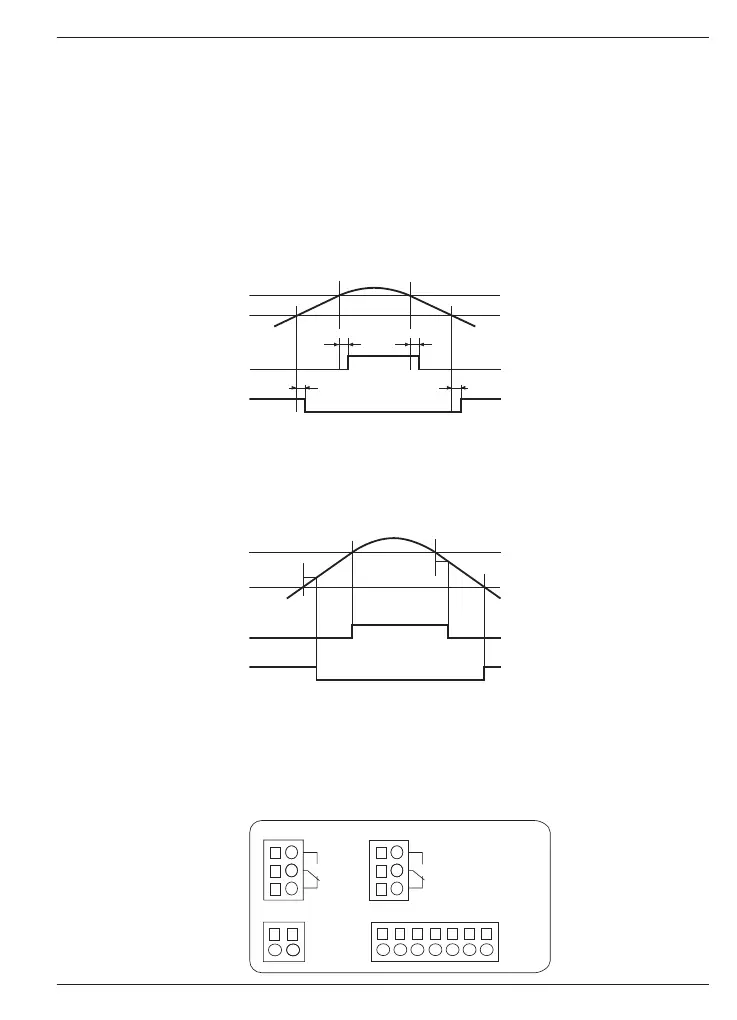

2.3 Sorties seuils
L’indicateur dispose en option de 2 seuils avec sorties relais. L’activation
des sorties est programmable en mode HIGH, c’est-à-dire lorsque la va-
leur affichée passe le seuil dans le sens croissant ou en mode LOW, c’est-
à-dire lorsque la valeur affichée passe le seuil dans le sens décroissant.
Les seuils peuvent être programmés avec un retard temporisé ou une hy-
stérésis.
Action retardée par temporisation
Le retard temporisé agit de part et d’autre du seuil quand la valeur
d’affichage passe par celui-ci dans le sens croissant ou décroissant.
Ce retard est programmable en secondes de 0 à 99,9.
RetardRetard
RetardRetard
Relais 1 =
HIGH
Relais 2 =
LOW
Seuil 1
Seuil 2
Hystérésis asymétrique
L’activation de la sortie est immédiate lorsque la valeur d’affichage
passe par le seuil; par contre la désactivation de la sortie est effec-
tuée après la bande d’hystérésis programmée en unités d’affichage
de 0 à 9999.
Hystérésis
Hystérésis
Relais 1 =
HIGH
Relais 2 =
LOW
Seuil 1
Seuil 2
3 Raccorder l‘appareil
Dans ce chapitre sont présentés les connecteurs de raccordement
ainsi que des exemples de raccordements.
3.1 Connecteurs de raccordements
$OLPHQWDWLRQ
(QWUpHV
6RUWLHUHODLV6RUWLHUHODLV
