PA408
www.baumer.com
5

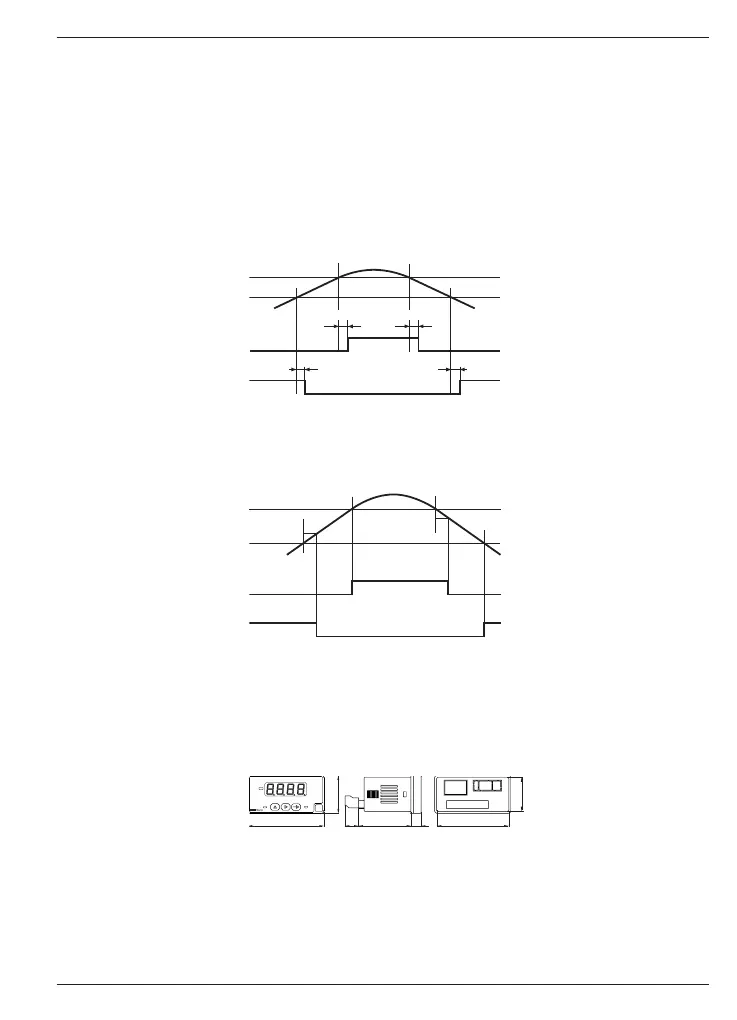

2.3 Grenzwertausgänge
Das Gerät verfügt über 2 Relais Grenzwertausgänge. Per Program-
mierung HIGH oder LOW kann bestimmt werden ob die Ausgänge
bei Anzeigewert ≥ oder ≤ Grenzwert aktiv geschaltet werden.
Die Ausgänge können mit einer Zeitverzögerung oder mit einer Hy-
sterese programmiert werden.
Zeitverzögerung der Grenzwertausgänge
Die Zeitverzögerung ist von 0 bis 99,9 s programmierbar.
Diese wirkt sowohl beim Ein- und beim Ausschalten der Grenzwert-
ausgänge.
VerzögerungVerzögerung
VerzögerungVerzögerung
Relais 1 =
HIGH
Relais 2 =
LOW
Grenzwert 1
Grenzwert 2
Asymmetrische Hysterese
Die Hysterese wird in Anzeige-Einheiten von 0 bis 9999 program-
miert. Diese wirkt nur beim Ausschalten der Grenzwertausgänge.
Hysterese
Hysterese
Relais 1 =
HIGH
Relais 2 =
LOW
Grenzwert 1
Grenzwert 2
3 Gerät anschliessen
In diesem Kapitel werden zuerst die Anschlussbelegung sowie einige
Anschlussbeispiele vorgestellt.
3.1 Anschlussbelegung
