PA408
www.baumer.com
51
Mode opératoire
1. Appuyer sur la touche , le message [Pro] s‘affiche pour indiquer
l‘entrée en mode programmation. Un nouvel appui permet
d‘accéder aux modules à configurer.
2. Sélectionner à l’aide de la touche
le module à programmer,
l’identification des différents modules est faite par un nom. (InP,
dSP, Set)
3. Valider par la touche
le module sélectionné et programmer les
différentes lignes à l’aide des touches , et . Après la pro-
grammation d‘un module, l‘indicateur mémorise les modifications
en affichant le message [Stor] pendant la sauvegarde, et quitte
automatiquement le mode programmation.
4. Programmer s‘il y a lieu les autres modules.

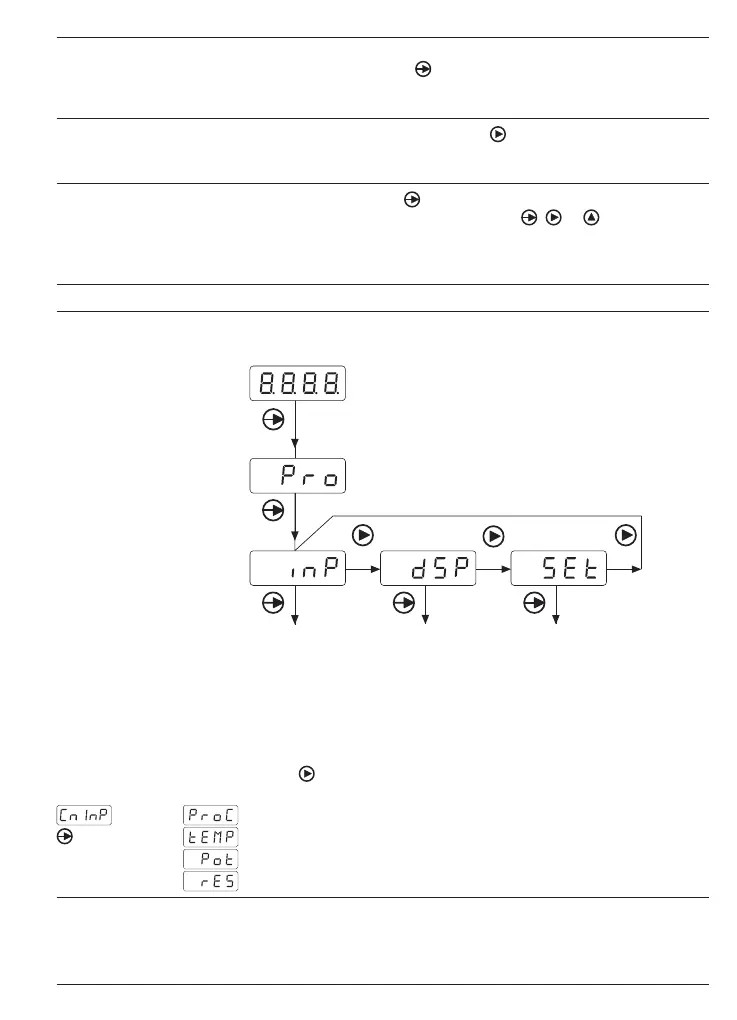

Synoptique des modules de configuration
Configuration du
signal d'entrée
Configuration de
l'affichage
Configuration des
seuils
Le module SEt n‘apparaît que si l‘appareil est équipé de l‘option sor-
ties seuils.
4.1 Configuration de l‘entrée
La première étape du module permet de sélectionner à l’aide de la
touche
l’un des différents sous-modules de configuration ProC,
tEMP, Pot ou rES.
Entrée signaux Process ou tension 200 VDC
Entrée thermocouple, Pt 100, Pt1000
Entrée potentiomètre
Entrée résistance
