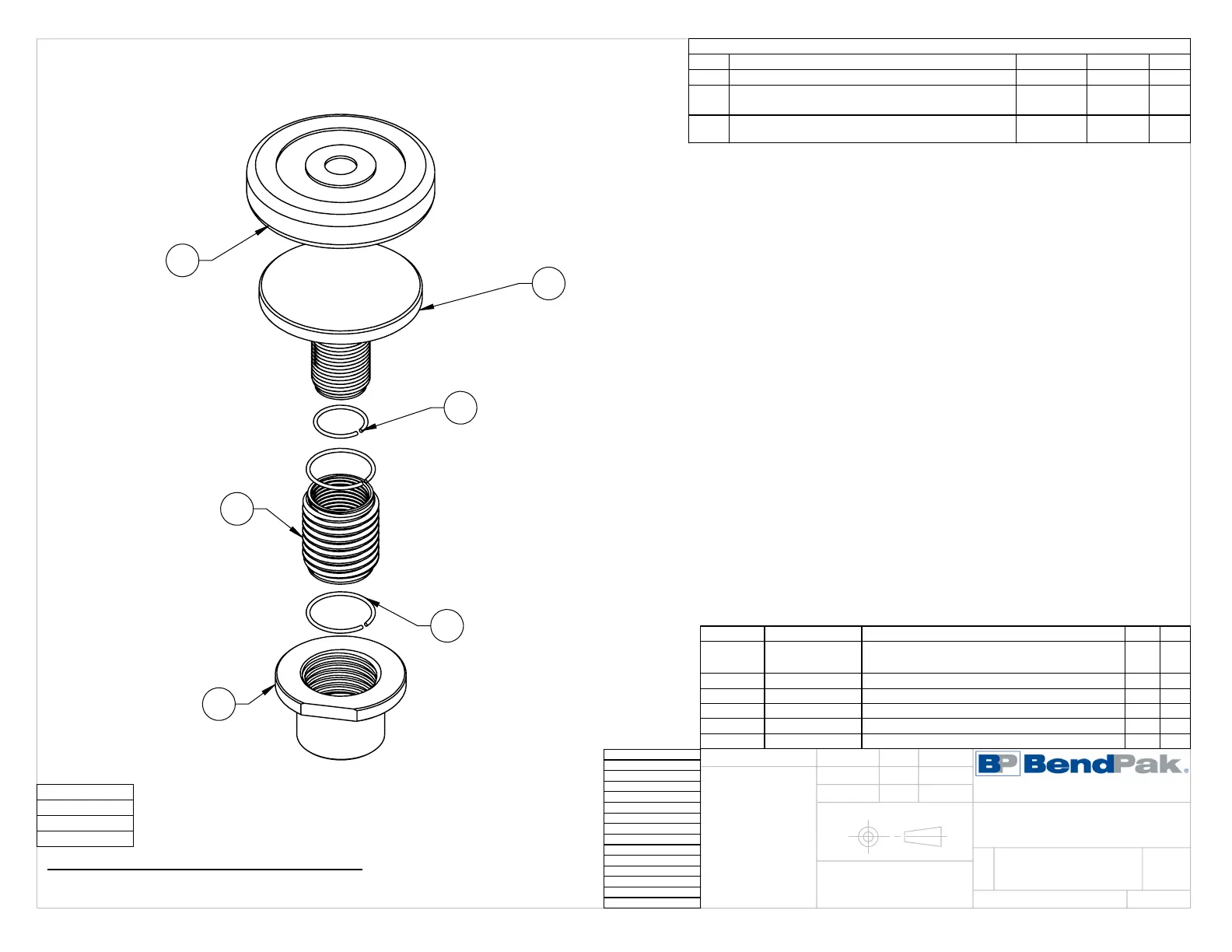

DIMENSIONS ARE IN MM
3
4
1
6
2
5
REVISION
REV
DESCRIPTION
DATE
EDITED BY
ECO#
F
UPDATED BOM REVISION
09/21/2016
DB
00780
G
G-001
UPDATED BOM REVISION
UPDATED NEXT ASSEMBLY
02/05/2018
05/14/2018
TS
TM
00922
00946
H
H-001
UPDATED BOM REVISION
UPDATED NEXT ASSEMBLIES
05/30/2018
06/25/2018
TM
TM
00953
00964
WHERE USED
10AP SERIES
XPR-9 SERIES
XPR-10 SERIES
ITEM NO.
PART NUMBER
DESCRIPTION
QTY
REV
1 5715017
ROUND LIFT PAD ADAPTER POLYURETHANE
PAD
1
E
2 5540025
S RING Ø35mm
1
--
3 5746692
INNER SCREW
1
C
4 5540026
S RING Ø45mm
2
--
5 5746693
ROUND LIFT PAD SCREW ADAPTOR
1
D
6 5601001
ROUND LIFT PAD ADAPTOR WELDMENT
1
D
NEXT ASSEMBLY
5250037
5250083
5250084
5250087
5250088
5250089
5250203
5250236
5250252
5250296
5250299
5250312
5250313
5250329
SHEET 1 OF 1
REV
DWG. NO.
A
SIZE
TITLE:
NAME
DATE
CHECKED
DRAWN
H
1645 LEMONWOOD DR.
SANTA PAULA, CA 93060
PROPRIETARY AND CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS
THE SOLE PROPERTY OF
BENDPAK INC.
ANY
REPRODUCTION IN PART OR AS A WHOLE WITHOUT
THE WRITTEN PERMISSION OF
BENDPAK INC.
IS
PROHIBITED.
NOTE: UNLESS OTHERWISE SPECIFIED
.
CHY
5215704
ROUND ADJUSTABLE LIFT
PAD ASSEMBLY
06/14/2015
DO NOT SCALE DRAWING
1:3
SCALE:
THIRD ANGLE PROJECTION
CA
06/29/2018
SEE SHIPPING INSTRUCTIONS FOR FINAL PACKAGING
1.
ASSEMBLE ITEMS AS SHOWN
2.
