Berges ACM D2 - Dimensional Data (0.37-5.5 kW)

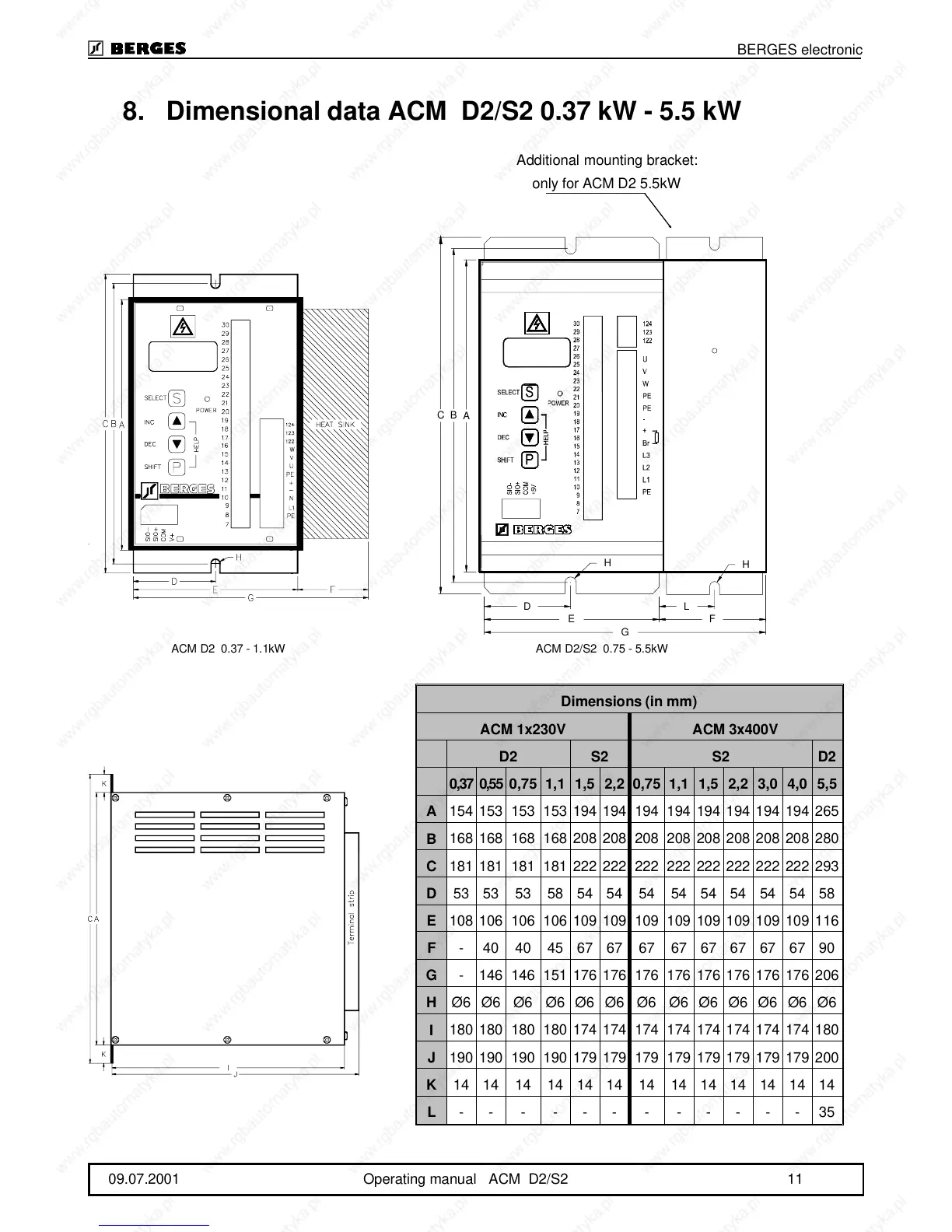

8.Dimensional data ACM D2/S2 0.37 kW - 5.5 kW
Additional mounting bracket:
only for ACM D2 5.5kW
Dimensions (in mm)
ACM 1x230V ACM 3x400V
D2 S2 S2 D2
0,370,550,751,11,52,20,751,11,52,23,04,05,5
A
154153153153194194194194194194194194265
B
168168168168208208208208208208208208280
C
181181181181222222222222222222222222293
D
5353 53 585454 54 545454545458
E
108106106106109109109109109109109109116
F
-404045676767676767676790
G
- 146146151176176176176176176176176206
H
Ø6Ø6Ø6Ø6Ø6Ø6Ø6Ø6Ø6Ø6Ø6Ø6Ø6
I
180180180180174174174174174174174174180
J
190190190190179179179179179179179179200
K
1414 14 141414 14 141414141414
L
------------35
ACM D2 0.37 - 1.1kW
C B
A
F
G
L
E
D
H
H
ACM D2/S2 0.75 - 5.5kW
BERGES electronic
09.07.2001 Operating manual ACM D2/S2 11
