Berges ACM D2 - Dimensional Data (7.5-22.0 kW)

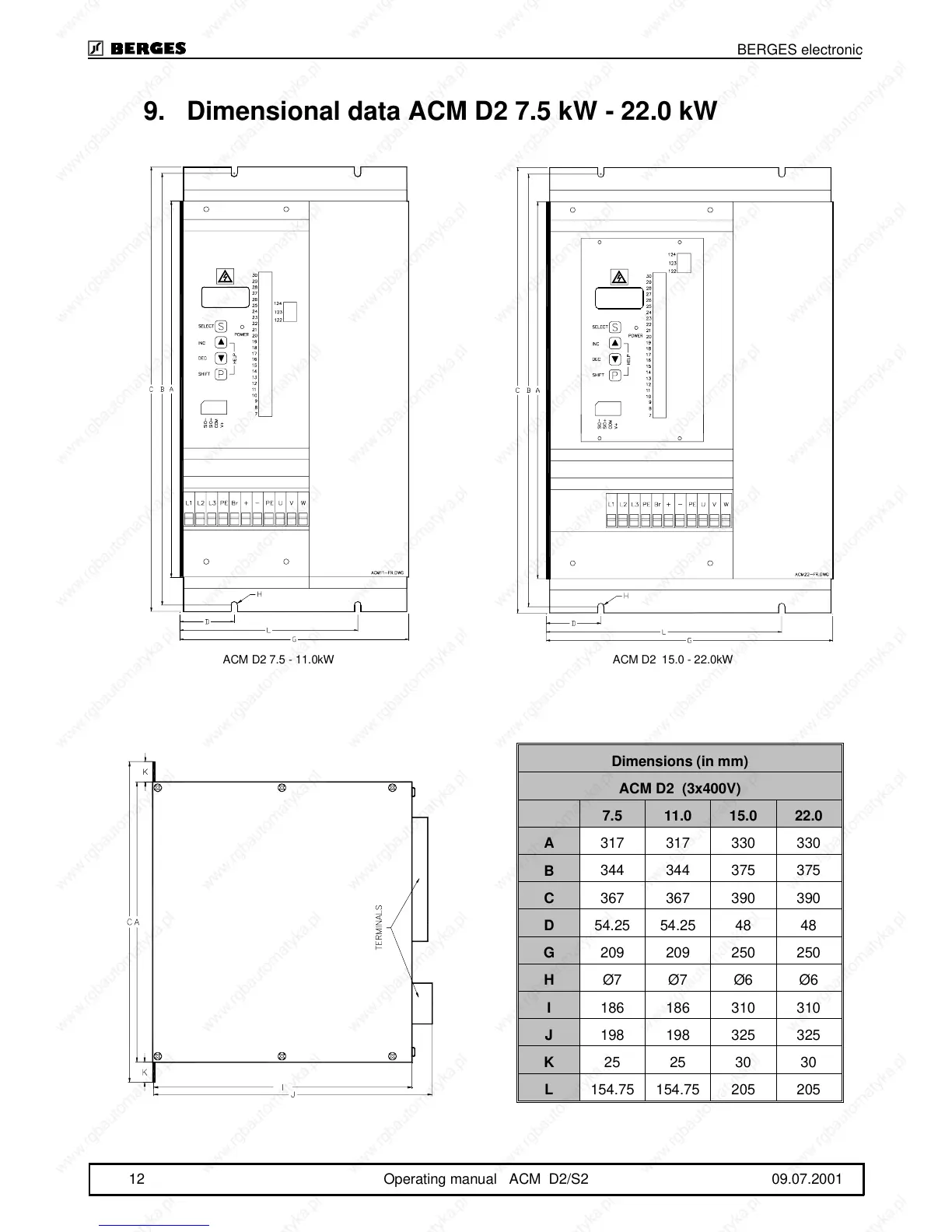

9.Dimensional data ACM D2 7.5 kW - 22.0 kW
Dimensions (in mm)
ACM D2 (3x400V)
7.5 11.0 15.0 22.0
A
317 317 330 330
B
344 344 375 375
C
367 367 390 390
D
54.25 54.25 48 48
G
209 209 250 250
H
Ø7 Ø7 Ø6 Ø6
I
186 186 310 310
J
198 198 325 325
K
25 25 30 30
L
154.75 154.75 205 205
