BigRep STUDIO 8 Betrieb und Umrüsten des Extruders
39
Abb. 8-3: Hot-End
Aufbau Extruder
Extruder austauschen
Sicherheitshinweise
Vorbereitung
Fahren Sie den Extruder falls nötig mittels Interface in eine Position, die einen
problemlosen Ausbau des Extruder ermöglicht.
Entfernen Sie eventuell vorhandene Filamentreste aus dem Extruder.
& Kap. 8.1 Filament wechseln
Lassen Sie den Extruder abkühlen.
a Spannhebel Filamentförderung T1
b Filamentführung (2 St.)
c Befestigungsschraube
d Stellrad T1
e Düse T1
f Düse T0
g Stellrad T0
h Spannhebel Filamentförderung T0
i Zentriersti (2 St.)
k Elektr. Steckverbindung (3 St.)
a
b
c
d
e
f
g
h
i
k
Niemals die Steckverbindungen (k) lösen, solange das Gerät unter Spannung
steht. Ebenfalls nie die Spannungsversorgung einschalten, wenn die Steck-
verbindungen nicht mit dem Extruder verbunden sind.
Solange der Hauptschalter (S) auf On gestellt ist, müssen die Steckverbin-
dungen (k) mit den Extruder verbunden sein!
Nach dem Druck ist die Düse heiß. Verbrennungsgefahr! Lassen Sie die Düse
vollständig abkühlen, bevor Sie den Extruder ausbauen!
VORSICHT – Verbrennungsgefahr

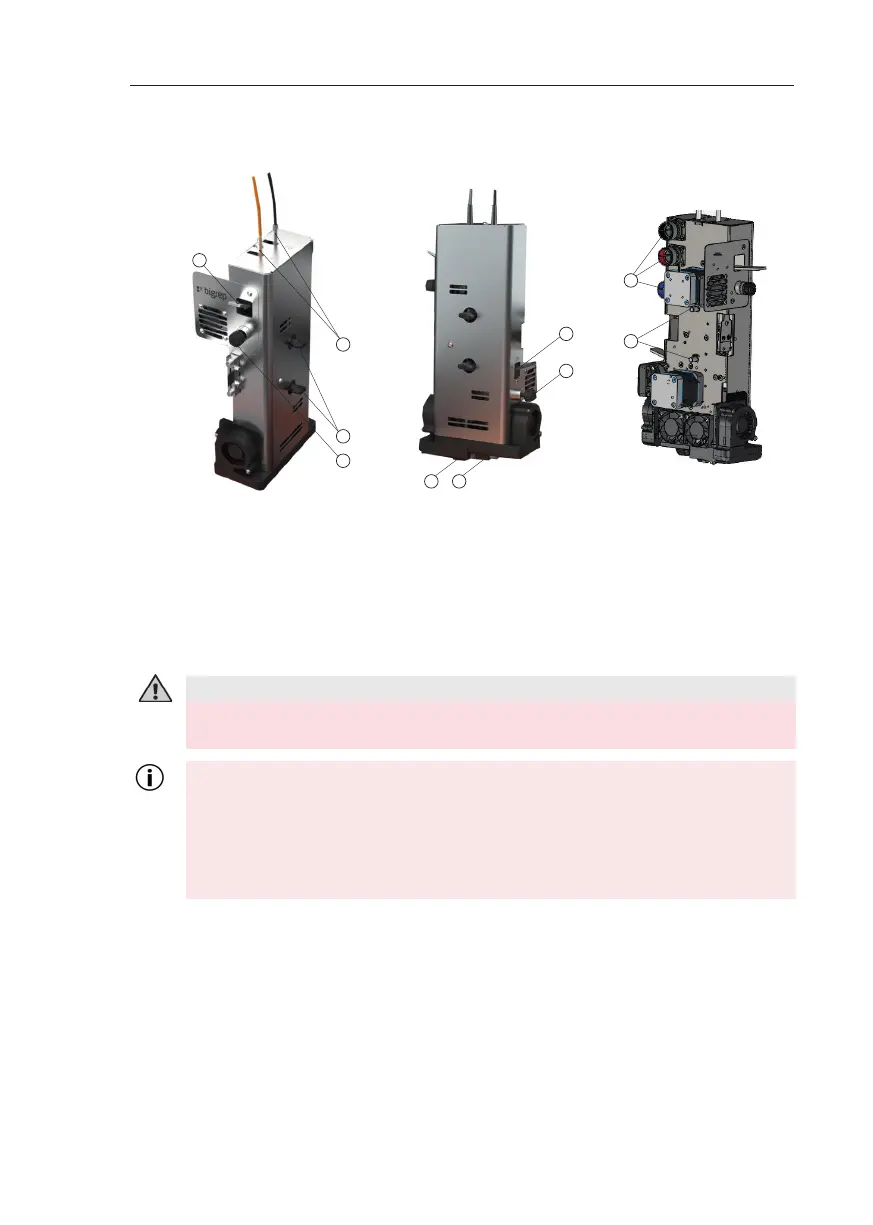

Abb. 8-4: Aufbau Extruder
