Ausbau Extruder
1. Schalten Sie den Hauptschalter (S) am Schaltschrank an der Maschinenrück-
seite auf O .
2. Entfernen Sie die drei elektrischen Steckverbindungen (k) an der Extruder-
rückseite: Drehen Sie hierfür den inneren Ring solange im Uhrzeigersinn, bis
sich der Stecker vom Extruder löst. Es empfiehlt sich, die Stecker von oben
beginnend an zu lösen.
3. Lösen Sie die beiden Befestigungsschraube (c) durch Drehen gegen den Uhr-
zeigersinn. Halten Sie dabei den Extruder fest in der Hand.
4. Ziehen Sie den Extruder von der Führungsschiene ab.
Einbau Extruder
1. Führen Sie den Extruder waagerecht auf die Extruderhalterung, so dass die
Passsti e in die Zentrierungen passen. (Siehe Abb. 8-5)
2. Ziehen Sie die Befestigungsschraube (c) handfest an, um den
Extruder zu fixieren.
3. Verbinden Sie die elektrischen Steckverbindungen an der Ext-
ruderrückseite. Benutzen Sie den Farbcode, um die zusammen-
gehörenden Steckverbindungen zu identifizieren. Es empfiehlt
sich, mit dem unteren Anschluss zu beginnen und sich nach
oben arbeiten.
Die Steckverbindungen sind durch einen Pfeil gekennzeichnet.
Zum Verbinden von Stecker und Anschluss müssen die Pfeile
aufeinander zeigend ausgerichtet sein. (Abb. 8-6)

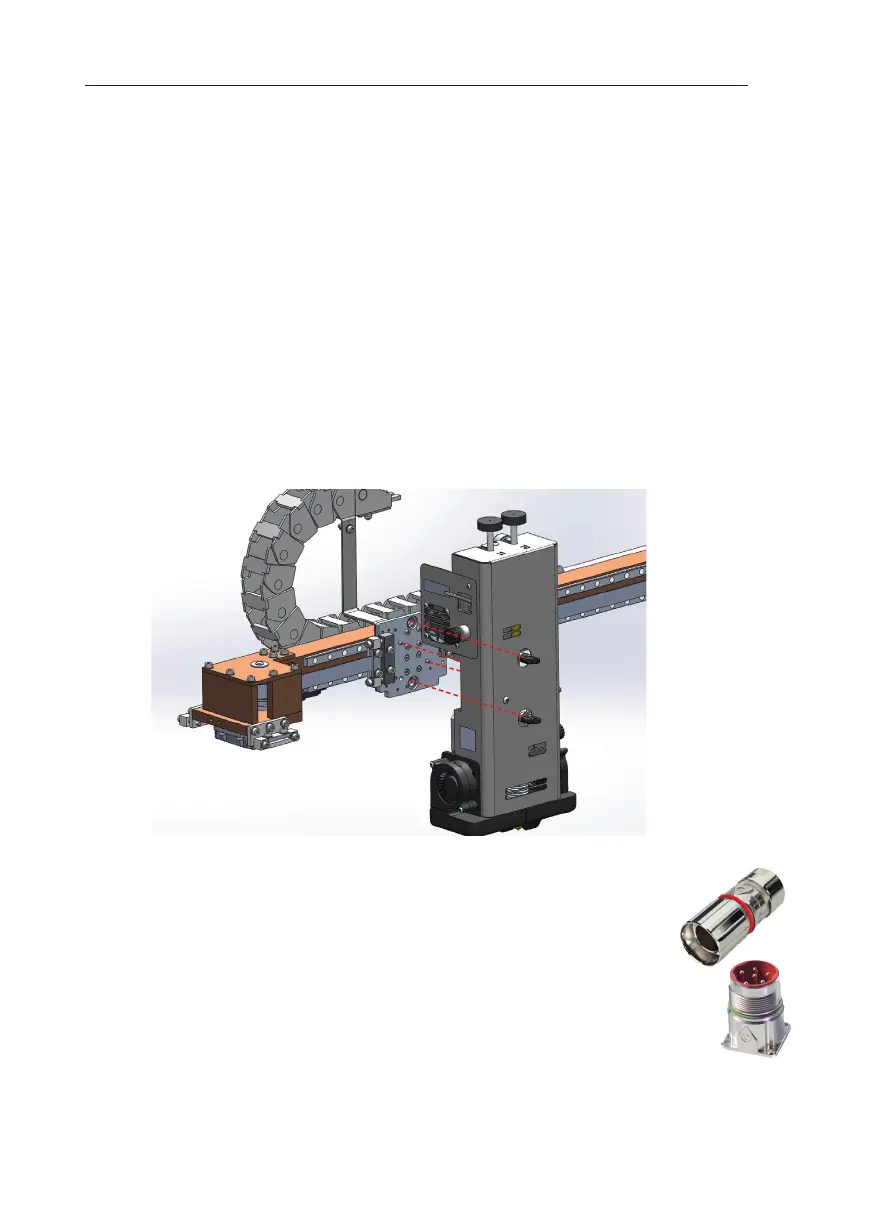

Abb. 7-6: Einbau Extruder
Abb. 8-5 Einbau Extruder
Abb. 8-6: Steckverbindung
