19
Assemblage du Four
Installation

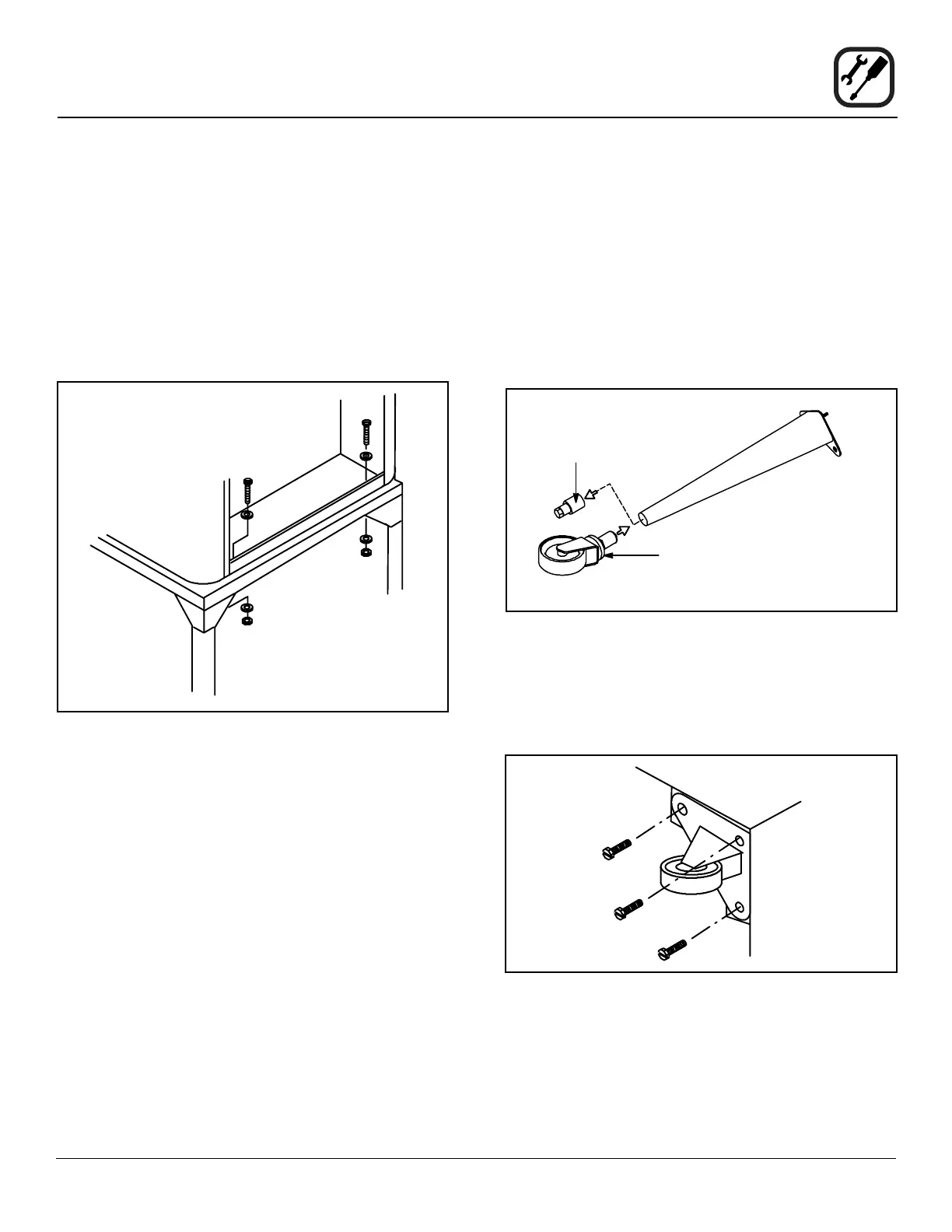

FIXATION DU SOCLE
1. Placer le four sur le socle. Le centrer sur le bâti.
2. Retirer le panneau droit du four.
3. Aligner les trous au fond du four avec les trous dans
le socle.
4. Fixer avec les boulons, rondelles et écrous comme
illustré.
5. Replacer le panneau latéral.
Figure 3
INSTALLATION DE ROULETTES
NOTE: Installer les roulettes à frein sur l’avant du four et
les roulettes sans frein sur l’arrière.
Roulettes pour four simple ou double superposés
1. Fixer les pieds.
2. Desserrer l’écrou de blocage sur chaque bas de pied
réglable. Retirer ces ensembles.
3. Insérer une roulette dans chaque pied comme mon-
tré. Serrer l’écrou de blocage pour xer les roulettes.
Bas de pied
réglable
Ensemble de roulette
Pieds de 64 cm montré
Figure 4
Roulettes bas prole pour double superposés
1. Aligner les trois trous dans la plaque d’assemblage
de chaque roulette, avec les trous dans le fond du
four. Fixer à l’aide de trois boulons de 1/2”.
Figure 5
