28
Remplacement de Pieces
Entretien
COMPOSANTS ELECTRIQUES
1. Fermer l’arrivée principale du courant au four.
2. Retirer les composants du panneau et écarter le
câblage.
3. Réinstaller les composants.
COMBINAISON CONTROLE DU GAZ
NOTE: Pour les modèles à gaz seulement
1. Fermer les arrivées de gaz et d’électricité au four.
2. Retirer les connexions électriques.
3. Retirer la connexion de gaz en avant de et derrière la
combinaison de contrôle.
4. Retirer le conduit pilote, remplacer, réinstaller et ré-
gler. Vérier pour fuites de gaz.
ENLEVEMENT DE BRULEUR
NOTE: Pour les modèles à gaz seulement
1. Fermer les arrivées de gaz et d’électricité.
2. Retirer le couvercle de combustion
3. Retirer la connexion de gaz, etc..
4. Retirer les vis du support de montage du brûleur.
5. Retirer le brûleur de la chambre de combustion.
6. Remplacer le brûleur pilote si nécessaire. Installer le
brûleur.
COMPOSANTS DU COMPARTIMENT DE CONTROLE
1. Fermer l’arrivée d’électricité.
2. Retirer le couvercle de combustion.
3. Retirer le couvercle du compartiment de contrôle.
4. Sortir le panneau de contrôle.
5. Remplacer et réparer le composant respectif.
6. Installer le panneau, le couvercle du compartiment de
contrôle et le couvercle de combustion.

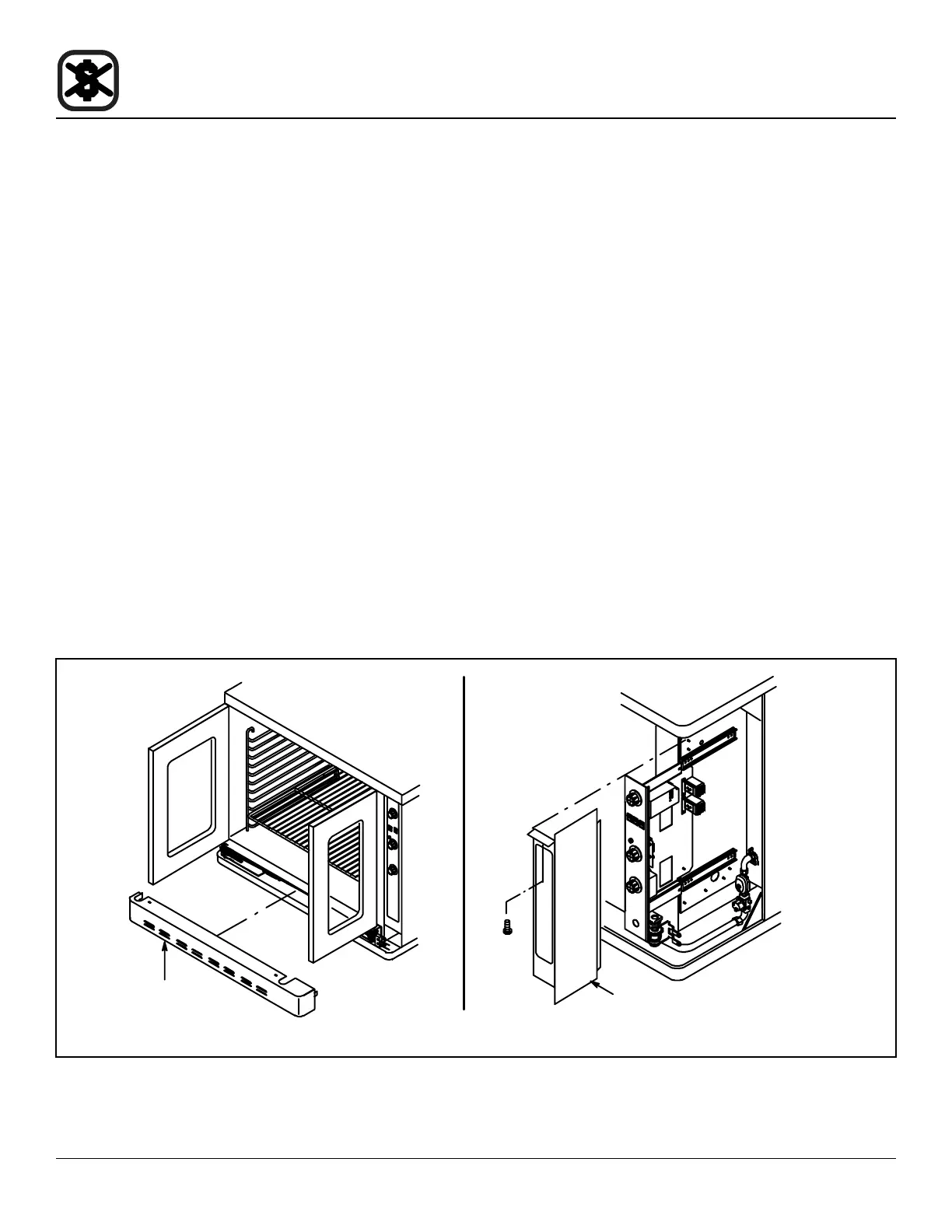

Couvercle de
Combustion
Couvercle du Contrôle
DFG-100-ES montré
Figure 14
