42
Ersetzen von Teilen
Wartung
ELEKTRISCHE BESTANDTEILE
1. Den Strom-Hauptanschluß des Ofens abstellen.
2. Die Bestandteile von der Bedienungstafel entfernen
und die Verdrahtung auf die Seite legen.
3. Die Bestandteile wieder einbauen.
GASSTEUERUNGS-KOMBINATION
NOTE: Nur für Gasmodelle
1. Den Gas- und Stromanschluß des Ofens abstellen.
2. Den elektrischen Anschluß entfernen.
3. Den Gasanschluß vor und hinter der Steuerungskom-
bination entfernen.
4. Die Sparbrennerleitung entfernen, ersetzen, wieder
einbauen und einstellen. Auf Dichtheit prüfen.
ENTFERNEN DES BRENNERS
NOTE: Nur für Gasmodelle.
1. Das Gas und den Strom zum Gerät abstellen.
2. Die Abdeckung der Brennerkammer entfernen.
3. Den Gasanschluß usw. entfernen (siehe oben).
4. Die Schrauben von der Brenner-Befestigungshalter-
ung entfernen.
5. Den Brenner von der Brennerkammer entfernen.
6. Den Sparbrenner bei Bedarf ersetzen. Den Brenner
wieder einbauen.
SCHALTKASTEN-BESTANDTEILE
1. Den Strom abstellen.
2. Die Abdeckung der Brennerkammer entfernen.
3. Die Abdeckung des Schaltkastens entfernen.
4. Die Bedienungstafel herausziehen.
5. Das entsprechende Bestandteil ersetzen oder repa-
rieren.
6. Die Bedienungstafel, die Abdeckung des Schaltkas-
tens und die Abdeckung der Brennerkammer wieder
einbauen.

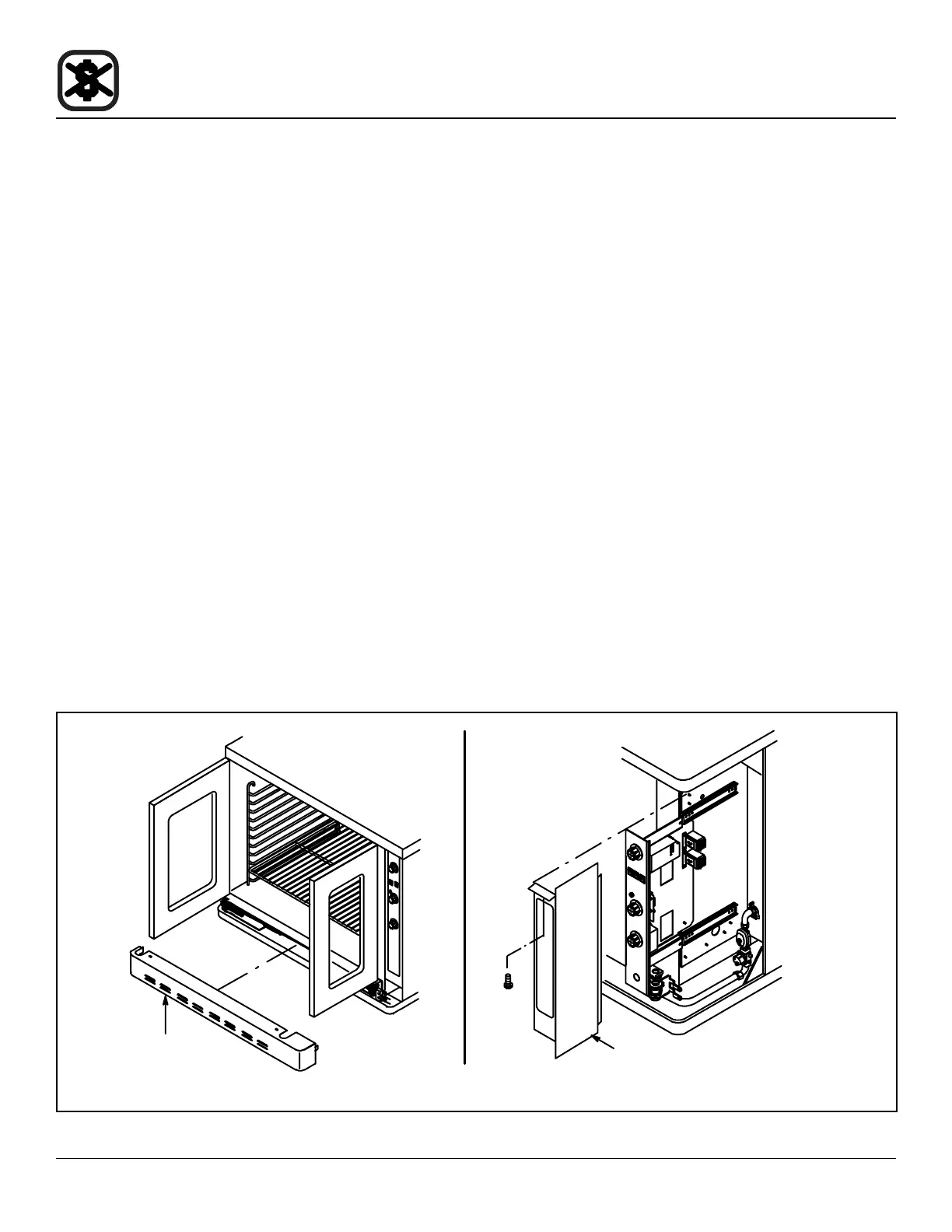

Abdeckung der
Brennerkammer
Abdeckung des Schaltkastens
DFG-100-ES Abgebildet
Figure 14
