Assemblaggio del Forno
Installazione

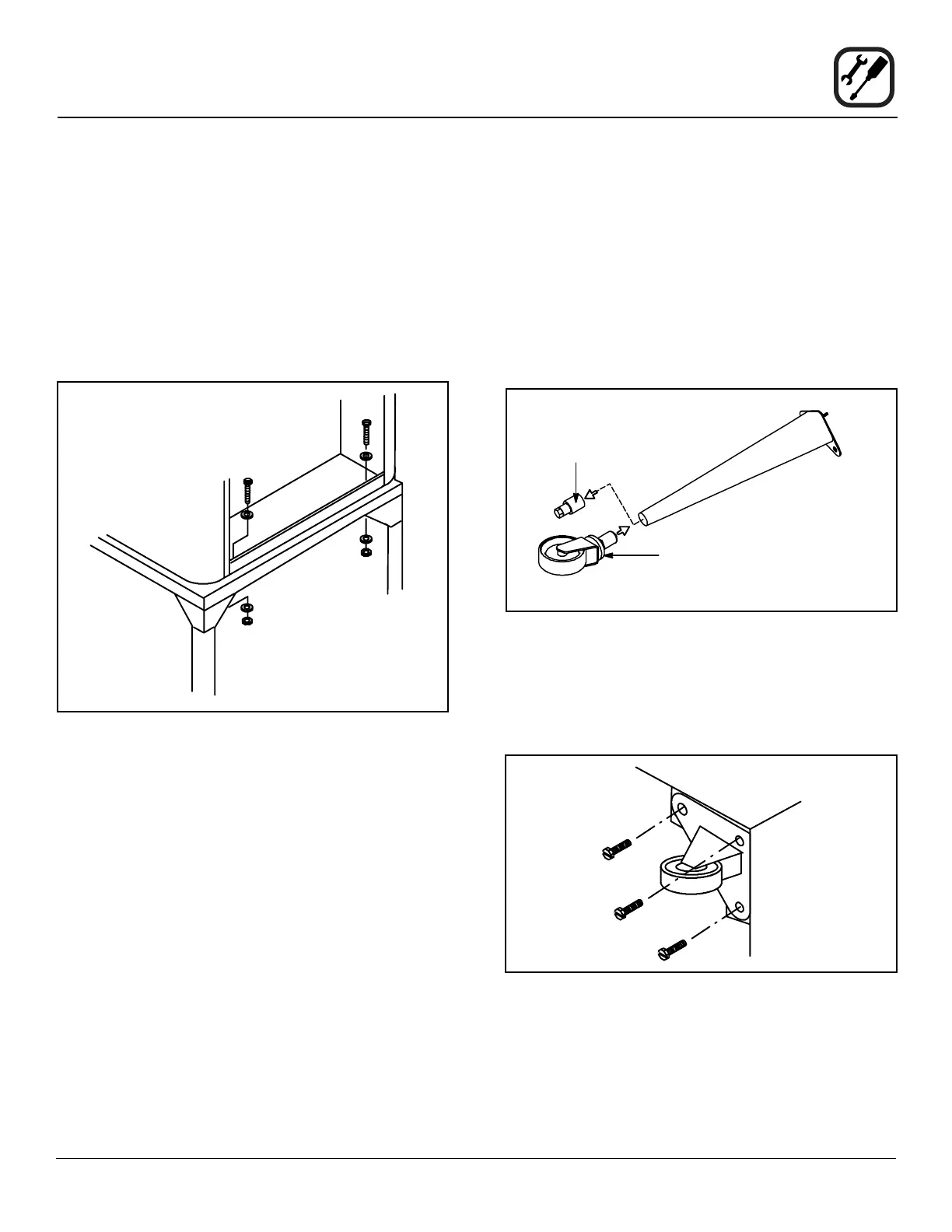

MONTAGGIO DEL SUPPORTO
1. Collocare il forno sul supporto e centrarlo.
2. Togliere il pannello laterale destro del forno.
3. Allineare i fori situati nel fondo del forno con quelli
situati nel supporto.
4. Fissare il forno al supporto utilizzando bulloni, ron-
delle e dadi (ved. illustrazione).
5. Reinserire il pannello laterale.
Figure 3
INSTALLAZIONE DELLE ROTELLE
NOTE: Installare le rotelle provviste di freno sul lato ante-
riore. Installare le altre sul retro.
Rotelle per forni individuali e doppi
1. Montare i piedi.
2. Allentare il controdado dell’inserto di ciascun piede.
Togliere il gruppo del piede.
3. Inserire una rotella in ciascun piede come illustrato
nella gura. Serrare i controdadi per ssare le rotelle.
Inserto del piede
regolabile
Rotella completa
Illustrazione dei piedi di 64 cm
Figure 4
Rotelle a basso prolo per forni doppi
1. Centrare i fori (tre) di ciascuna piastra del gruppo ro-
tella con quelli sul fondo del forno. Fissare le rotelle
con tre bulloni da 1/2”.
Figure 5
