Sostituzione di Componenti
Manutenzione
COMPONENTI ELETTRICI
1. Staccare la presa di alimentazione del forno.
2. Togliere i componenti dal pannello e mettere da parte
i cablaggi.
3. Reinstallare i componenti.
COMBINAZIONE COMANDO A GAS
NOTE: Soltanto nei modelli a gas.
1. Chiudere il gas e scollegare la corrente al forno.
2. Scollegare il cavo dell’alimentazione elettrica.
3. Staccare la presa del gas davanti e dietro la combin-
azione di comando.
4. Togliere il tubo della amma pilota, sostituirlo, rimon-
tarlo ed eseguire le necessarie regolazioni. Vericare
che non vi siano perdite di gas.
RIMOZIONE DEL BRUCIATORE
NOTE: Soltanto nei modelli a gas.
1. Chiudere il gas e staccare l’alimentazione elettrica.
2. Togliere il coperchio della combustione.
3. Staccare la presa del gas, ecc. (ved. sopra).
4. Togliere le viti dalla staa di supporto del bruciatore.
5. Togliere il bruciatore dalla camera di combustione.
6. Se è necessario, sostituire il bruciatore pilota. Instal-
lare il bruciatore.
COMPONENTI DELLO SCOMPARTO DI COMANDO
1. Staccare la corrente dall’interruttore generale.
2. Togliere il coperchio della combustione.
3. Togliere il coperchio dello scomparto di comando.
4. Estrarre il pannello di comando slandolo dalla sua
sede.
5. Sostituire e riparare il componente in questione.
6. Rimontare il pannello, il coperchio dello scomparto di
comando e il coperchio della combustione.

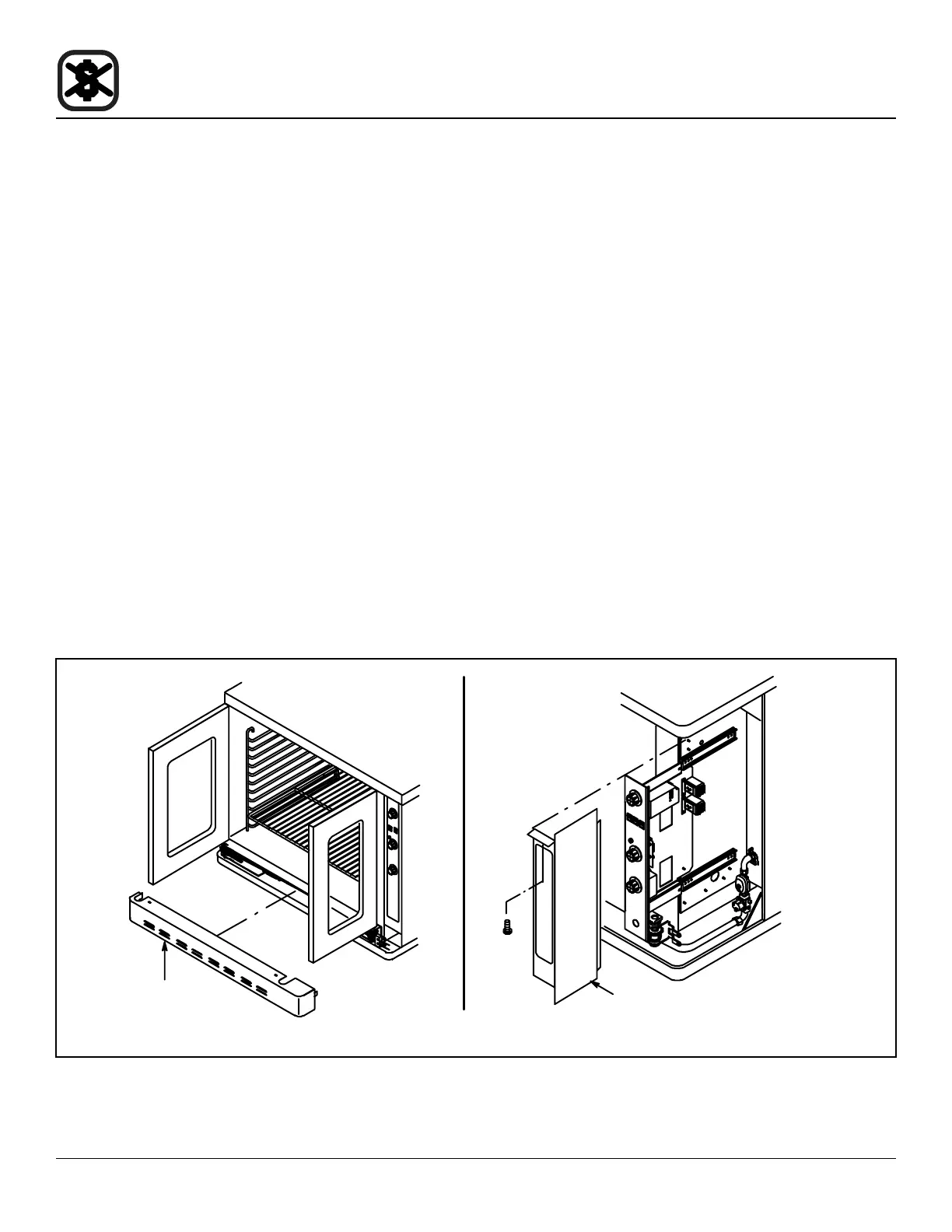

Coperchio
Combustione
Coperchio Comandi
Illustrazione modello DFG-100-3ES
Figure 14
