Conexion de los Servicios
Instalacion
CONEXION DE GAS (SI CORRESPONDE)
Conecte el horno a la tubería de gas con el tipo de gas
adecuado, según los estándares de instalación naciona-
les y locales.
Ajuste del Equipo Para Otros Tipos de Gas
1. Cierre la válvula de gas y desconecte el interruptor
de servicio.
2. Desmonte el bloque de gas por medio de los acop-
ladores.
3. Desmonte el quemador y cambie los inyectores.
4. Instale el quemador y el bloque de gas.
5. Revise para vericar si hay fugas y las conexiones
eléctricas que posiblemente pueden estar sueltas.

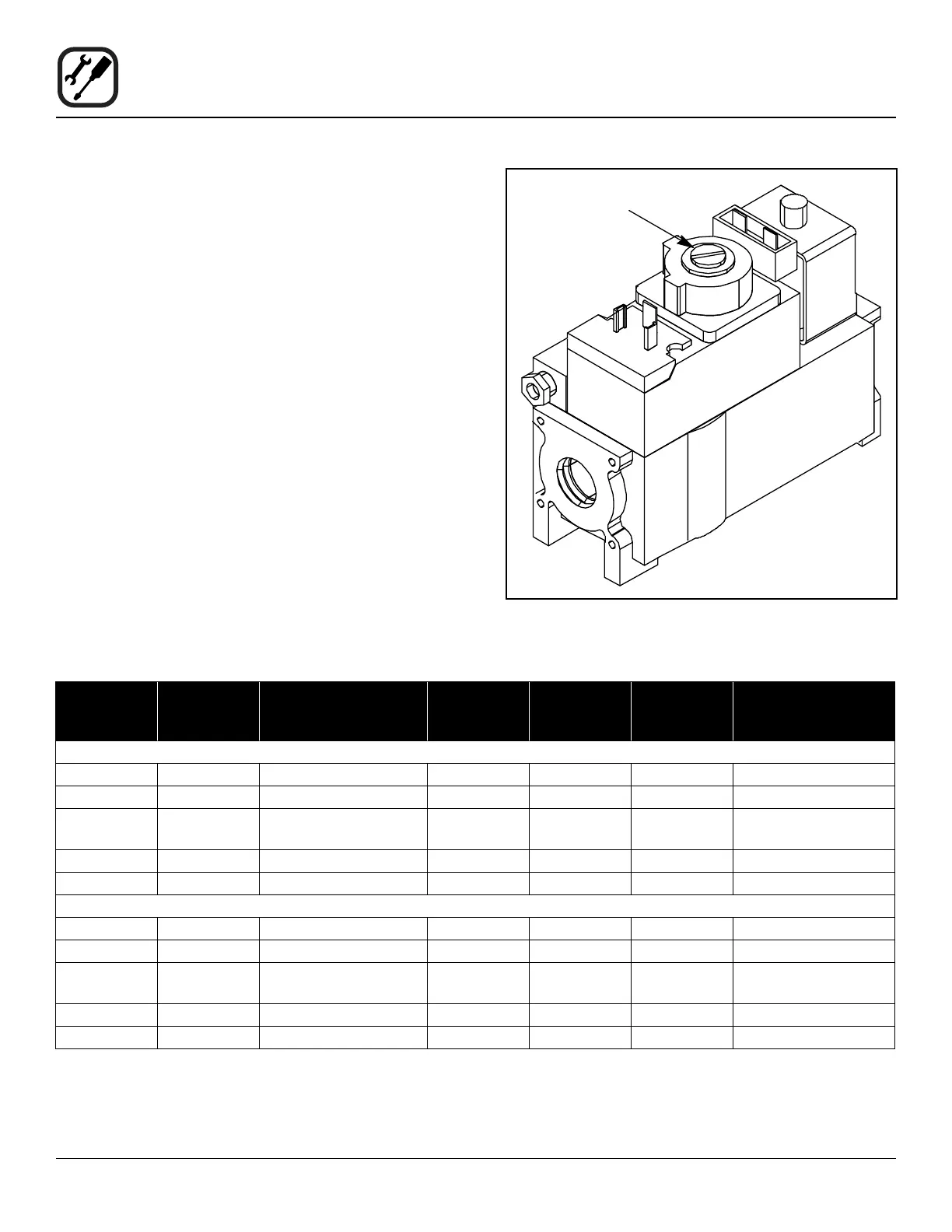

6. Ajuste la presión del gas, si es necesario. Vea la g-
ura.
Ajuste la Presión
del Gas
Figure 9
Tipo de
Gas
Presión de
Entrada,
mbaras
Presión del
Quemador,
mbaras
Diámetro
del inyector,
mm
Abertura
de Aire,
mm
Inyector
del Piloto
mm
Valor de Entrega
Estándar, kW (H
S
)
Zephaire-100G-ES & DFG-100-ES
G25 25 12 1,85 n/a n/a 13.2 Gas natural
G20 20 8.8 1,85 n/a n/a 13.2 Gas natural
G20/G25 20/25 Totally screwed in
pressure regulator
1,85 n/a n/a 13.2 Gas natural
G30 30/50 17 1,12 n/a n/a 12.1 Butano
G31 30/37/50 25 1,12 n/a n/a 12.1 Propano
Zephaire-200G-ES & DFG-200-ES
G25 25 12 1,78 n/a n/a 14.7 Gas natural
G20 20 8.8 1,78 n/a n/a 14.7 Gas natural
G20/G25 20/25 Totally screwed in
pressure regulator
1,78 n/a n/a 14.7 Gas natural
G30 30/50 17 1,02 n/a n/a 13.2 Butano
G31 30/37/50 25 1,02 n/a n/a 13.2 Propano
