70
Cambio de las Partes
Mantenimiento
COMPONENTES ELECTRICOS
1. Desconecte la conexión eléctrica principal que va al
horno.
2. Remueva los componentes del panel y ponga a un
lado el cableado.
3. Vuelva a instalar los componentes.
COMBINACION DEL CONTROL DE GAS
NOTE: Para los modelos a gas solamente.
1. Corte el gas y desconecte la potencia que va al horno.
2. Remueva la conexión eléctrica.
3. Remueva la conexión de gas en la parte delantera y
detrás de la combinación del control.
4. Remueva la tubería del piloto, cámbiela, vuélvala a
instalar y ajústela. Revise para ver si hay fugas de
gas.
REMOCION DEL QUEMADOR
NOTE: Para los modelos a gas solamente.
1. Corte el gas y desconecte la potencia.
2. Remueva la cubierta de la combustión.
3. Remueva la conexión de gas, etc. (vea lo anterior).
4. Remueva los tornillos del puntal de montaje del que-
mador..
5. Remueva el quemador de la cámara de combustión.
6. Cambie el quemador del piloto, si es necesario. In-
stale el quemador.
COMPONENTES DEL COMPARTIMIENTO DE CON-
TROL
1. Desconecte la potencia.
2. Remueva la cubierta de la combustión.
3. Remueva la cubierta del compartimiento de control.
4. Deslice el panel de control hacia afuera.
5. Cambie y repare el componente respectivo.
6. Instale el panel, la cubierta del compartimiento de
control y la cubierta de la combustión.

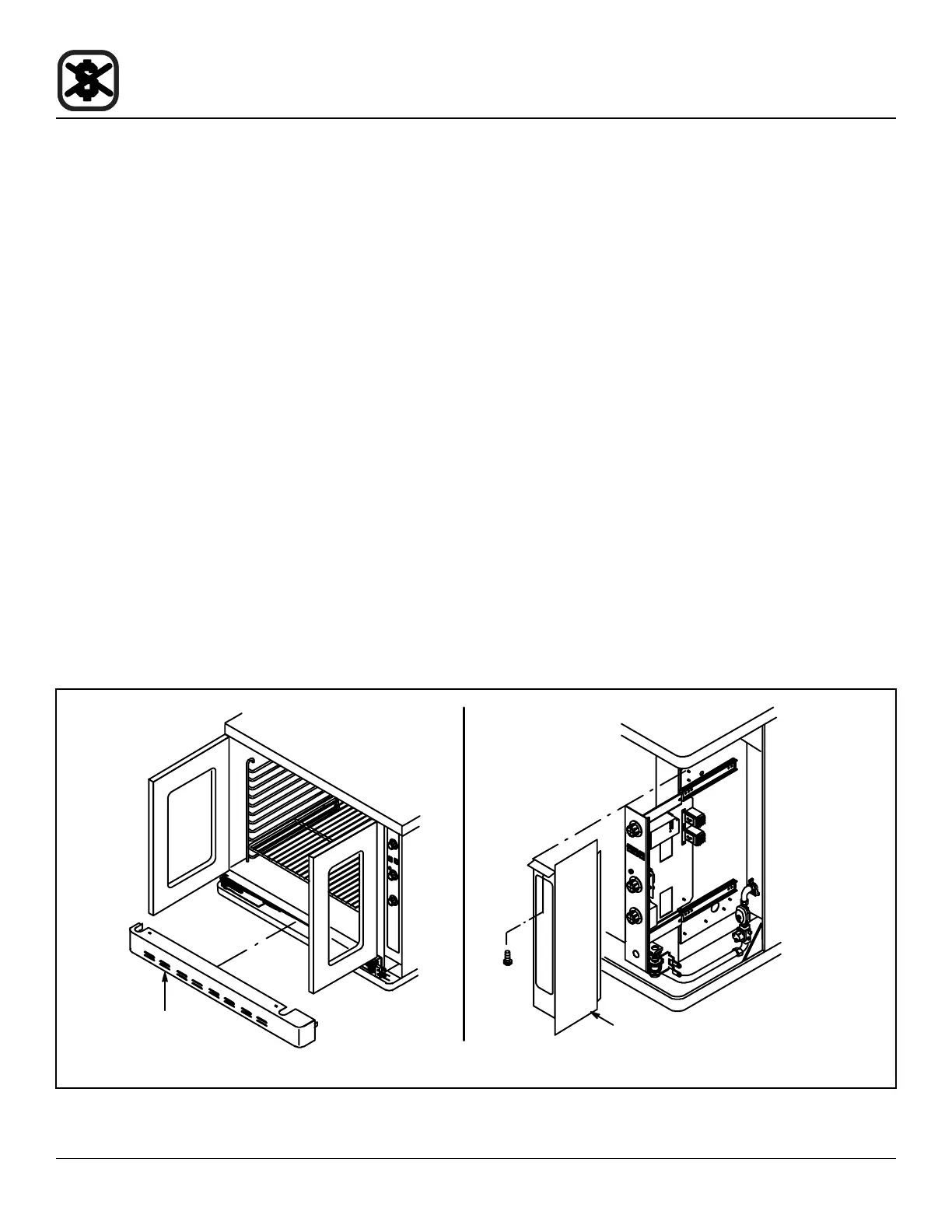

Cubierta de la
Combustión
Cubierta del Control
Se Muestra el DFG-100-ES
Figure 14
