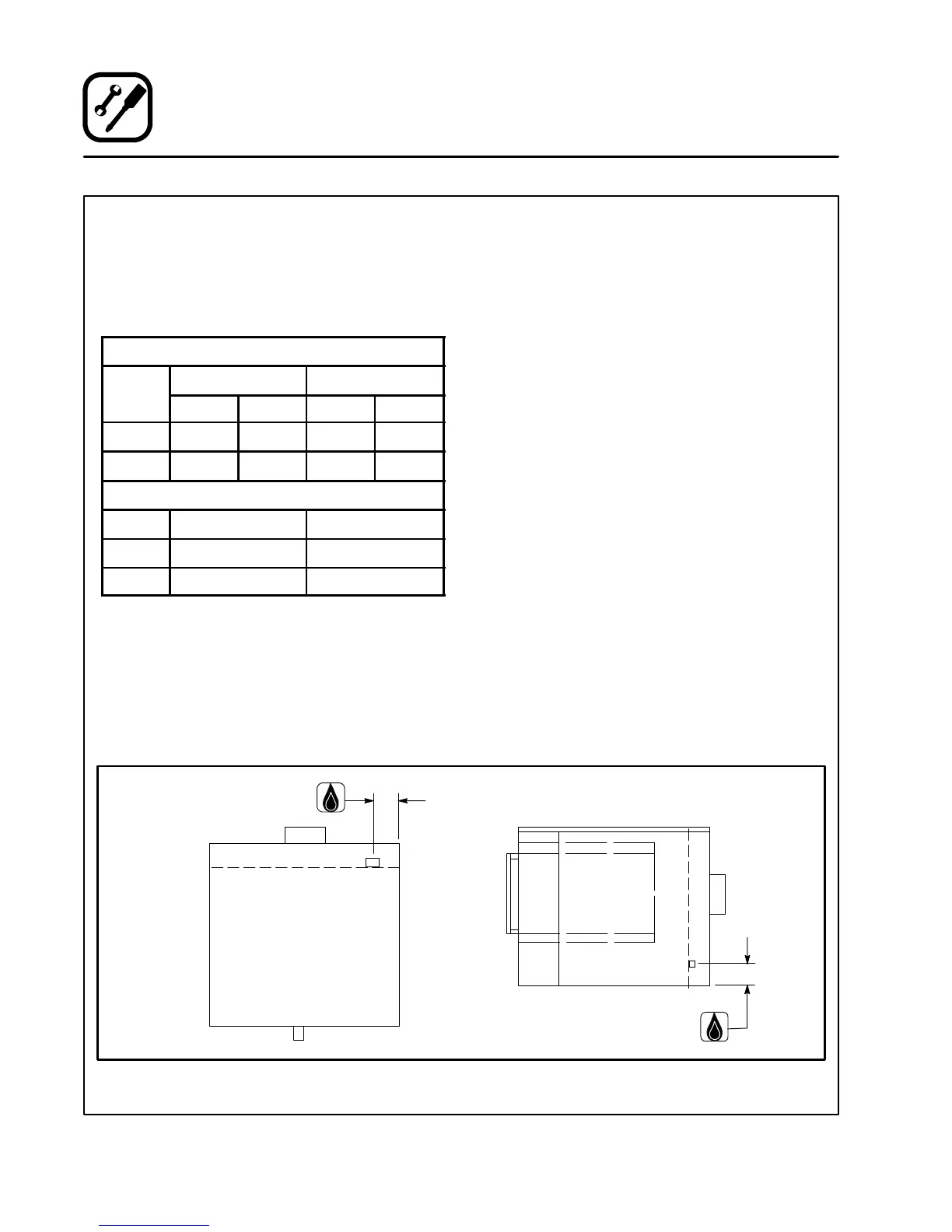

Installation
32
Branchement de Gaz
RÉGLAGEETTESTDEPRESSION
ChaquesectiondufourSHO-Gopèreàrégime
nominal de 50,000 BTU/heure (1406 kw) (53 MJ/
hr). Tous les fours sont réglés en usine en fonction
du type de gaz spécifié sur la plaque signalétique.
Pression à l’entrée
Gaz Naturel Gaz Propane
Min Max Min Max
W.C. 7.0 10.5 11.0 13.0
kPa 1.742 2.61 2.74 3.23
Pression au collecteur
Gaz Naturel Gaz Propane
W.C. 3.5 10.0
kPa .87 2.49
D Pression à l’entrée --- P r e s s io n d u g a z d’ a r r i -
vée, avant l’entrée du four.
D Pression au Collecteur --- Pr e s s io n d u ga z à
l’entrée du ou des brûleurs principaux.
D Min --- Pression recommandée pour le fonction-
nement du four.
D Max --- Pression maximale à laquelle le fabricant
garantit le fonctionnement du four.
Pour maintenir la bonne pression de gaz, chaque
four est livré avec un régulateur. Le régulateur est
essentielpour le fonctionnement correct du four et
il ne doit pas être retiré. Il est préréglé pour ali-
menter le four avec une pression de gaz naturel au
collecteur d e 0,87 kPa (3,5” WC [à la colonne
d’eau]) et une pression de propane au collecteur
de 2,50 kPa (10,5 WC).
NE PAS INSTALLER DE RÉGULATEUR SUPPLÉ-
MENTAIRE OÙ LE FOUR SE CONNECTE SUR
L’ALIMENTATIONDE GAZ SAUFSI LA PRESSION
D’ENTRÉE EST AU---DESSUS DU MAXIMUM.
Avant le raccordement du four, veillez à bien purg-
er les conduites de gaz de toutes rognures métalli-
ques, limaille, bavures d’enduit et autres débris.
Après le raccordement, vérifiez la pressiondu gaz.
Le four et sa vanne d’arrêt individuelle doivent être
déconnectés du système d’alimentationen casde
test des conduites à pression manométrique su-
périeure à 1/2 psi (13.85 po à la colonne d’eau ou
3.45 kPa).
En cas de test à pressionmanométrique de 1/2 psi
(13.85 po à la colonne d’eau ou 3.45 kPa) ou
moindre, le four doit être isolé du système par la
fermeture de sa vanne d’arrêt manuelle indivi-
duelle.
Branchement de Gaz 64 mm (2.5”)
Branchement de Gaz 86 mm (3.75”)
Figure 10
