BMC timemachine road - Montage von Sattelstütze und Sattelklemme

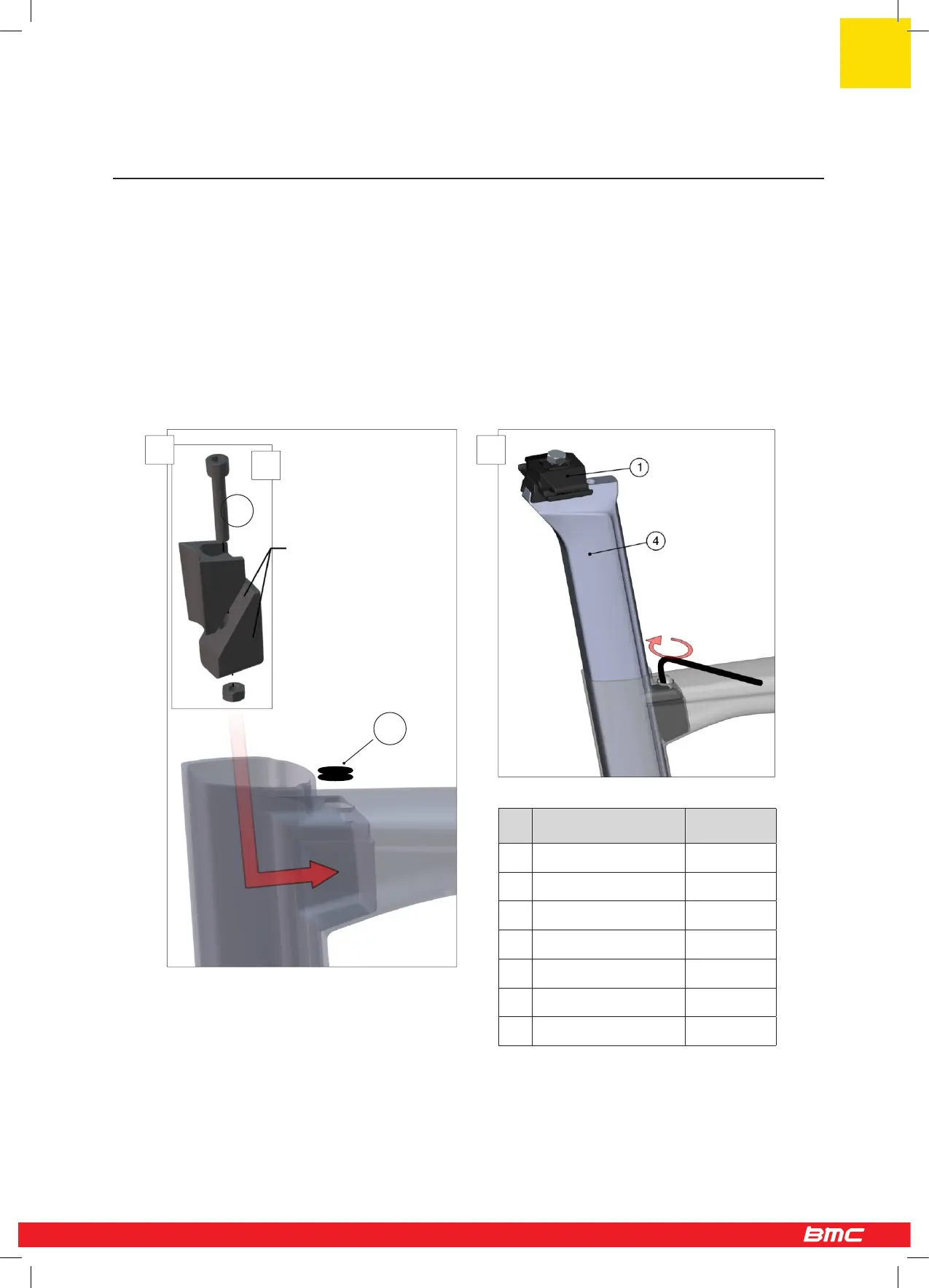

Montage der Sattelstütze und Sattelklemme
1. Appliziere Fett auf die Kontaktfläche zwischen den beiden Keilen der Sattelklemme und auf die Aussenfläche.
Die Kontaktfläche zwischen Sattelstütze und Sattelklemme muss fettfrei bleiben.
2. Baue die Sattelklemme zusammen (1) und platziere sie im Rahmen (2).
3. Für Di2 Schaltung, montiere die Batterie in der Sattelstütze.
4. Appliziere Karbon-Montagepaste auf die Sattelstütze und auf die Innenseite des Sitzrohres.
5. Führe die Sattelstütze in den Rahmen ein.
6. Montiere die Sattelbefestigung (Nr. 1).
7. Ziehe die Sattelklemme mit maximal 5Nm an (3).
8. Installiere den Gummistopfen (Nr. 3) um die Öffnung im Oberrohr zu schliessen.
Beschreibung Artikelnr.
1 Sattelbefestigung 212482
2 Sattelklemme 212483
3 Gummistopfen 212484
4 Sattelstütze “team red” 212478
Sattelstütze “flame” 212479
Sattelstütze “shark” 212480
Sattelstütze “white” 212481
3
2
Fett
5Nm
1
2 3
31 / 32
