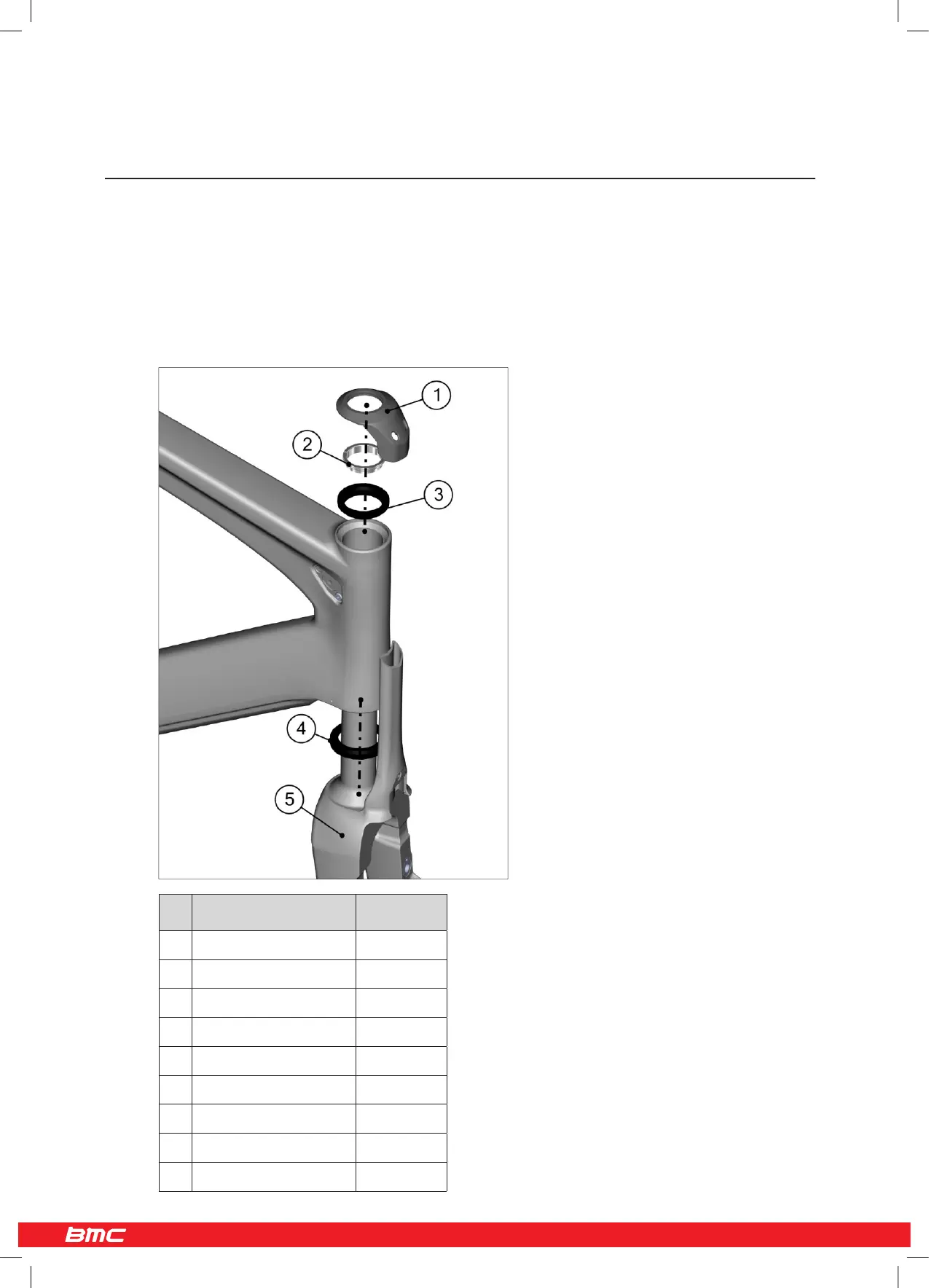

Installation du jeu de direction et de la fourche
1. Noter que la gaine de frein arrière doit être installée dans le cadre avant d’assembler la fourche sur le cadre.
Si ce n’est pas le cas, se référer au premier chapitre.
2. Appliquer de la graisse sur les roulements (N°3 et 4) et dans les logements du cadre. Positionner les roulements dans le cadre.
3. Appliquer de la graisse sur la partie basse du pivot de fourche, puis l’insérer dans le cadre à travers les roulements et la douille
de direction.
4. Installer la bague fendue de compression (N°2) sur le pivot de fourche.
5. Appliquer de la graisse sur la partie supérieure de l’extension de la fourche, puis installer le capot de jeu de direction (N°1) sur le
pivot de fourche et sur l’extension de fourche.
Description Pièce N°
Jeu de direction complet 212485
1 Capot de jeu de direction
2 Bague de compression
3 Roulement supérieur
4 Roulement inférieur
5 Fourche aéro “teamred” 212474
Fourche aéro “flame” 212475
Fourche aéro “white” 212476
Fourche aéro “stealth” 212477
