Installation de la tige de selle

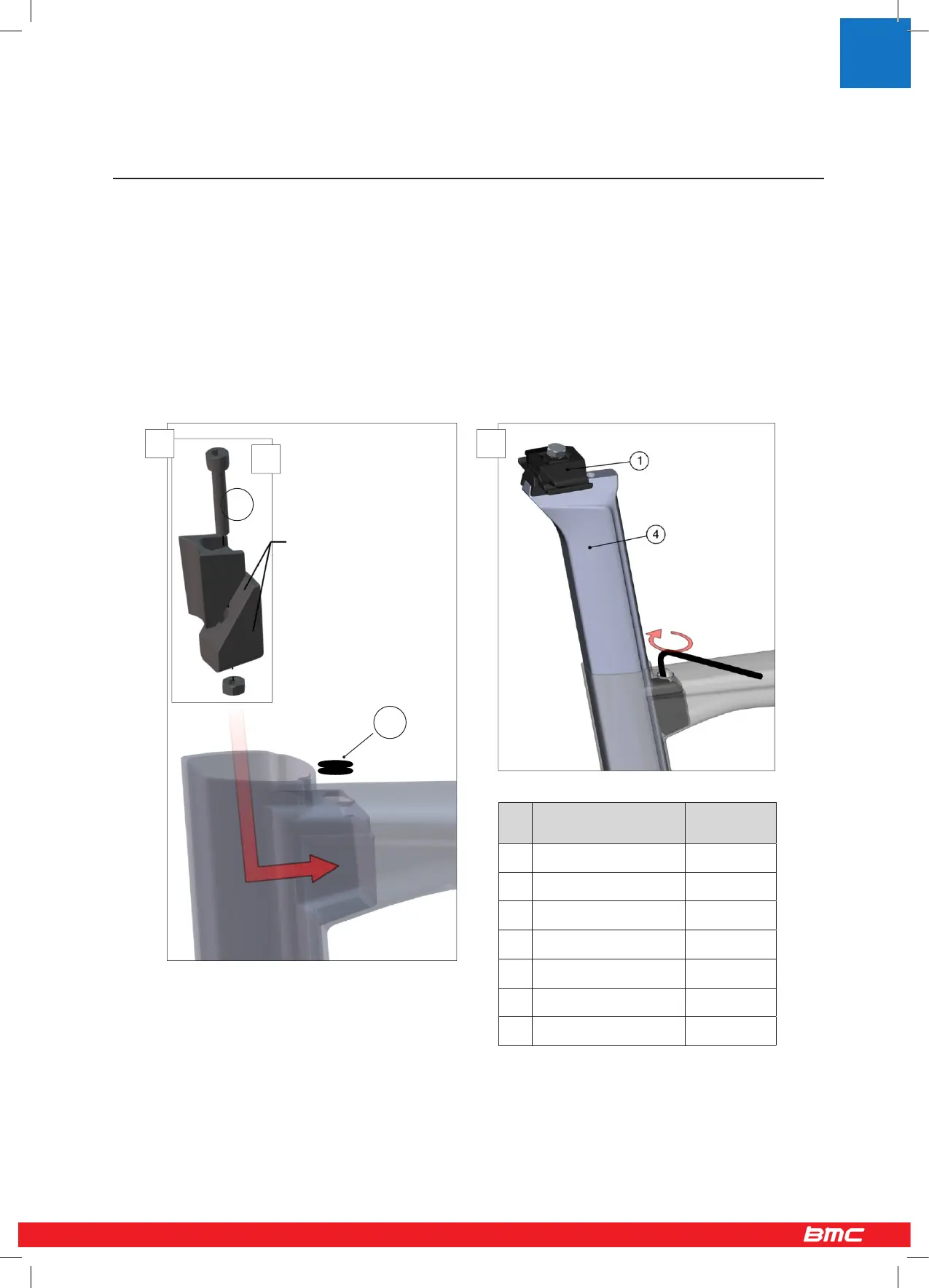

1. Appliquer de la graisse sur les pièces du serrage de selle. Attention, ne pas graisser la surface en contact avec la tige de selle.
2. Assembler le serrage de la tige (1) puis le positionner dans le logement du cadre (2).
3. Pour les transmissions Di2, monter la batterie interne dans la tige de selle.
4. Appliquer de la pâte de friction pour carbone sur la partie inférieure de la tige de selle ainsi que dans la partie supérieure du tube
de selle.
5. Insérer la tige de selle dans le tube de selle.
6. Installer les pièces de serrage de la selle (N°1).
7. Serrer la tige de selle au couple de 5Nm maximum (3).
8. Installer le bouchon caoutchouc (N°3) sur le tube supérieur.
Description Pièce N°
1 Kit serrage de selle 212482
2 Kit serrage tige de selle 212483
3 Bouchon caoutchouc 212484
4 Tige de selle “team red” 212478
Tige de selle “flame” 212479
Tige de selle “shark” 212480
Tige de selle “white” 212481
3
2
Graisse
5Nm
1
2 3
