BMC timemachine road - Montage der Hinterbremse

Montage der Hinterradbremse
1. Das Hinterradkabel sollte bereits montiert sein, andernfalls folge der Anleitung im ersten Kapitel.
2. Trage etwas Loctite auf und montiere den Bremssockel.

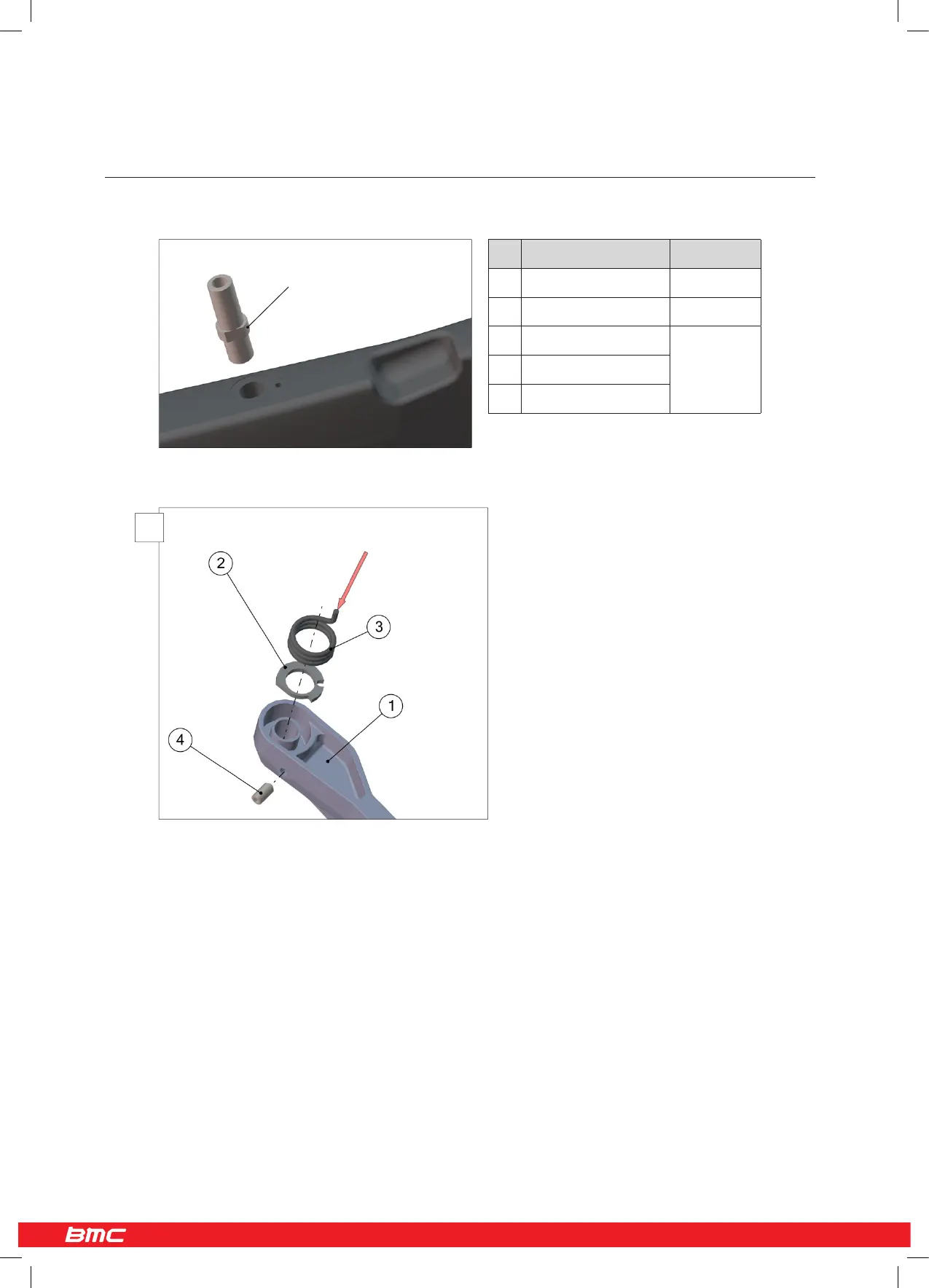

3. Platziere die Einstellplatte (Nr. 2) und montiere die Einstellschraube (Nr. 4) (2).
4. Appliziere Fett auf die Feder und platziere sie im Bremsarm. Die silberne Feder gehört zum rechten Bremsarm. Das längere Ende
der Feder zeigt Richtung Rahmen (2).
5. Installiere den Bremsarm am Rahmen (3). Ziehe die M5-Schraube mit 4.5Nm an (4).
6. Wiederhole die Schritte 2 – 5 für den verbleibenden Bremsarm. Beachte, dass die linke Seite mit der dunklen Feder montiert
werden muss.
Beschreibung Artikelnr.
Hinterradbremse 212496
1 Bremsarm
2 Einstellplatte
3 Feder 212499
4 Einstellschraube
Loctite
The longer end of the
spring faces towards
the frame.
Das längere Ende der
Feder zeigt Richtung
Rahmen.
