• Abhänging von der Felgenbreite muss die Position der Bremsbeläge eingestellt werden durch die Verwendung von
Spacern (7, 8, 9, 10). Entnehme die richtige Kombination der untenstehenden Tabelle.
• Beachte, dass nur die Unterlagsscheibe (Nr. 11) zwischen Bremsarm und Bremsbelagsschraube (Nr. 12)
eingesetzt werden darf.
• Bitte folge den Angaben des Laufradherstellers bezüglich Bremsbelagswahl.
13. Stelle die Federspannung (mittels der M4-Einstellschraube) so ein, dass die Bremse symmetrisch funktioniert.
Felgentyp Felgenbreite Spacer pro Seite (mm) Mutterlänge
Zipp 303/404/808 26.5 0.5 10
23 2.5 10
22 3 10
21 3.5 12
Easton, EC90 SL 20.5 3.7 12
Mavic Cosmic Carbone SL 19 4.2 12

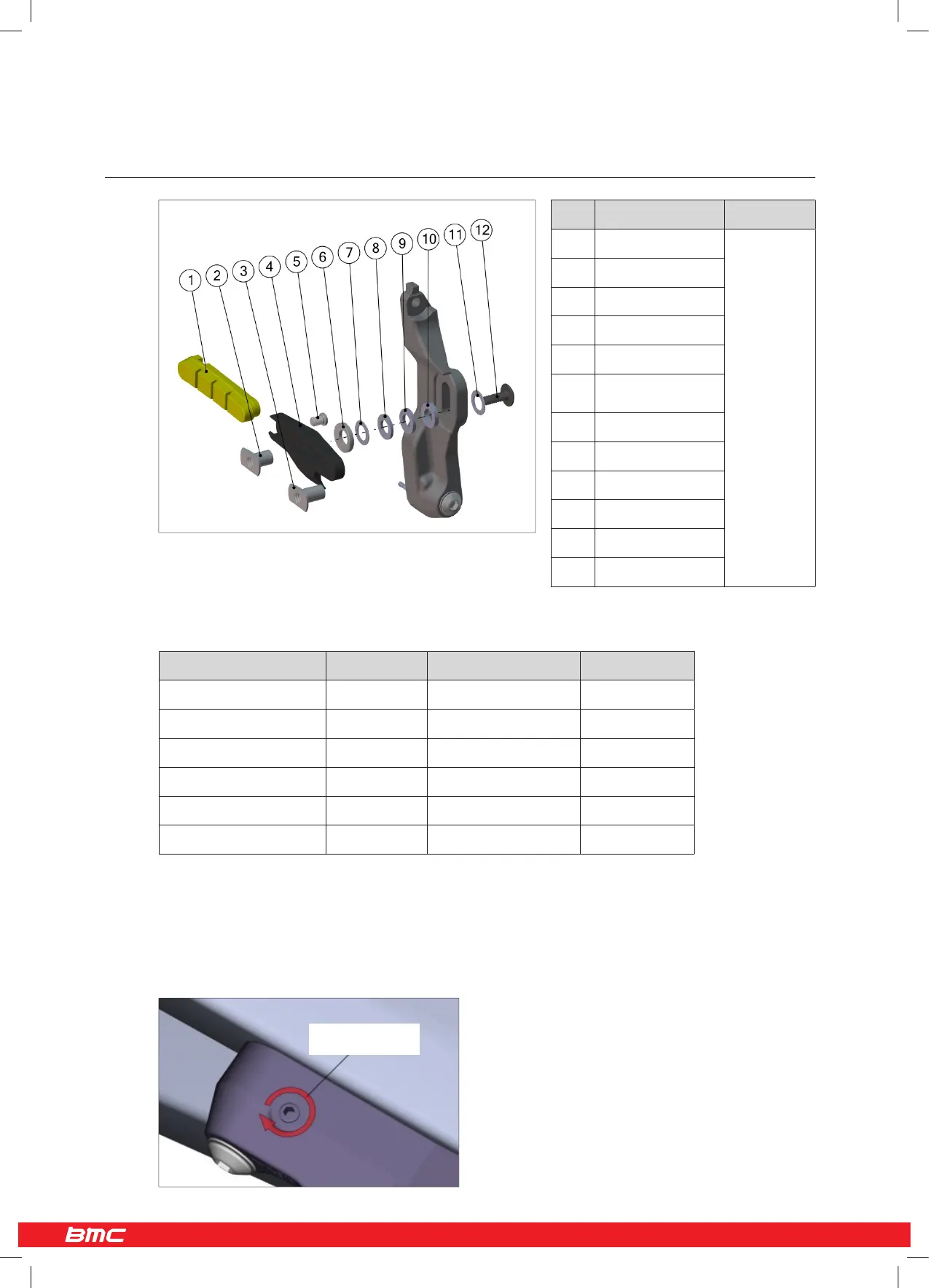

Bremsbelags-Konfiguration (vorne und hinten)
POS Beschreibung Artikelnr.
1 Bremsbelag
2 Mutter 10mm
3 Mutter 12mm Brems-
4 Bremsbelagshalter belags-
5 Sicherungsschraube Kit
6
Konkave Unterlags-
scheibe
212498
7 Spacer 0.5mm
8 Spacer 1.2mm
9 Spacer 1.5mm
10 Spacer 2.0mm
11 Unterlagsscheibe
12 Schraube M5 x 16
Federspannung
