BMC timemachine road - Montage du Frein Arrière

Installation du frein arrière
1. Noter que la gaine de frein arrière doit être installée dans le cadre avant de commencer le montage des freins.
2. Appliquer du produit frein filet sur le pas de vis des tasseaux de frein, puis les visser dans le cadre.

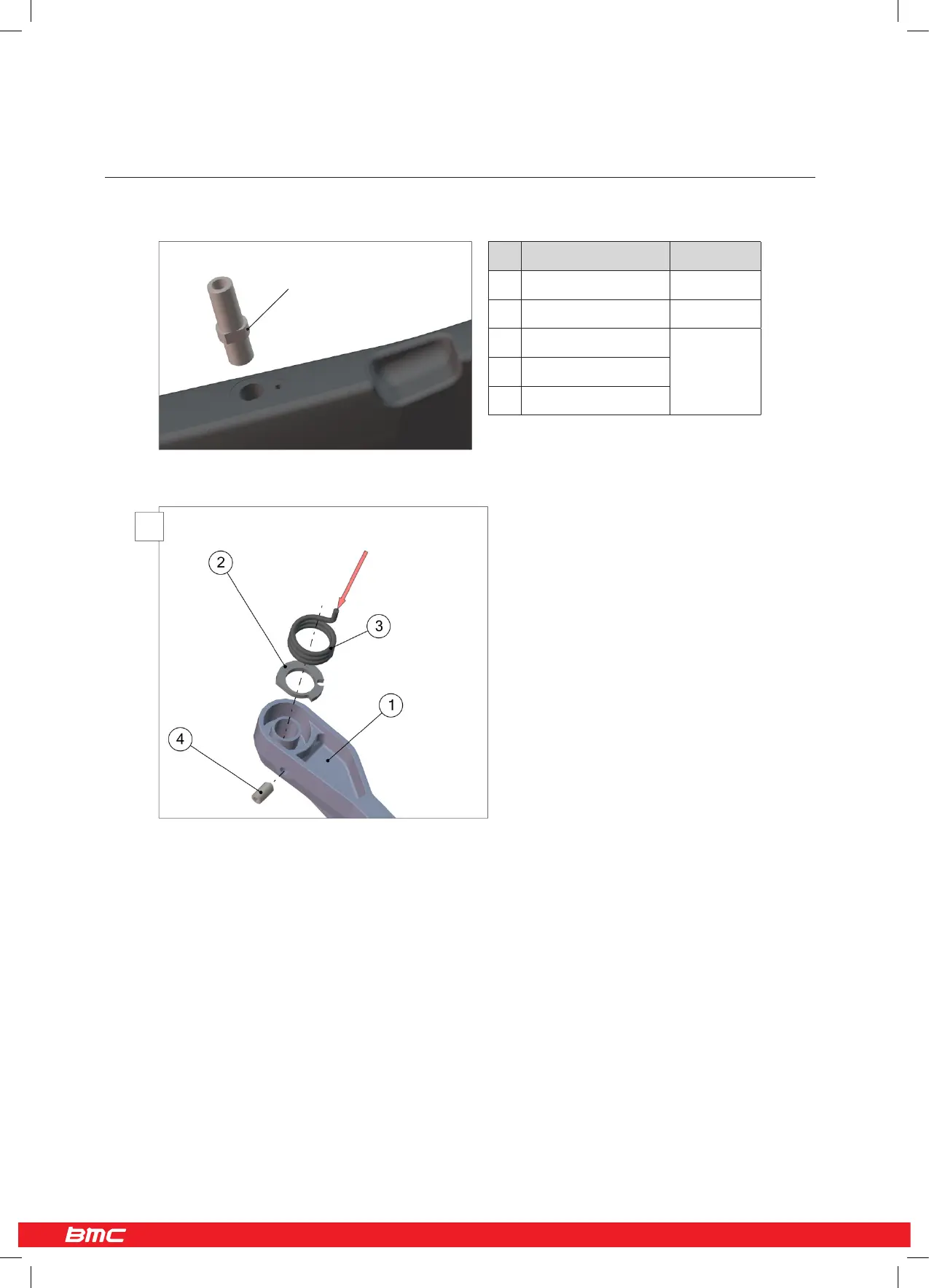

3. Placer la plaque de réglage N°2 dans l’étrier de frein N°1 et visser la vis de réglage N°4 (2).
4. Appliquer de la graisse sur le ressort et le placer dans l’étrier de frein. Le ressort argenté se place dans l’étrier de droite. La plus
longue extension du ressort doit pointer vers le cadre (2).
5. Installer l’étrier de frein sur le cadre (3). Visser et serrer les vis M5 au couple de 4.5Nm (4).
6. Répéter les opérations 2 – 5 pour le second étrier de frein. Noter que le ressort noir se place dans l’étrier de frein côté gauche.
Description Pièce N°
Kit frein arrière 212496
1 Etrier de frein
2 Plaque de réglage
3 Ressort 212499
4 Vis de réglage
Loctite
The longer end of the
spring faces towards
the frame.
La plus longue
extension du ressort
doit pointer vers le
cadre.
2
