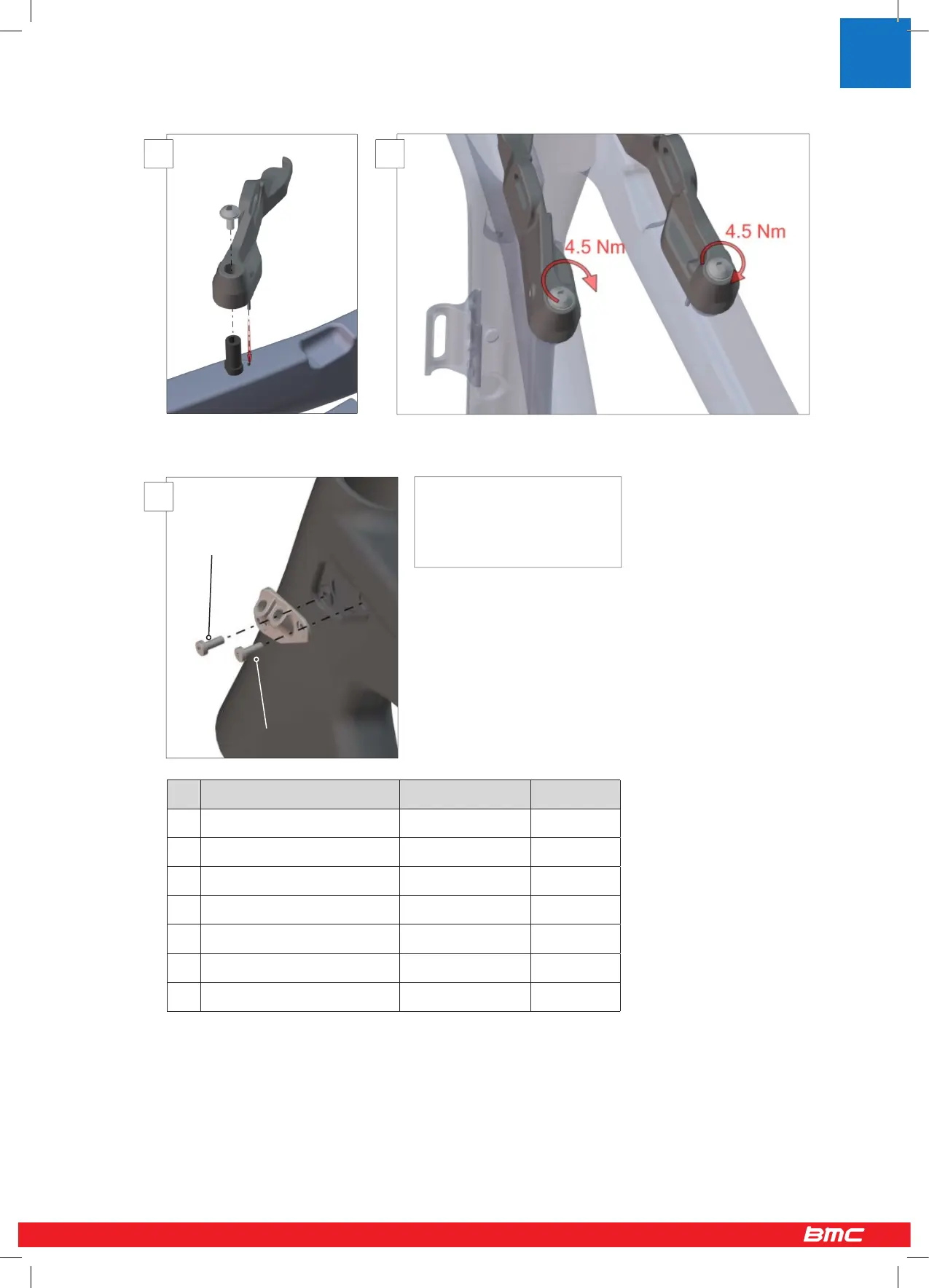

7. Passer les câbles à travers les guide-câbles, puis visser les guide-câbles sur le cadre, des deux côtés de la douille de
direction (5). Les 4 configurations possibles de guide-câbles sont détaillées ci-dessous.
Configurations Pièces nécessaires Pièce N°
A Mécanique (Standard EU et USA) 1, 2, 3, 6 212487
B Mécanique (Standard UK) 1, 2, 3, 6 212487
C Di2 (Standard EU et USA) 5, 6, 7 212488
D Di2 (Standard UK) 1, 4, 7 212488
2 Joint caoutchouc (pièce détachée) 2 212490
3 Bouchon (pièce détachée) 3 212491
7 Joint Di2 (pièce détachée) 7 212489
Important: Noter que la vis la
plus courte (4.5mm) se place à
l’avant du guide-câbles, la vis la
plus longue (8mm) se place vers
l’arrière du cadre.
Vis plus courte
Vis plus longue
3 4
5
55 / 56
