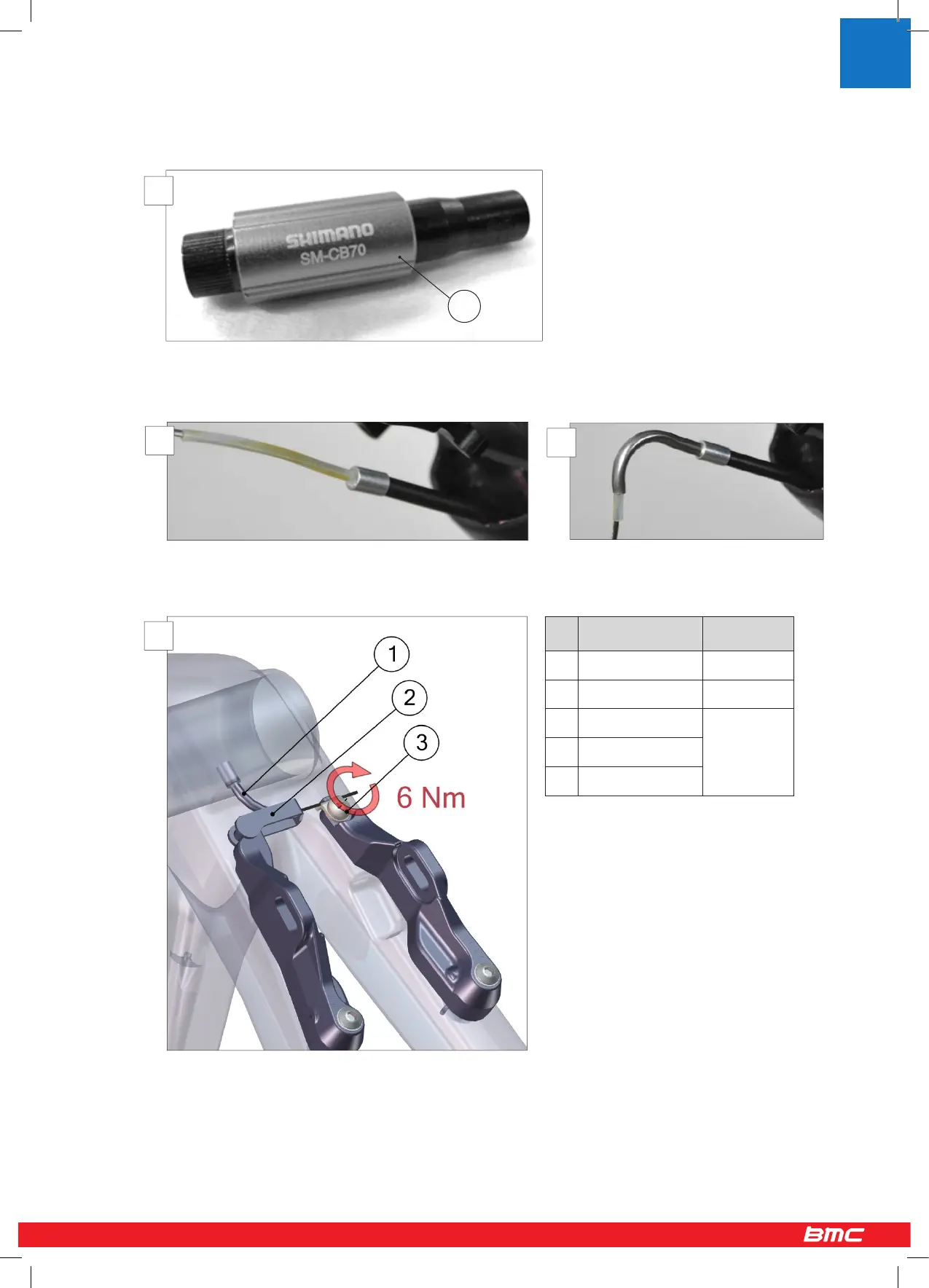

8. Couper la gaine de frein arrière environ 100mm après les guide-câbles et installer les douilles de réglage N°8 (6).
Pour l’utilisation et l’installation des douilles, se référer aux instructions spécifiques Shimano.
9. Enfiler le câble de frein arrière à travers le levier de frein au guidon et à travers la gaine.
10. Enfiler d’abord le tube plastique sur le câble de frein (7). Puis insérer le coude métallique par-dessus le tube plastique (8).
11. Installer la bride de maintien du coude (N°2) et serrer le câble du côté gauche à l’aide de la vis de blocage à empreinte
Torx T25 (N°3). Serrer au couple de serrage de 6Nm.
12. Installer les patins de frein:
Description Pièce N°
Kit frein arrière 212496
1 Coude
2 Bride de maintien
3 Vis de blocage 212499
8 Douille de réglage
9
7
8
8
5
57 / 58
