BMW Wallbox Pro - Bi Phase Feed

28

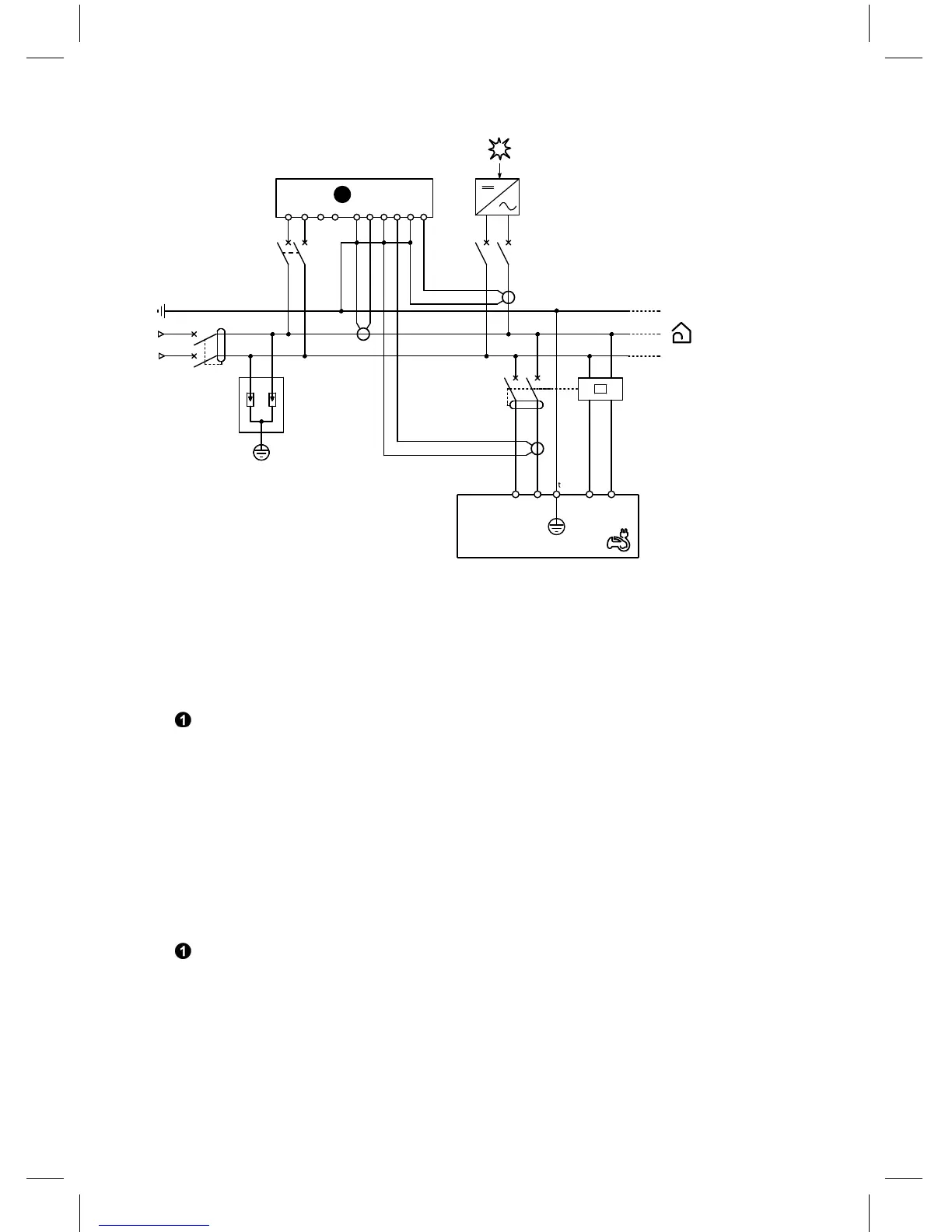

Bi phase feed / Zweiphasige Einspeisung
U<
1 2
3 4
Q1
1
2
3
4
Q2 U
L2 L1
E1 E2
L2
L1
L2
L1
∼220/240V∼
1 3
2 4
F1
1
Wallbox Pro
S2 S1 S1 S2 S1 S2
(I1) (I2) (I3)
VnV3V2V1
1
2
3
4
CT1
CT3
CT2
1
– Q1: main circuit breaker
– Q2: circuit breaker: rating 40 A (recommended) - C curve Residual Current Device: rating 30 mA -
A type (A Si type recommended)
– U: u ndervoltage remote tripping auxiliary (optional additional protection)
– F1: surge protection device (optional (*) ) Type 2 Up = 1.5 kV
–
Power meter (only with part no. 61 90 2 288 283): refer to the documentation of the power
meter for the installation of the current transformers.
(*) For Russia, Australia and New Zealand, the surge protection device is mandatory.
– Q1: Hauptleistungsschutzschalter
– Q2: Leistungsschutzschalter: 40 A (empfohlen) - C-Kurve Fehlerstromschutzschalter: 30 mA - A-
Typ (A Si-Typ empfohlen)
– U: zusätzliche Fernauslösung bei Unterspannung (optionaler zusätzlicher Schutz)
– F1: Überspannungsschutzgerät (optional (*)) Typ 2 Up = 1,5 kV
–
Stromzähler (nur mit Teilenummer 61 90 2 288 283): Sehen Sie die Dokumentation des
Stromzählers hinsichtlich der Installation von Stromwandlern.
(*) In Russland, Australien und Neuseeland ist das Überspannungsschutzgerät vorgeschrieben.
