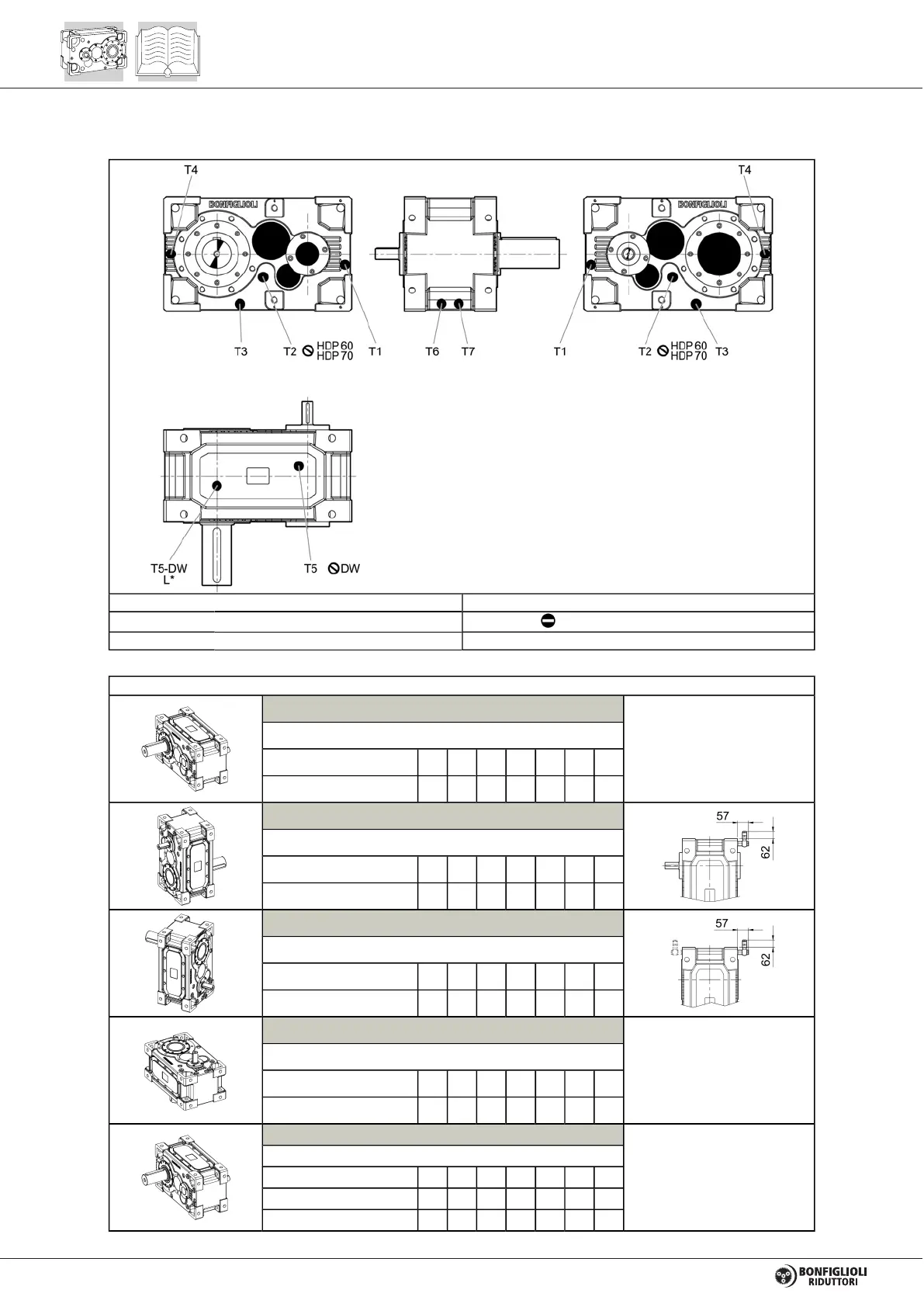

6.5 SERVICE PLUGS
C = Filler plug with air breather T = Closed plug
L = Level plug
=
No plug present
S = Drain plug L* = Overflow level plug
B3
2x - 3x
T1 T2 T3 T4 T5 T6 T7
HDP60...HDP90
L T S T C T T
B6
2x - 3x
T1 T2 T3 T4 T5 T6 T7
HDP60...HDP90
C T T S L T T
B7
2x - 3x
T1 T2 T3 T4 T5 T6 T7
HDP60...HDP90
S T L C T T T
V5
2x - 3x
T1 T2 T3 T4 T5 T6 T7
HDP60...HDP90
C T S T L T T
B3 - LAB
2x - 3x
T1 T2 T3 T4 T5 T6 T7
HDP60 - HDP70
T - S L* C T T
HDP80 - HDP90
T L* S T C T T
24
