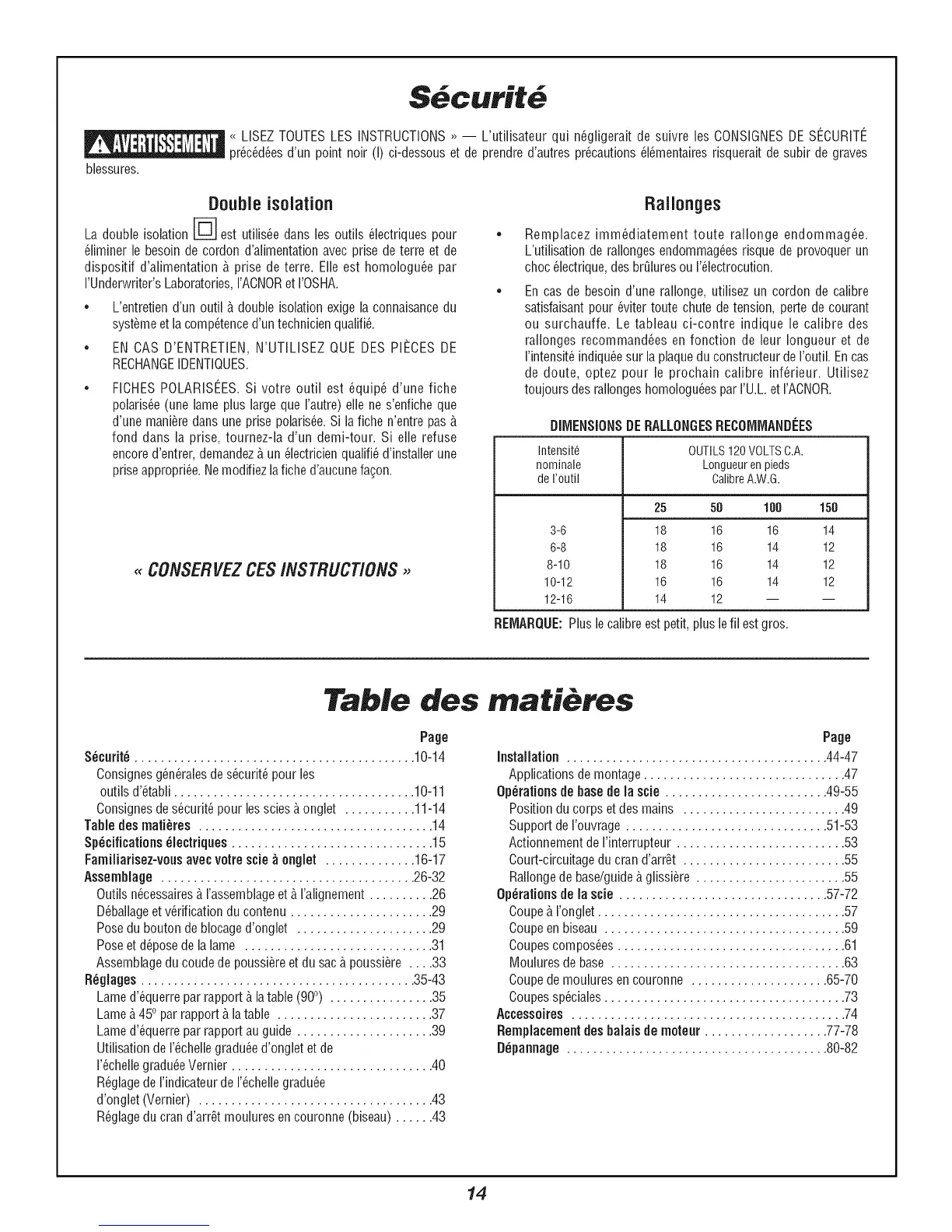

Bosch 3912 - Page 14

Bosch 3912
84 pages
To Next Page IconTo Next Page
To Next Page IconTo Next Page
To Previous Page IconTo Previous Page
To Previous Page IconTo Previous Page
Loading...
blessures.
S curit
_ LISEZ TOUTESLES INSTRUCTIONS_ -- L'utilisateur qui n6gligerait de suivre les CONSIGNESDE SECURITE
pr6c6d6esd'un point noir (I) ci-dessous et de prendre d'autres pr6cautions616mentairesrisquerait de subir de graves
Doubleisolation
La doubJeisolation L_ est utilis6e dans les outils 61ectriquespour
61iminerle besoin de cordon d'alimentationavec prise deterre et de
dispositif d'alimentation b,prise de terre. Elle est homologu6e par
I'Underwriter's Laboratories,I'ACNORet I'OSHA.
L'entretien d'un outil b.double isolation exige la connaisancedu
syst_meet lacomp6tenced'untechnicienqualifi6.
EN CAS D'ENTRETIEN, N'UTILISEZ QUE DES PIECES DE
RECHANGEIDENTIQUES.
FICHES POLARISEES.Si votre outil est 6quip6 d'une fiche
poiaris6e (une lame plus largeque I'autre) eile ne s'enfiche que
d'une mani_redans une prise polaris6e.Si lafiche n'entre pasb,
fond dans ia prise, tournez-la d'un demi-tour. Si elle refuse
encored'entrer, demandezb,un 61ectricienquaiifi6 d'installerune
priseappropri6e.Nemodifiezlafiche d'aucunefa(_on.
,_CONSERVEZCES/NSTRUCT/ONS ,,
Ralionges
Remplacez imm6diatement toute rallonge endommag6e.
L'utilisation de rallongesendommag6esrisquede provoquerun
choc61ectrique,desbrQluresou 1'61ectrocution.
En cas de besoin d'une railonge, utilisez un cordon de calibre
satisfaisantpour 6viter route chute detension, perte de courant
ou surchauffe. Le tableau ci-contre indique le calibre des
rallonges recommand6es en fonction de ieur Iongueur et de
I'intensit6indiqu6esur la plaquedu constructeurdeI'outil. Encas
de doute, optez pour ie prochain calibre inf6rieur. Utilisez
toujours desrallongeshomologu6espar I'U.L. etI'ACNOR.
DiMENSiONSDERALLONGESRECOMMANDEES
Intensit_ OUTILS120VOLTSC.A.
norninale Longueuren pieds
de routil CalibreA.W.G.
3-6
6-8
8-10
10-12
12-16
25 50 100 150
18 16 16 14
18 16 14 12
18 16 14 12
16 16 14 12
14 12 -- --
REMARQUE:Plus le calibreest petit, plus lefil estgros.
Table des rnati res
Page
Securit_........................................... 10-14
Consignesg6n6ralesdes6curit_pour les
outiis d'6tabii ..................................... 10-11
Consignesdes_curit_pour lessciesb,onglet ........... 11-14
Table des mati_res .................................... 14
Specifications _lectriques ............................... 15
FamJJiafisez-veusavecvetrescie_ engJet .............. 16-17
Assemblage ....................................... 26-32
Outils n6cessairesb,I'assemblageet b,I'alignement .......... 26
D6bailageet v6rificationdu contenu ...................... 29
Posedu bouton de biocaged'onglet ..................... 29
Poseet d6posede la lame ............................. 31
Assemblagedu coudede poussi_reet dusac b,poussi_re .... 33
R_gJages.......................................... 35-43
Lamed'6querre par rapport b,latable (90°) ................ 35
Lameb,450par rapport b,latable ........................ 37
Lamed'6querre par rapport auguide ..................... 39
Utilisationde 1'6chellegradu6ed'ongletetde
1'6chellegradu6eVernier ............................... 40
R6giagedeI'indicateurde 1'6cheilegradu6e
d'onglet (Vernier) .................................... 43
R6glageducran d'arr_,tmouluresen couronne(biseau) ...... 43
Page
InstalJatien........................................ 44-47
Applications demontage ............................... 47
Operations de base de Jas¢ie ......................... 49-55
Position du corps etdes mains ......................... 49
Support deI'ouvrage ............................... 51-53
Actionnementde I'interrupteur .......................... 53
Court-circuitagedu cran d'arr_t ......................... 55
Railongede base/guideb,glissi_re ....................... 55
Operations de Jascie ................................ 57-72
Coupeb,I'onglet ...................................... 57
Coupeenbiseau ..................................... 59
Coupescompos_es................................... 61
Mouluresde base .................................... 63
Coupedemoulures encouronne ..................... 65-70
Coupessp6ciales..................................... 73
Accesseires .......................................... 74
RempJacementdes baJaisde meteur ................... 77-78
D_pannage ........................................ 80-82
14
