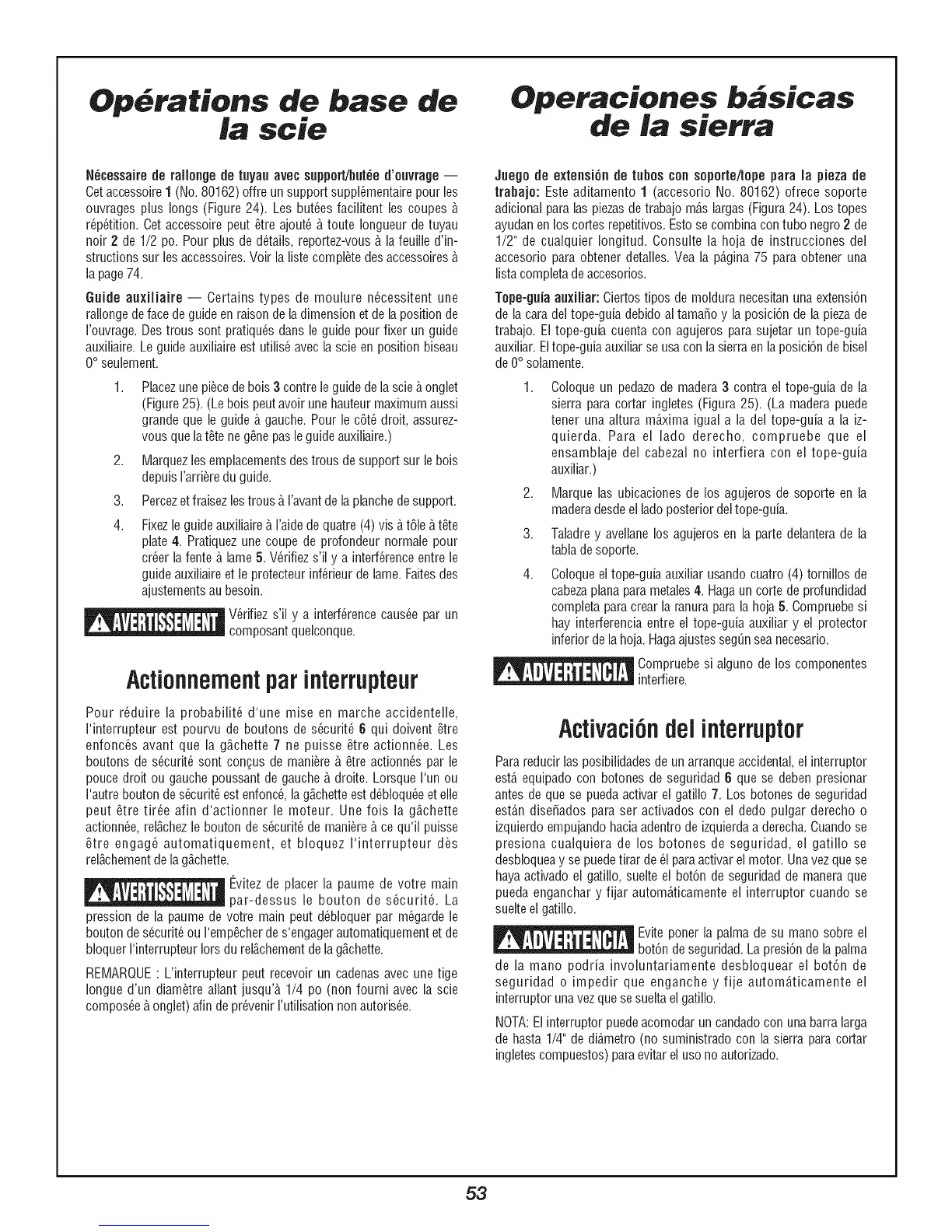

Op ralions de base de
la scie
Operaciones basicas
de la suerra
H_cessairede rallonge de tuya. avecsupporl/but_ed'ouvrage --
Getaccessoire1 (No.80162) offre unsupportsuppl6mentairepour les
ouvrages plus longs (Figure 24). Les but6esfacilitent les coupes D,
r6p6tition. Getaccessoire peut#,treajout_ D,toute Iongueur de tuyau
noir 2 de 1/2 po. Pour plus de d6tails, reportez-vousD,la feuille d'in-
structions sur lesaccessoires.Voir la listecomplete desaccessoiresD,
la page74.
G.ide auxiliaire -- Certains types de moulure n6cessitent une
rallongedefacede guideen raisondela dimensionet dela positionde
I'ouvrage.Destrous sont pratiqu6sdartsle guide pour fixer un guide
auxiliaire.Leguide auxiliaire est utilis6 avecla scie en position biseau
0° seulement.
1. Placezunepiecedebois 3 contrele guide dela scieb_onglet
(Figure25). (Le bois peut avoir unehauteurmaximum aussi
grandeque le guide D,gauche. Pour le c6t_ droit, assurez-
vousque latSteneg#,nepasleguide auxiliaire.)
2. Marquezlesemplacementsdestrous desupport sur le bois
depuis I'arri_redu guide.
3. Percezetfraisez lestrous D,I'avantde la planchedesupport.
4. Fixezle guideauxiliaireD,I'aidedequatre (4) vis D,t61eD,t#,te
plate 4. Pratiquez une coupe de profondeur normale pour
cr6er la fente D,lame 5. V6rifiez s'il y a interf6renceentre le
guide auxiliaireet le protecteurinf6rieurde lame.Faitesdes
ajustementsaubesoin.
V6rifiezs'il y a interf6rencecaus6epar un
=posantquelconque.
Actionnementparinterrupteur
Pour r6duire la probabilit6 d'une mise en marche accidentelle,
I'interrupteur est pourvu de boutons de s6curit6 6 qui doivent #,tre
enfonc_s avant que la gD,chette 7 ne puisse #,treactionn6e. Les
boutons de s6curit_ sont conqus de mani_reD,#,treactionn6s par le
poucedroit ou gauche poussant de gauche& droite. LorsqueI'un ou
I'autrebouton de s6curit_est enfonc6,lagD,chetteest d6bloqu6eetelle
peut #,tretir6e afin d'actionner le moteur. Une fois la gD,chette
actionn6e,relD,chez le bouton de s6curit6de mani_reD,ce qu'il puisse
#,tre engag6 automatiquement, et bloquez I'interrupteur d_s
reID,chement delagD,chette.
Evitez de placer la paume de votre main
par-dessus le bouton de s6curit6. La
pression de la paume de votre main peut d6bloquer par m6gardele
bouton des_curit6ou I'emp#,cherde s'engagerautomatiquementet de
bloquerI'interrupteur Iors durelD,chement dela gD,chette.
REMARQUE: L'interrupteur peut recevoir un cadenasavec une tige
Iongue d'un diam_tre allant jusqu'D,1/4 po (non fourni avec la scie
compos6eD,onglet) afinde pr6venirI'utilisationnon autoris6e.
Juego de extensi6n de tubos con soporte/lope para la pieza de
trabajo: Este aditamento 1 (accesorio No. 80162) ofrece soporte
adicional paralas piezasde trabajomD,s largas(Figura 24). Lostopes
ayudanenlos cortesrepetitivos.Estosecombina contubo negro2 de
1/2" de cualquier Iongitud. Consulte la hoja de instrucciones del
accesorio para obtener detalles.Yea la pD,gina 75 para obtener una
lista completadeaccesorios.
Tope-guiaauxiliar:Ciertostipos de moldura necesitanuna extensi6n
de la cara del tope-guia debido al tama_oy la posici6n de la piezade
trabajo. El tope-guia cuenta con agujeros para sujetar un tope-guia
auxiliar. Eltope-guiaauxiliar se usacon la sierraenla posici6n debisel
de0° solamente.
.
3.
4.
Coloqueun pedazode madera3 contra el tope-guia de la
sierra para cortar ingletes (Figura 25). (La madera puede
tener una altura mD,xima igual a la del tope-guia a la iz-
quierda. Para el lado derecho, compruebe que el
ensamblaje del cabezal no interfiera con el tope-guia
auxiliar.)
Marque las ubicacionesde los agujeros de soporte en la
maderadesdeel ladoposteriordel tope-guia.
Taladrey avellanelos agujeros en la parte delanterade la
tabladesoporte.
Coloqueel tope-guia auxiliar usando cuatro (4) tornillos de
cabezaplana parametales4. Hagaun corte de profundidad
completa paracrear la ranura parala hoja 5. Compruebesi
hay interferenciaentre el tope-guia auxiliar y el protector
inferior dela hoja. HagaajustessegOnseanecesafio.
Compruebesi alguno de los componentes
interfiere.
Aclivaci6ndeiinlerruplor
Parareducir las posibilidadesde un arranqueaccidental,el interruptor
esD,equipado con botones de segufidad 6 que se deben presionar
antes de que se puedaactivar el gatillo 7. Los botones de seguridad
estD,n dise_ados para ser activados con el dedo pulgar derecho o
izquierdoempujando haciaadentro deizquierdaa derecha.Cuandose
presiona cualquiera de los botones de seguridad, el gatillo se
desbloqueay se puedetirar de 61paraactivar el motor. Unavezque se
hayaactivado el gatillo, suelte el bot6n de segufidad de maneraque
pueda enganchar y fijar automD,ticamente el interruptor cuando se
suelteel gatillo.
Eviteponer la palma de su mano sobre el
bot6n desegufidad.Lapresi6nde la palma
de la mano podria involuntariamente desbloquear el bot6n de
seguridad o impedir que enganche y fije automD,ticamente el
interruptor unavez quese sueltael gatillo.
NOTA:El interruptor puedeacomodaruncandadocon una barralarga
de hasta 1/4"de diD,metro (no suministrado con la sierra para cortar
ingletescompuestos)paraevitar el usono autorizado.
53
