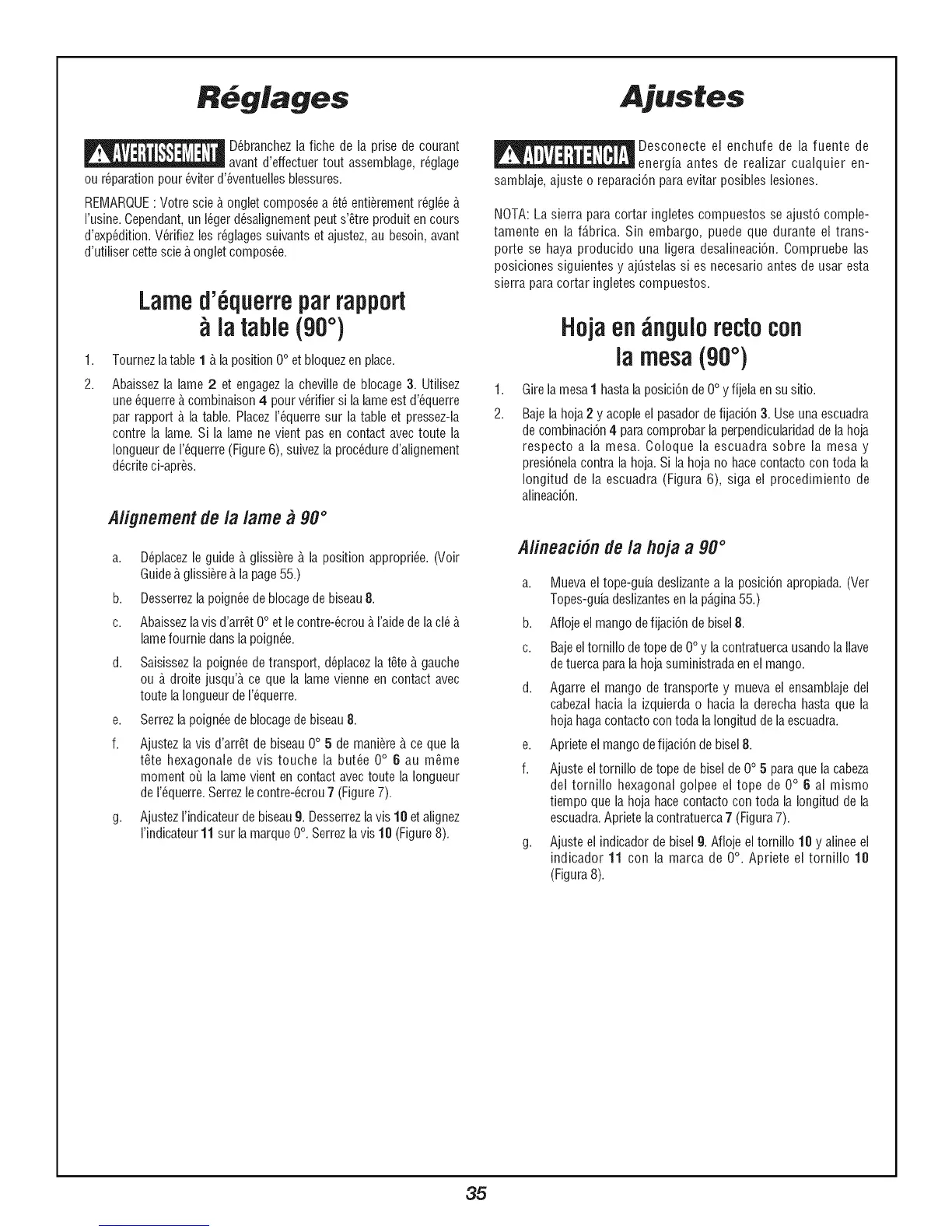

R glages Ajustes
D6branchezla fiche de la prise de courant
avant d'effectuer tout assemblage,r6glage
ou r@arationpour @iterd'@entuellesblessures.
REMARQUE: Votre scie b,ongletcompos@a 6t6 enti_rementr6gl@ b,
Fusine.Cependant,un 16gerd6salignementpeuts'_tre produiten cours
d'exp6dition.V6rifiezles r6glagessuivants et ajustez,au besoin,event
d'utiliser cettescieb,ongletcompos@.
.
2.
Lamed' querreparrapport
iatable(gO°)
Tournezlatable 1 b,la position0° et bloquezenplace.
Abaissezla lame 2 et engagezla chevillede blocage3. Utilisez
une @uerreb,combinaison4 pour v6rifiersi la lameestd'@uerre
par rapport b,la table. PlacezI'@uerre sur la table et pressez-la
contre la lame. Si la lame ne vient pas en contact avectoute la
Iongueurde I'@uerre(Figure6), suivezla proc6dured'aJignement
d6criteci-apr_s.
Alignementde/e lame gO°
a. D@lacezle guide b,glissi_re b,la position appropri@. (Voir
Guideb,glissi_reb,lapage55.)
b. Desserrezlapoign@ deblocagede biseau8.
c. Abaissezlavis d'arr#,t0° etle contre-6croub,I'aidede lacl6 b,
lamefournie dens lapoign@.
d. Saisissezla poign@ detransport, d@lacezla t#,teb,gauche
ou b,droite jusqu'b,ce que la lame vienne en contact avec
toutela IongueurdeI'@uerre.
e. Serrezlapoign@de blocagede biseau8.
f. Ajustezla vis d'arr#,tde biseau0° 5 de mani_reb,ce que la
tSte hexagonale de vis touche la but@ 0° 6 au m#,me
moment o_ la lamevient en contactavectoute la Iongueur
de I'@uerre.Serrezle contre-6crou7 (Figure7).
g. AjustezI'indicateurde biseaug. Desserrezlavis 18 etalignez
I'indicateur11 sur la marque0°. Serrezlavis 10 (Figure8).
Desconecte el enchufe de la fuente de
gia antes de realizar cualquier en-
samblaje, ajuste o reparaci6npare evitar posibles lesiones.
NOTA:La sierra para cortar ingletes compuestos se ajust6 comple-
tamente en la f_,brica. Sin embargo, puede que durante el trans-
porte se haya producido una ligera desalineaci6n. Compruebe las
posiciones siguientes y aj_stelas si es necesarioantes de user esta
sierra parecortar ingletes compuestos.
.
2.
Hojaen ng.lo rectocon
iamesa(gO°)
Girela mesa1 hastala posici6nde0° yfijela en su sitio.
Balela hoja2 y acopleel pasadorde fijaci6n3. Use unaescuadra
de combinaci6n4 paracomprobar la perpendicularidadde la hoja
respecto a la mesa. Coloque la escuadra sobre la mesa y
presi6nelacontra la hole. Si la hoja no hacecontacto contoda la
Iongitud de la escuadra (Figura 6), siga el procedimiento de
aJineaci6n.
Alineeci6ndeIs holee gO°
a. Muevael tope-guia deslizanteala posici6n apropiada.(Ver
Topes-guiadeslizantesen lap_,gina55.)
b. Aflojeel mangodefijaci6n de bisel8.
c. Baleeltornillo detope de0° y la contratuercausandola Ilave
detuerca paralahojasuministradaen el mango.
d. Agarre el mango de transporte y mueva el ensamblajedel
cabezal hacia la izquierda o hacia la derecha hasteque la
hojahagacontactocontoda laIongitud dela escuadra.
e. Aprieteel mango defijaci6n debisel 8.
f. Ajuste eltornillo detope de biselde 0° 5 paraque la cabeza
del tornillo hexagonal golpee el tope de 0° 6 al mismo
tiempo que la hoja hacecontacto con toda la Iongitud de la
escuadra.Aprietelacontratuerca7 (Figure7).
g. Ajuste el indicador de biseJg.Afioje el tornillo 10 y alineeel
indicador 11 con la marca de 0°. Apriete el tornillo 10
(Figure8).
35
