Miter Scale and Vernier Scale Usage
The Vernier miter scale can help you adjust the miter to any 1/4° increment (Figure 13).
_ !--I_ _ Vernier
/ _'_ _' F_I I I _, / Miter
Indicator
Z_T he ce nttii i_i _cii_'_sdir_ct IY_
Miter
Scale
ThZ_e 1/2° 40-1/2 °
Vernier mark is over the
42 ° scale mark
40-1/4 °
The 1/4° Vernier mark (first line to right of
center indicator) is over the 41° scale mark
40-3/4 °
The 3/4 ° Vernier mark is over the_
43 ° scale mark

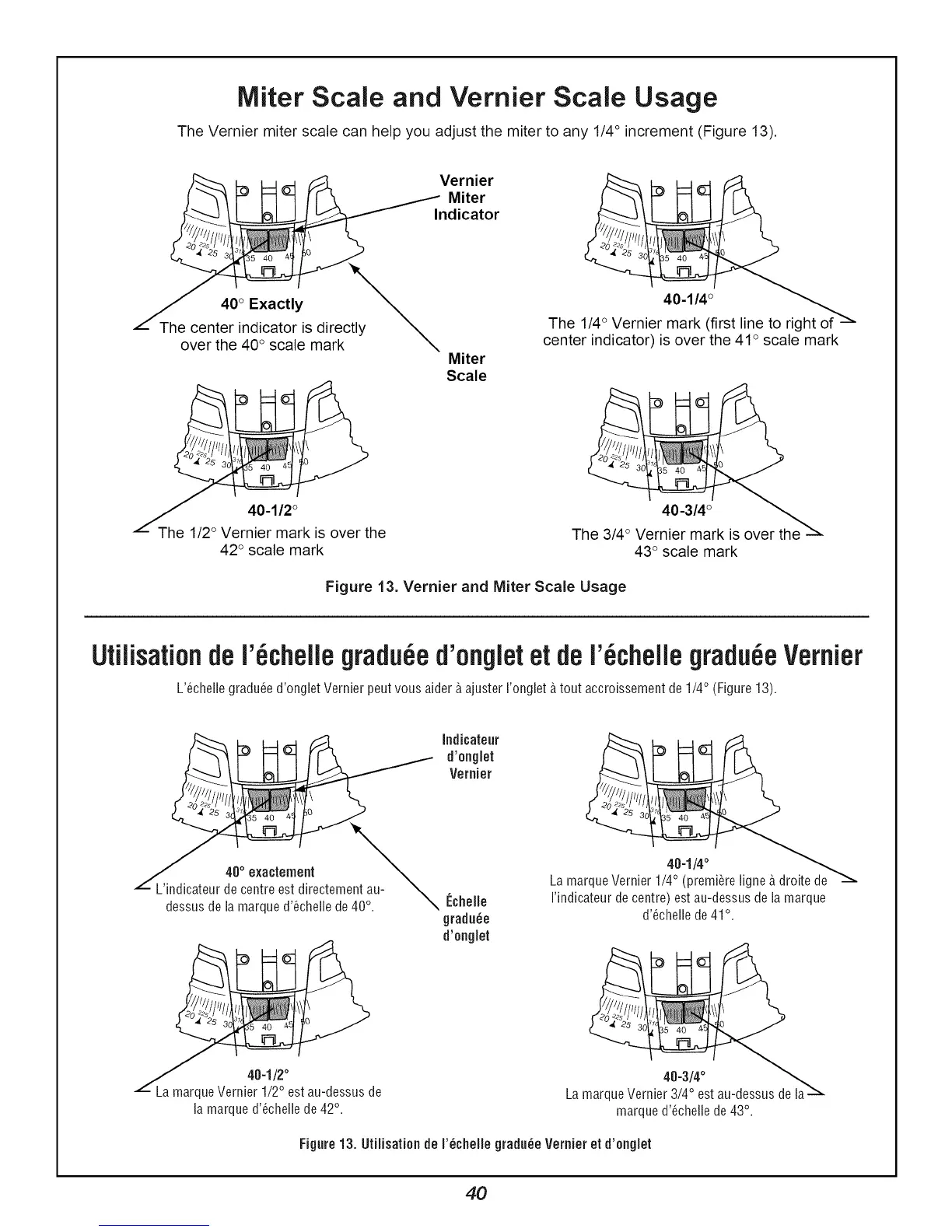

Figure 13. Vernier and Miter Scale Usage
Utilisationde1'6chellegradu6ed'ongletet de1'6chellegradu6eVernier
L'6chellegradu6ed'ongletVernierpeutvousaiderb,ajusterI'ongletb,tout accroissementde1/4° (Figure13).
Indicateur
d'englet
Vernier
40° exactement
J L'indicateur decentre est directement au-
dessus de la marque d'6chelle de40°. \ ftchelle
gradu_e
d'englet
40-1/4°
LamarqueVernier1/4° (premiereligneb,droitede
I'indicateurdecentre)estau-dessusdela marque
d'6chellede41°.
40-1/2°
La marqueVernier 1/2° est au-dessus de
la marque d'6chelle de42°.
40-3/4°
La marqueVernier 3/4° est au-dessus dela
marque d'6chelle de 43°.
Figure13. UtilisatiendeI'_chellegradu_eVernieretd'englet
40
