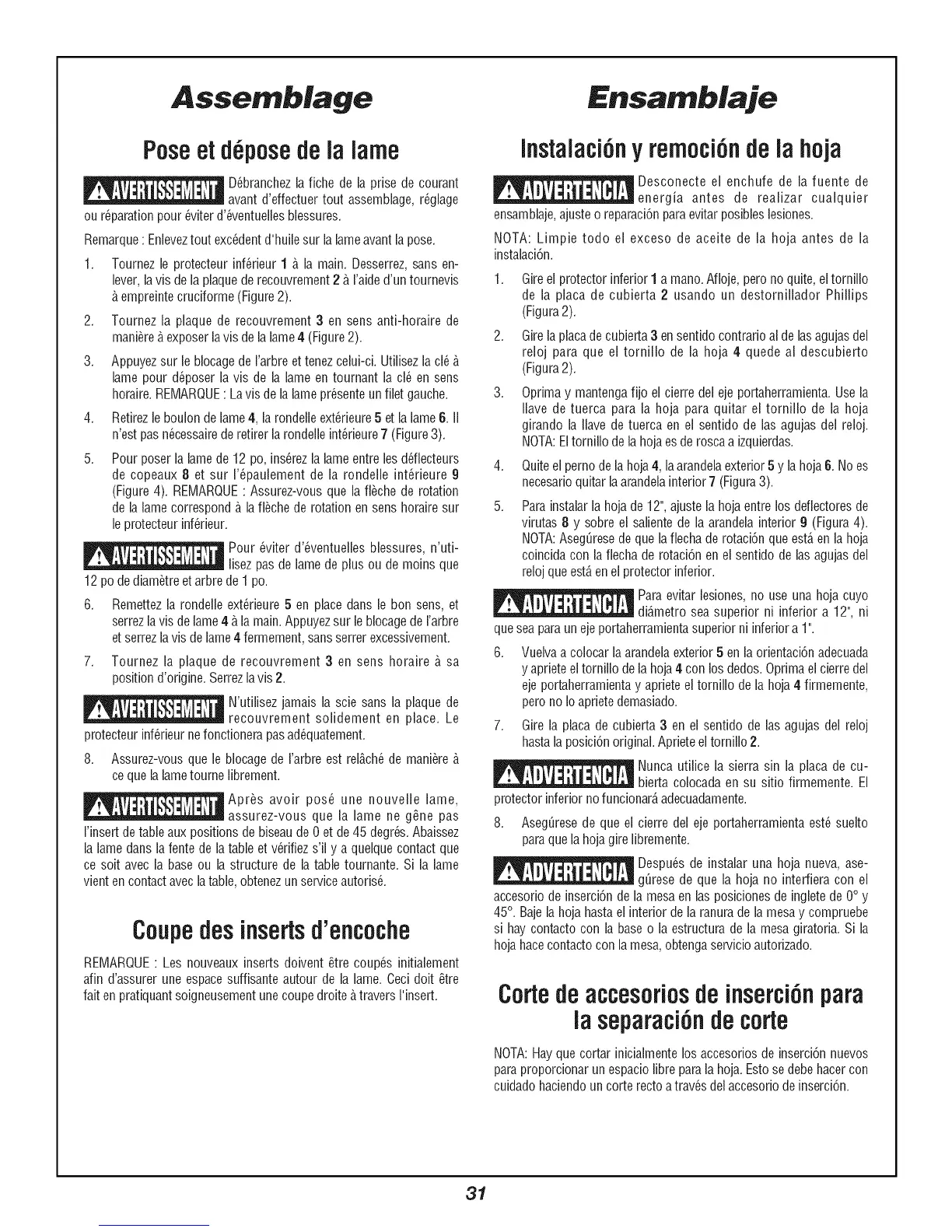

Assemblage Ensarnblaje
Poseetd posedeia lame
ou r@arationpour
D6branchezla fiche de la prise de courant
avant d'effectuer tout assemblage, r6glage
@iterd'@entuellesblessures.
Remarque: Enleveztout exc6dentd'huilesur lalameavant lapose.
1. Tournezle protecteur inf@ieur1 b, la main. Desserrez,sans en-
lever,la vis dela plaquederecouvrement2 b,I'aided'un tournevis
b,empreintecruciforme(Figure2).
2. Tournez la plaque de recouvrement 3 en sens anti-horaire de
mani_reb,exposerlavis dela lame4 (Figure2).
3. Appuyezsur le blocagede I'arbreet tenezcelui-ci. Utilisezla cl6 b,
lame pour d@oser la vis de la lame en tournant la cl6 en sens
horaire.REMARQUE: Lavis de lalamepr6senteunfilet gauche.
4. Retirezle boulon delame4, la rondelleext@ieure5 et la lame6. II
n'estpasn6cessairederetirerla rondelleint_rieure7 (Figure3).
5. Pourposer la lamede 12 po, ins@ezla lameentre les ddlecteurs
de copeaux 8 et sur I'@aulement de la rondelle int@ieure9
(Figure4). REMARQUE: Assurez-vous que la fl_che de rotation
de la lame correspondb,lafi_che de rotation en sens horairesur
le protecteurinf@ieur.
Pour @iter d'@entuelles biessures, n'uti-
lisezpas de lamede plus ou de moins que
12 podediam_treetarbre de1 po.
6. Remettezla rondelle ext@ieure5 en placedans le bon sens, et
serrezla vis delame4 b,lamain. Appuyezsur le blocagede rarbre
etserrezla vis delame4 fermement, sansserrerexcessivement.
7. Tournez la plaque de recouvrement 3 en sens horaire b, sa
position d'origine.Serrezlavis 2.
N'utilisezjamaisla scie sans la plaque de
recouvrement solidement en place. Le
protecteurinf@ieurnefonctionera pasad@uatement.
8. Assurez-vousque le blocagede I'arbre est relb,ch6 de mani_reb,
ceque la lametourne librement.
Apr_s avoir pos6 une nouvelle lame,
assurez-vous que la lame ne g#,ne pas
I'insertde tableaux positionsde biseaude 0 et de45 degr6s.Abaissez
la lame dans la fente de la table et v6rifiezs'il y a quelque contactque
ce soit avec la base ou la structure de la table tournante. Si la lame
vient encontactaveclatable, obtenezunserviceautoris6.
Coupedesinsertsd'encoche
REMARQUE' Les nouveaux insertsdoivent 8,trecoup6s initiaiement
afin d'assurer une espacesuffisanteautour de la lame. Ceci doit #,tre
far enpratiquantsoigneusementune coupedroite b,travers I'insert.
Instalaci6ny remoci6ndeia hoja
Desconecte el enchufe de la fuente de
energia antes de realizar cualquier
ensamblaje,ajusteo reparaci6nparaevitarposibleslesiones.
NOTA: Limpie todo el exceso de aceite de la hoja antes de la
instalaci6n.
1. Gireel protectorinferior 1 a mano.Afloje, pero noquite,eltornillo
de la placa de cubierta 2 usando un destornillador Phillips
(Figura2).
2. Girela placade cubierta3 ensentido contrario al delasagujasdel
reloj para que el tornillo de la hoja 4 quede al descubierto
(Figura2).
3. Oprimay mantengafijo el cierredel eje portaherramienta.Use la
Ilave de tuerca para la hoja para quitar el tornillo de la hoja
girando la Ilavede tuerca en el sentido de las agujas del reloj.
NOTA:Eltornillo dela hojaes deroscaa izquierdas.
4. Quiteel pernode lahoja4, laarandelaexterior5 y lahoja6. [/o es
necesarioquitar laarandelainterior 7 (Figura3).
5. Parainstalarla hoja de12",ajuste la hoja entre los defiectoresde
virutas 8 y sobre el saliente de la arandelainterior g (Figura4).
NOTA:Aseg_resede que laflecha de rotaci6nque est,, enla hoja
coincida con la flecha de rotaci6n en el sentido de las agujasdel
reloj queest,,enel protectorinferior.
Paraevitar lesiones,no use una hoja cuyo
di_,metroseasuperior ni inferior a 12", ni
queseaparauneje portaherramientasuperiorni inferiora 1".
6. Vuelvaa colocarla arandelaexterior5 en la orientaci6nadecuada
y aprieteeltornillo de la hoja4 con los @dos. Optima el cierredel
ejeportaherramientay aprieteel tornillo de la hoja 4 firmemente,
pero noIo aprietedemasiado.
7. Gire la placa de cubierta 3 en el sentido de las agujas del reloj
hastala posici6noriginal.Aprieteel tornillo2.
Nunca utilice la sierra sin la placa de cu-
bierta colocada en su sitio firmemente. El
protector inferior nofuncionar_,adecuadamente.
8. Aseg_resede que el cierre del eje portaherramientaest_ suelto
paraquela hojagire libremente.
Despu6s de instahruna hoja nueva, ase-
g_rese de que la hoja no interfieracon el
accesoriode inserci6nde la mesa en las posicionesde ingletede0° y
45°. Bajela hojahasta el interiorde la ranurade la mesa y compruebe
si hay contactocon la baseo la estructura de la mesa giratoria. Si la
hoja hacecontactocon la mesa,obtengaservicioautorizado.
Cortedeaccesoriosde inserci6npara
iaseparaci6ndetorte
NOTA:Hayque cortar inicialmentelos accesoriosde inserci6nnuevos
paraproporcionarun espaciolibre parala hoja.Estose debehacercon
cuidadohaciendouncorterectoa trav6sdelaccesoriode inserci6n.
31
